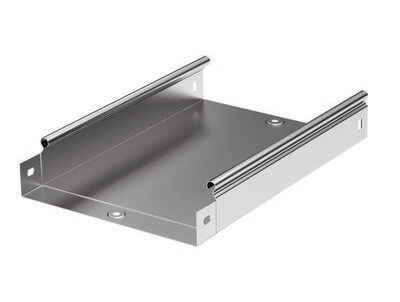

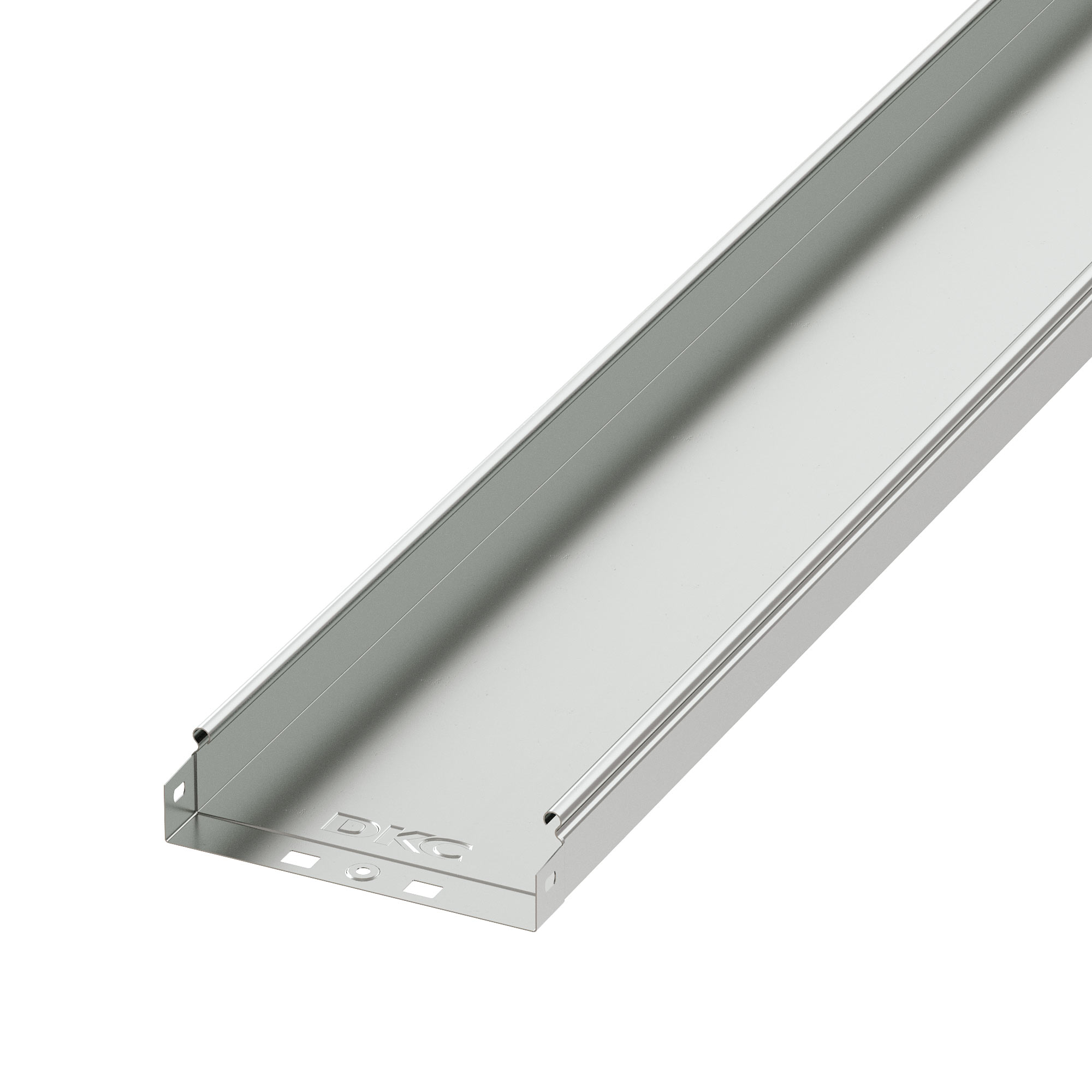

Лоток 200х50 L 3000, цинк-ламельный

Код: 35024ZL
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,8 мм, высота лотка – 50 мм, ширина – 200 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Цвет Светло-серый
Ширина, мм 200
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 0.8
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 9800
Материал Cталь с цинк-ламельным покрытием
Толщина листовой стали, мм 0.8
Высота, мм 50
Ширина, мм 200
Длина, мм 3000
Т.И.З., мм2 9800
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
50
3000
50
0,7
0,90
2500
50
3000
100
0,7
1,27
4900
50
3000
150
0,7
1,54
7400
50
3000
200
0,8
2,08
9800
50
3000
300
0,8
2,72
14700
50
3000
400
1,0
4,16
19600
50
3000
500
1,0
4,96
24500
50
3000
600
1,0
5,76
30000
50
2000
50
0,7
0,90
2500
50
2000
100
0,7
1,27
4900
50
2000
150
0,7
1,54
7400
50
2000
200
0,8
2,08
9800
50
2000
300
0,8
2,72
14700
50
2000
400
1,0
4,16
19600
50
2000
500
1,0
4,96
24500
50
2000
600
1,0
5,76
30000
Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
