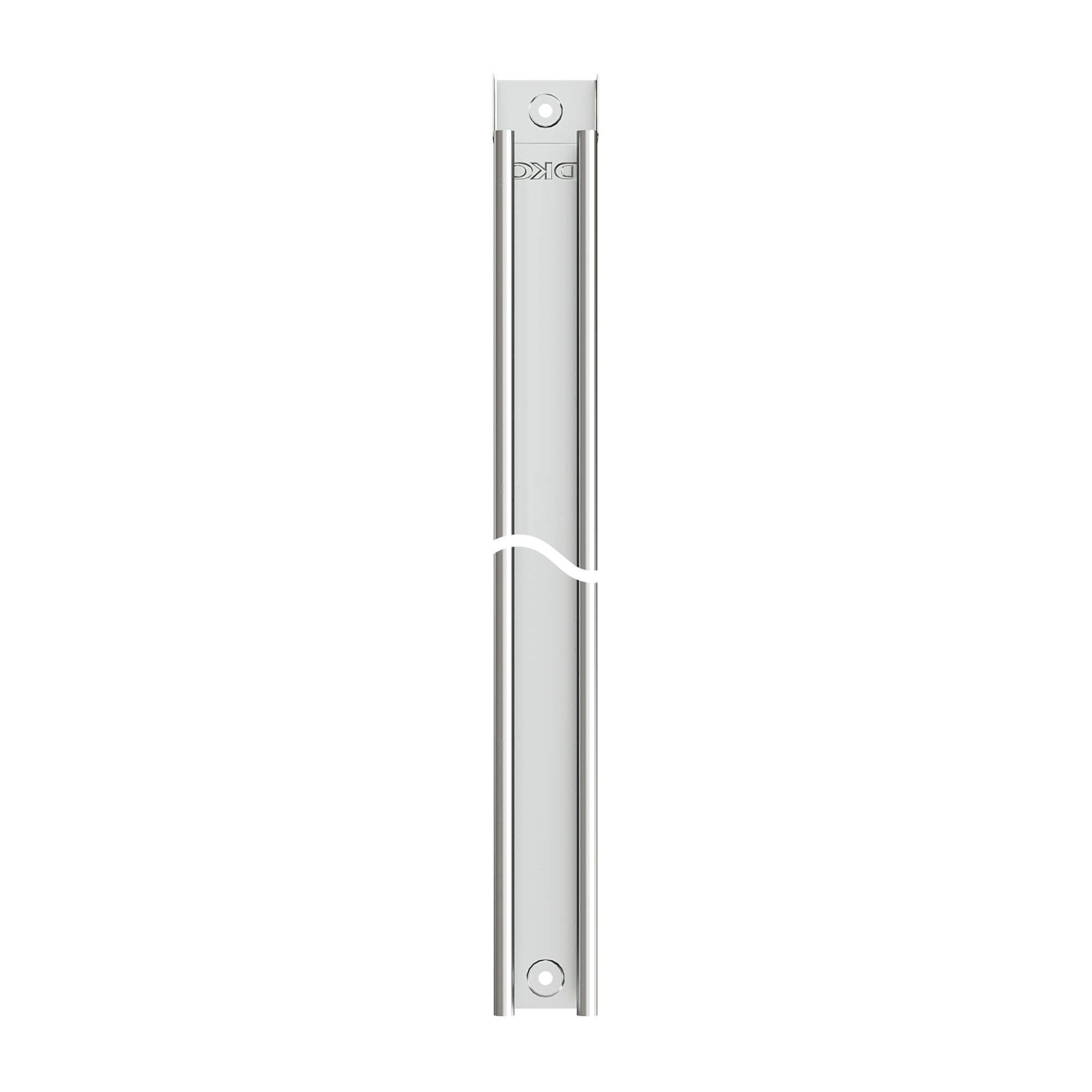

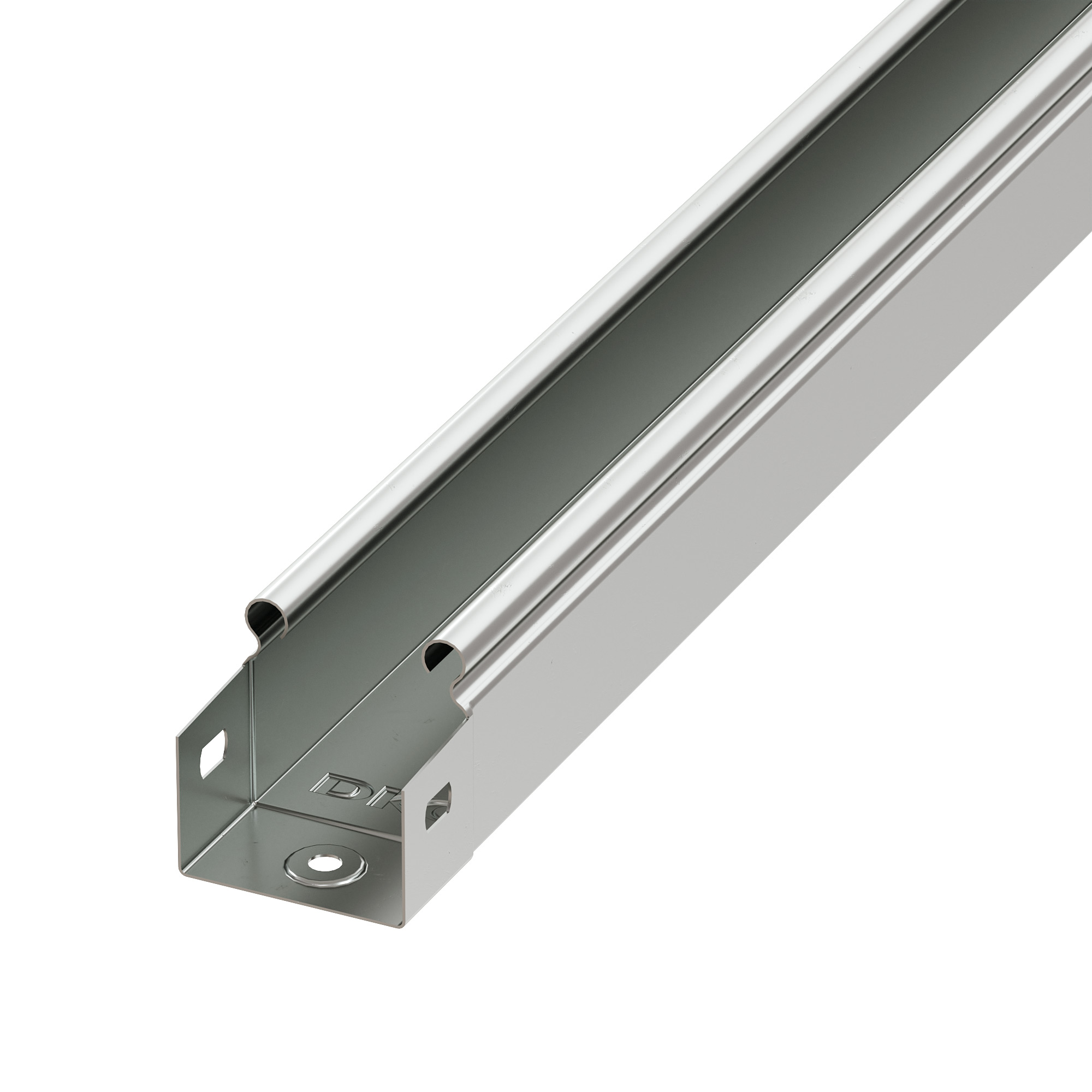

Лоток 50х50 L2000, горячеоцинкованный

Код: 35010HDZ
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 50 мм, длина – 2000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Подробнее
Цвет Светло-серый
Ширина, мм 50
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 0.7
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 2000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 2500
Материал Cталь горячеоцинкованная погружением
Толщина листовой стали, мм 0.7
Высота, мм 50
Ширина, мм 50
Длина, мм 2000
Т.И.З., мм2 2500
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
50
3000
50
0,7
0,90
2500
50
3000
100
0,7
1,27
4900
50
3000
150
0,7
1,54
7400
50
3000
200
0,8
2,08
9800
50
3000
300
0,8
2,72
14700
50
3000
400
1,0
4,16
19600
50
3000
500
1,0
4,96
24500
50
3000
600
1,0
5,76
30000
50
2000
50
0,7
0,90
2500
50
2000
100
0,7
1,27
4900
50
2000
150
0,7
1,54
7400
50
2000
200
0,8
2,08
9800
50
2000
300
0,8
2,72
14700
50
2000
400
1,0
4,16
19600
50
2000
500
1,0
4,96
24500
50
2000
600
1,0
5,76
30000
Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
