Главная
Каталог
Металлические каналы
"S5 Combitech" - листовые лотки
Специсполнение
Цинк-ламельное покрытие ZL
Неперфорированные лотки

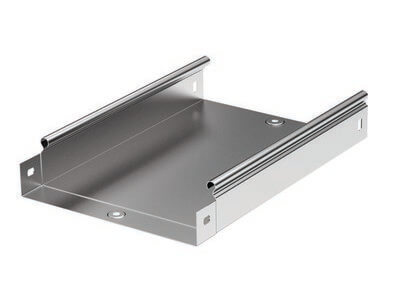

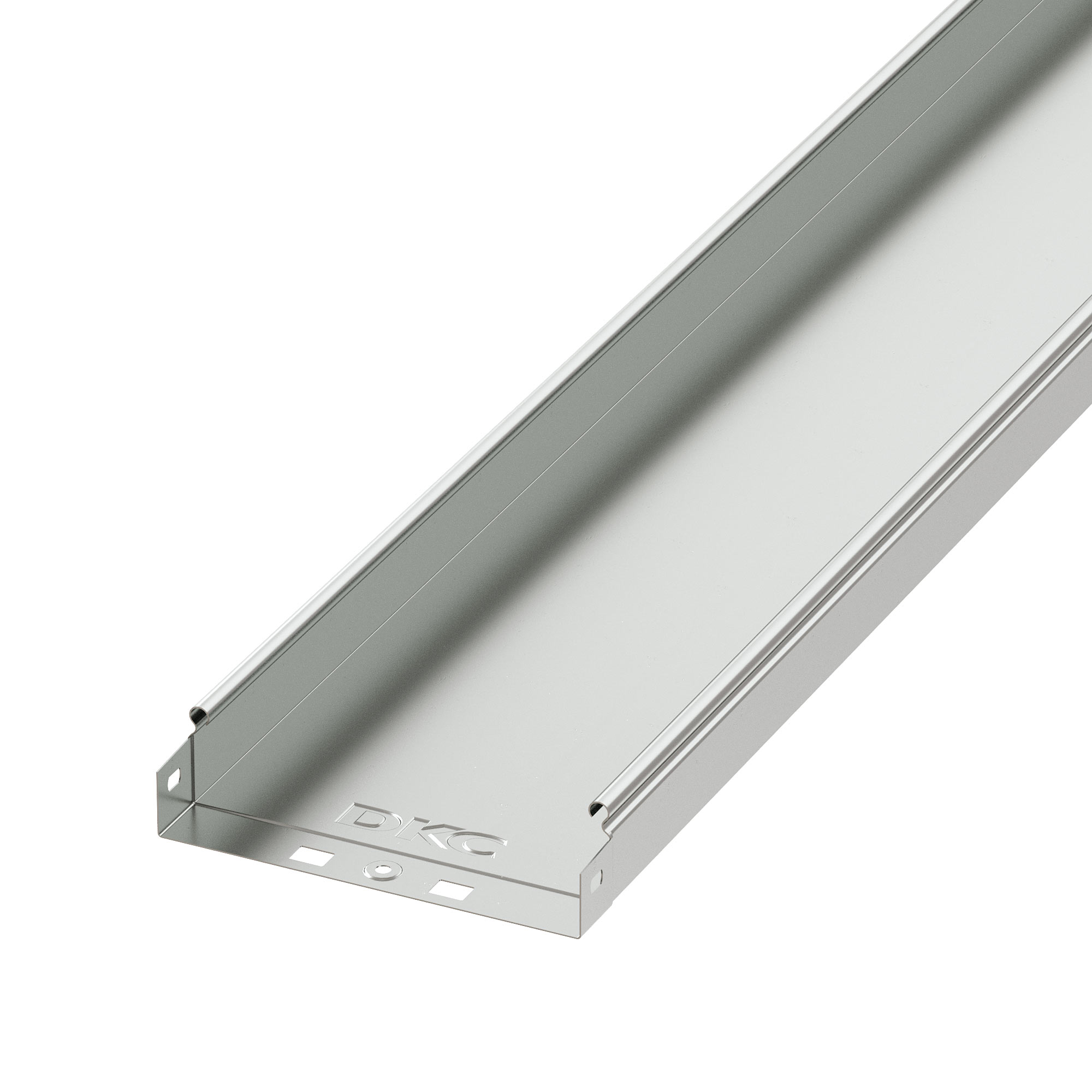

Лоток 500х50 L 2000, цинк-ламельный
Лоток 500х50 L 2000, цинк-ламельный
Код:
35017ZL
Задать вопрос
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 1 мм, высота лотка – 50 мм, ширина – 500 мм, длина – 2000 мм. Полезное сечение – 24500 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Карточка товара
Характеристики
Аксессуары
Аналоги
Таблица подбора

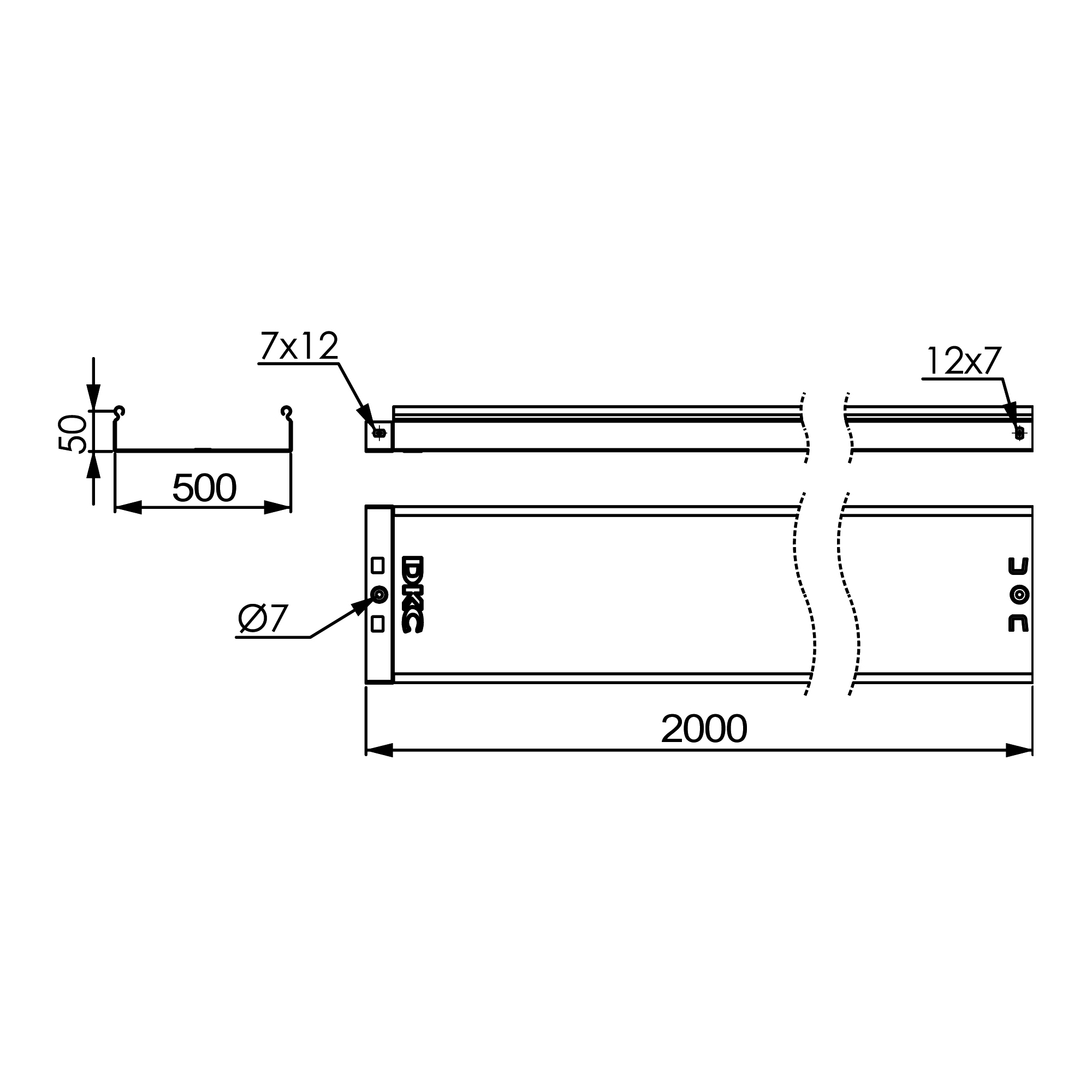

Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
500
Модель/исполнение
Без разъема/соединителя
Высота, мм
50
Защитное покрытие поверхности
Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм
1
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Длина, мм
2000
Материал
Сталь
Перфорация в основании для монтажа
Нет
Полезное сечение, мм²
24500
Материал
Cталь с цинк-ламельным покрытием
Высота, мм
50
Ширина, мм
500
Длина, мм
2000
Т.И.З., мм2
24500
Толщина листовой стали, мм
1
Аксессуары
Крышка DL на ответвитель 500, цинк-ламельная
Код: 38368ZL
Накладка CGB 500, ц-лам. ан.
Код: 37357HDZL
Крышка CD 45 на угол вертикальный внешн. 45° осн.500, цинк-ламельная
Код: 38267ZL
Клейкая бандажная лента IP44 на стык лотков
Код: 37557
Клейкая бандажная лента IP44 на борт лотка
Код: 37558
Заглушка сборная ТС 500х50, ц-лам. ан.
Код: 30198HDZL
Уголок опорный FR на H50, ц-лам. ан.
Код: 30199HDZL
Крышка CDSD/CDSS 90 на угол вертикальный внеш. осн.500, цинк-ламельная
Код: 38287ZL
Крышка TD500/TDSR на ответвитель Т-обр. вертикальный 500/80, цинк-ламельная
Код: 38307ZL
Крышка DPT на ответвитель Т-образный горизонтальный осн.500, цинк-ламельная
Код: 38047ZL
Перегородка SEP L2000 H 50, цинк-ламельная
Код: 36470ZL
Крышка RRC на переходник 500/300, цинк-ламельная
Код: 38091ZL
Крышка RRC на переходник 500/400, цинк-ламельная
Код: 38092ZL
Крышка RRC на переходник 500/200, цинк-ламельная
Код: 38093ZL
Крышка DPX на ответвитель крестообразный осн.500, цинк-ламельная
Код: 38067ZL
Крышка RRD на переходник правостор. 500/300, цинк-ламельная
Код: 38132ZL
Крышка RRD на переходник правостор. 500/400, цинк-ламельная
Код: 38133ZL
Крышка на лоток с заземлением осн. 500 L 2000, цинк-ламельная
Код: 35517ZL
Держатель крышки, цинк-ламельный
Код: 38500ZL
Горизонтальный угол 90 50х50, глухой, ци
Код: 39000ZL
Угол вертикальный вверх 90 50х50, глухой
Код: 39001ZL
Угол вертикальный вниз 90 50х50, глухой,
Код: 39002ZL
Ответвитель горизонтальный Т-образный 50
Код: 39003ZL
Ответвитель горизонтальный Х-образный 50
Код: 39004ZL
Разворот плоскости левый 50х50, глухой,
Код: 39005ZL
Разворот плоскости правый 50х50, глухой,
Код: 39006ZL
Крышка CPO 90 на угол горизонтальный 90° осн.500, цинк-ламельная
Код: 38007ZL
Крышка CPO 45 на угол горизонтальный 45° осн.500, цинк-ламельная
Код: 38027ZL
Пластина GTO H50, цинк-ламельная
Код: 37301HDZL
Перех. RB H80-H50, осн.500, ц-лам. ан.
Код: 36547HDZL
Перех. RB Н100-Н 50, осн.500, ц-лам. ан.
Код: 36553HDZL
Крышка CS 45 на угол вертикальный внутр. 45° осн.500, цинк-ламельная
Код: 38227ZL
Крышка RRS на переходник левосторонний 500/200, цинк-ламельная
Код: 38315ZL
Крышка CD 90 на угол вертикальный внеш. 90° осн.500, цинк-ламельная
Код: 38247ZL
Крышка RRD на переходник правосторонний 500/200, цинк-ламельная
Код: 38316ZL
Винт для электрического соединения М5х8
Код: CM030508
Крышка TDS на ответвитель Т-образный вертикальный ун. осн.500, цинк-ламельная
Код: 38327ZL
Цинковая краска-спрей
Код: 37039HDZ
Крышка CDV 90 на угол вертикальный внеш. осн.500, цинк-ламельная
Код: 38346ZL
Защитный ограничитель RP 200, цинк-ламель
Код: 36920HDZL
Защитный ограничитель RP 300, цинк-ламель
Код: 36940HDZL
Накладка CGC 500, ц-лам. ан.
Код: 37397HDZL
Телескопическое расширение для лотка 500х50 длина 600мм, цинк-ламельное
Код: 35267600ZL
Крышка RRS на переходник левостор. 500/300, цинк-ламельная
Код: 38172ZL
Крышка на переходник RRS левосторонний 500/400, цинк-ламельная
Код: 38173ZL
Никелированная пластина для заземления PTCE
Код: 37501
Крышка CS 90 на угол вертикальный внутр. 90° осн.500, цинк-ламельная
Код: 38207ZL
Аналоги
Лоток 500х50 L 2000 толщ. 1,2 мм, горячеоцинкованный
Код: 3501712HDZ
Лоток 500х50 L2000, горячеоцинкованный
Код: 35017HDZ
Лоток 500х50 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код: 3502712HDZ
Лоток 500х50 L 3000 толщ. 1,2 мм, цинк-ламельный
Код: 3502712ZL
Лоток 500х50 L3000 толщ.1,5 мм, горячеоцинкованный
Код: 3502715HDZ
Лоток 500х50 L 3000 толщ. 1,5 мм, цинк-ламельный
Код: 3502715ZL
Лоток 500х50 L3000, горячеоцинкованный
Код: 35027HDZ
Лоток 500х50 L 3000, цинк-ламельный
Код: 35027ZL
Таблица подбора
Высота H, мм
Длина L, мм
Ширина B, мм
Толщина (исп. 1), мм
Вес (исп. 1.), кг/м
Т.И.З. мм
2
Код, исп. 1
Код, исп. 2
Код, исп. 3
Код, исп. 4
50
3000
50
0,7
0,90
2500
35020
35020HDZ
–
35020ZL
50
3000
100
0,7
1,27
4900
35022
35022HDZ
–
35022ZL
50
3000
150
0,7
1,54
7400
35023
35023HDZ
–
35023ZL
50
3000
200
0,8
2,08
9800
35024
35024HDZ
–
35024ZL
50
3000
300
0,8
2,72
14700
35025
35025HDZ
–
35025ZL
50
3000
400
1,0
4,16
19600
35026
35026HDZ
–
35026ZL
50
3000
500
1,0
4,96
24500
35027
35027HDZ
–
35027ZL
50
3000
600
1,0
5,76
30000
35028
35028HDZ
–
35028ZL
50
2000
50
0,7
0,90
2500
35010
35010HDZ
–
35010ZL
50
2000
100
0,7
1,27
4900
35012
35012HDZ
–
35012ZL
50
2000
150
0,7
1,54
7400
35013
35013HDZ
–
35013ZL
50
2000
200
0,8
2,08
9800
35014
35014HDZ
–
35014ZL
50
2000
300
0,8
2,72
14700
35015
35015HDZ
–
35015ZL
50
2000
400
1,0
4,16
19600
35016
35016HDZ
–
35016ZL
50
2000
500
1,0
4,96
24500
35017
35017HDZ
–
35017ZL
50
2000
600
1,0
5,76
30000
35018
35018HDZ
–
35018ZL
Чертежи
Серия
Название
Autodesk Revit
Eplan FieldSys
SAT
STEP
AVEVA
DWG (динамические блоки)
Intergraph
"S5 Combitech" - листовые лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"S5 Combitech" - листовые лотки
Система металлических лотков "S5 Combitech"
ZIP
11.67 MB
RAR
286.53 kB
RAR
11.99 MB
ZIP
17.15 MB
ZIP
726.23 kB
ZIP
19.21 MB
RAR
5.28 MB
Сертификаты
Название
Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
PDF
1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11
PDF
182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1
PDF
380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
"S5 Combitech" Свидетельство морского регистра
PDF
343.77 kB
Каталоги
Кабеленесущие системы
Скачать
ZIP
Огнестойкие кабельные линии ДКС и Prysmian Group
Скачать
ZIP
Система для организации рабочих мест
Скачать
ZIP
Соответствие системы "Combitech" стандартам ГОСТ
Скачать
ZIP
Цинк-ламельное покрытие металлических лотков и аксессуаров
Скачать
ZIP
Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
Скачать
ZIP
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Скачать
ZIP
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Скачать
ZIP
Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Скачать
ZIP
Системы металлических и пластиковых лотков для прокладки кабеля
Скачать
ZIP
Каталог продукции для электромонтажа
Скачать
ZIP
PDF
Решения
Производство
Электроснабжение и освещение
Распределение электроэнергии
Подключение оборудования
Молниезащита
Склад
Зона хранения
Зона отгрузки
Станция зарядки
Зона аварийного освещения
Офис
Холл
Крыша
Супермаркет
Освещение
Кассовая зона
Бутик
Кулинария
Подключение оборудования
Администрация
Безопасность
Щитовая
Зона отгрузки и погрузки
Молниезащита
Паркинг
В каталоге
GLOSSA белый Розетка c заземлением GSL000143
Посмотреть все результаты
