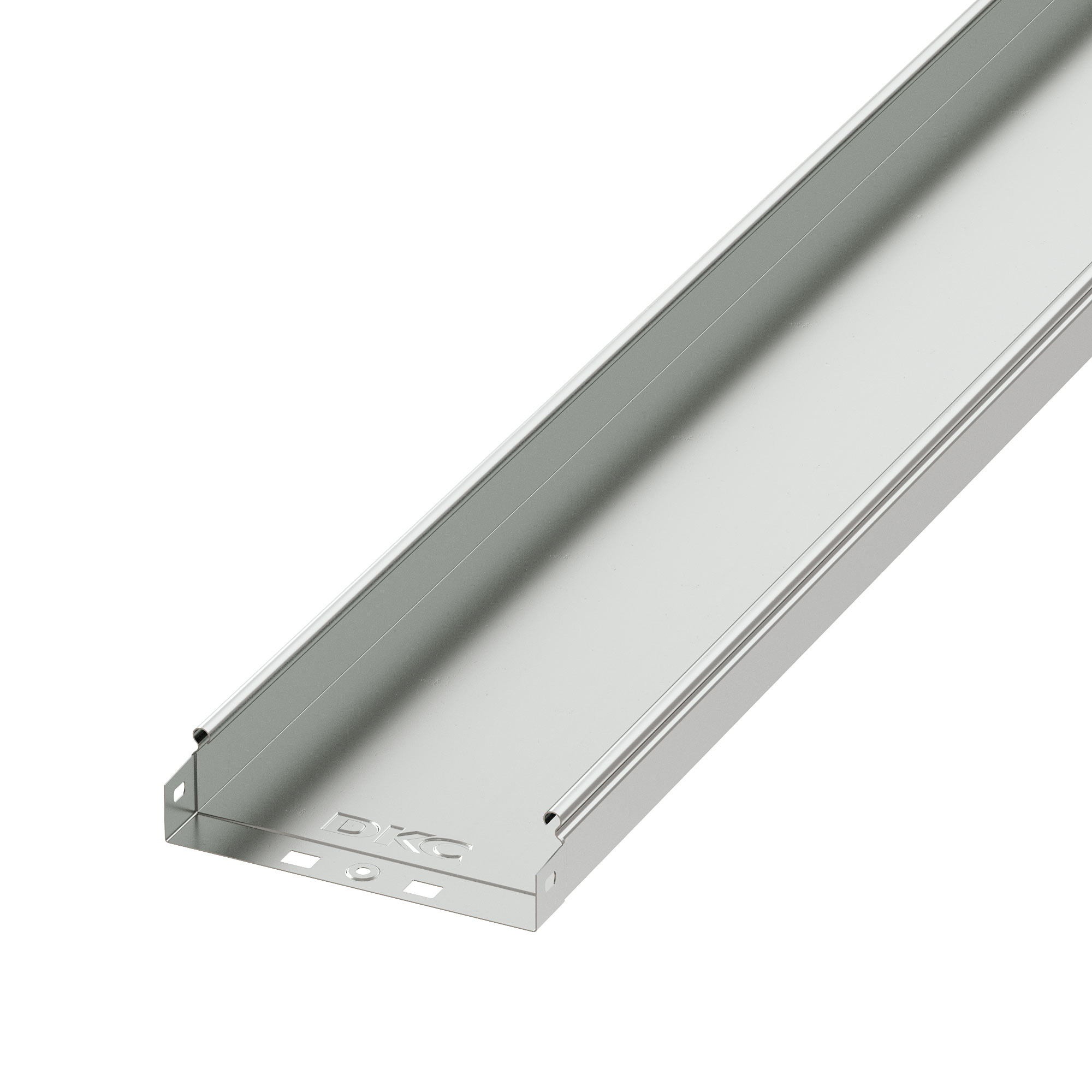

Лоток 300х50 L 2000, цинк-ламельный
Код:
35015ZL
Код:
35015ZL
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,8 мм, высота лотка – 50 мм, ширина – 300 мм, длина – 2000 мм. Полезное сечение – 14700 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Толщина стали – 0,8 мм, высота лотка – 50 мм, ширина – 300 мм, длина – 2000 мм. Полезное сечение – 14700 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Цвет | Серый |
| Ширина, мм | 300 |
| Модель/исполнение | С интегрированным соединит. разъемом |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Толщина материала, мм | 0.8 |
| Перфорированная боковая стенка | Нет |
| Вид/ марка материала | Сталь |
| Длина, мм | 2000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Полезное сечение, мм² | 14700 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Неперфорированные лотки |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Высота | 50 мм |
| Длина | 2000 мм |
| Толщина | 0.8 мм |
| Материал | Сталь с цинк-ламельным покрытием |
| Ширина | 300 мм |
Таблица подбора
| Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|---|---|---|---|
|
50
|
3000
|
50
|
0,7
|
0,90
|
2500
|
–
|
|||
|
50
|
3000
|
100
|
0,7
|
1,27
|
4900
|
–
|
|||
|
50
|
3000
|
150
|
0,7
|
1,54
|
7400
|
–
|
|||
|
50
|
3000
|
200
|
0,8
|
2,08
|
9800
|
–
|
|||
|
50
|
3000
|
300
|
0,8
|
2,72
|
14700
|
–
|
|||
|
50
|
3000
|
400
|
1,0
|
4,16
|
19600
|
–
|
|||
|
50
|
3000
|
500
|
1,0
|
4,96
|
24500
|
–
|
|||
|
50
|
3000
|
600
|
1,0
|
5,76
|
30000
|
–
|
|||
|
50
|
2000
|
50
|
0,7
|
0,90
|
2500
|
–
|
|||
|
50
|
2000
|
100
|
0,7
|
1,27
|
4900
|
–
|
|||
|
50
|
2000
|
150
|
0,7
|
1,54
|
7400
|
–
|
|||
|
50
|
2000
|
200
|
0,8
|
2,08
|
9800
|
–
|
|||
|
50
|
2000
|
300
|
0,8
|
2,72
|
14700
|
–
|
|||
|
50
|
2000
|
400
|
1,0
|
4,16
|
19600
|
–
|
|||
|
50
|
2000
|
500
|
1,0
|
4,96
|
24500
|
–
|
|||
|
50
|
2000
|
600
|
1,0
|
5,76
|
30000
|
–
|
35018ZL
|
