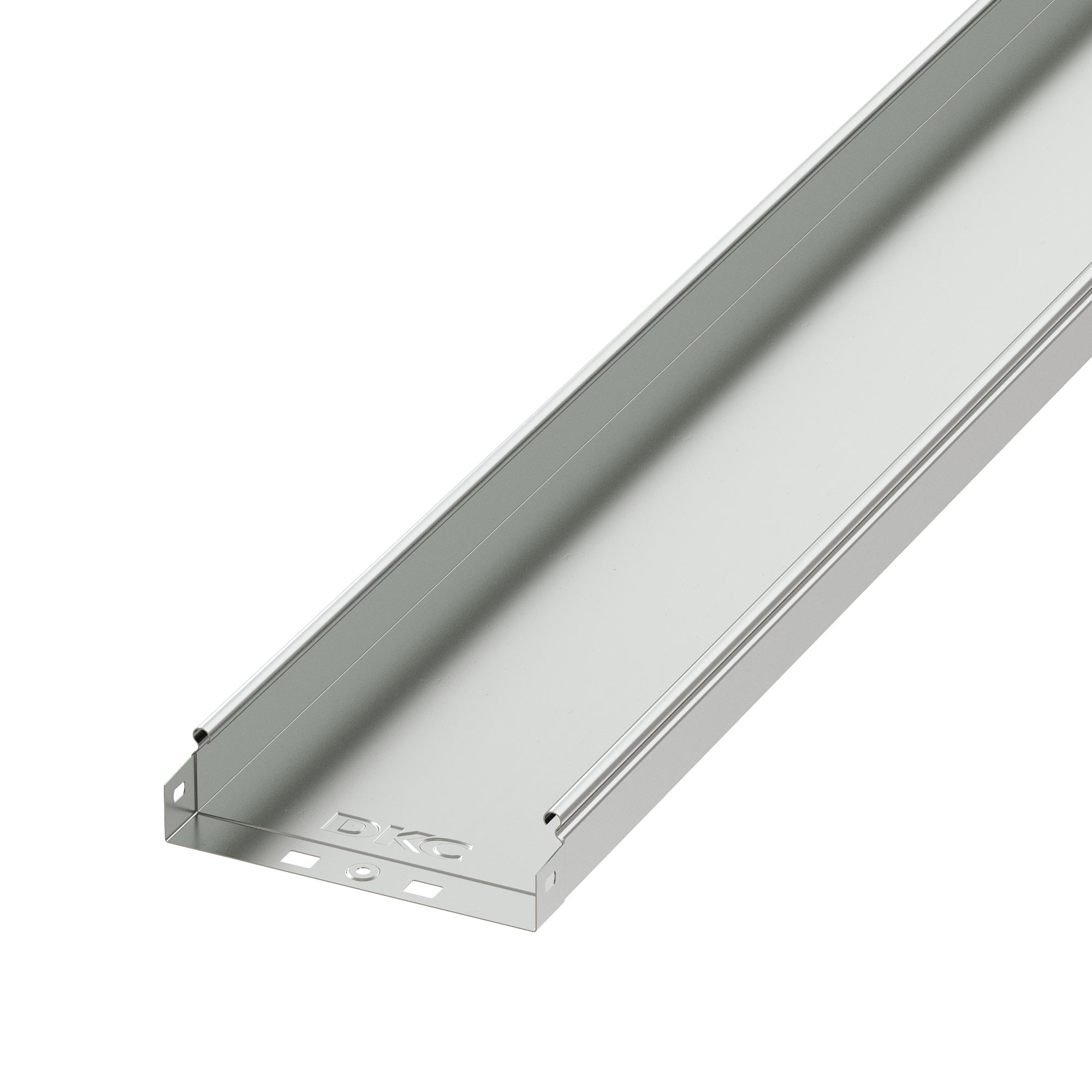

Лоток 150х50 L 3000, цинк-ламельный

Код: 35023ZL
Тип упаковки:
Кол-во в упаковке: 24
Ед. изм: м
Вес, кг: 1,650
Объем, м3: 0,00375
?
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 150 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Цвет Светло-серый
Ширина, мм 150
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Цинк-ламельное покрытие
Толщина материала, мм 0.7
Перфорированная боковая стенка Да
Вид/марка материала Сталь
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 7400
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип продукции Лоток неперфорированный
Длина 3000 мм
Ширина 150 мм
Высота 50 мм
Тип лотка Листовые лотки - "S5 Combitech"
Толщина 0.7 мм
Материал Cталь с цинк-ламельным покрытием
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
1 Лоток перфорированный 400х100 L3000
Лоток перфорированный 400х100 L3000
Лоток перфорированный 400х100 L3000 Код: 35345 Посмотреть
2 Крышка с заземлением на лоток осн.400 L3000
Крышка с заземлением на лоток осн.400 L3000
Крышка с заземлением на лоток осн.400 L3000 Код: 35526 Посмотреть
3 Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36026K Посмотреть
4 Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400 Код: 38006 Посмотреть
5 Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36684K Посмотреть
6 Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200
Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200
Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200 Код: 38204 Посмотреть
7 Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36161K Посмотреть
8 Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы Код: 37633K Посмотреть
9 Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами Код: 37066K Посмотреть
10 Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол  вертикальный  внешний CDSD 90  осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами Код: 37012K Посмотреть
11 Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36531K Посмотреть
12 Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа Код: 37382K Посмотреть
13 Фланец соединительный FR 300/80
Фланец соединительный FR 300/80
Фланец соединительный FR 300/80 Код: 37435 Посмотреть

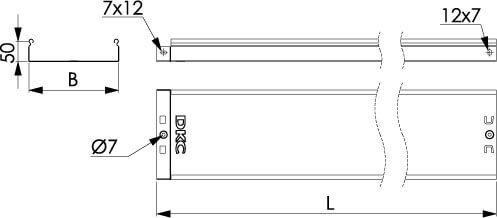

Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
50
3000
50
0,7
0,90
2500
50
3000
100
0,7
1,27
4900
50
3000
150
0,7
1,54
7400
50
3000
200
0,8
2,08
9800
50
3000
300
0,8
2,72
14700
50
3000
400
1,0
4,16
19600
50
3000
500
1,0
4,96
24500
50
3000
600
1,0
5,76
30000
50
2000
50
0,7
0,90
2500
50
2000
100
0,7
1,27
4900
50
2000
150
0,7
1,54
7400
50
2000
200
0,8
2,08
9800
50
2000
300
0,8
2,72
14700
50
2000
400
1,0
4,16
19600
50
2000
500
1,0
4,96
24500
50
2000
600
1,0
5,76
30000
