Аксессуары для индустриальных труб

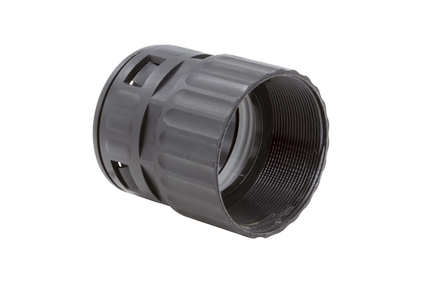

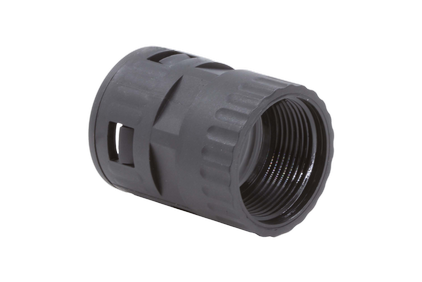

Муфта труба-коробка


Назначение: ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаячные коробки.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
 - Температура эксплуатации: от -40 °С до +105 °С (кратковременное воздействие до +150 °С).
- Степень защиты IP66 без уплотнителей / IP68 с уплотнителями PAR и PAPM.
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.

Номинальный диаметр, мм	Геометрические размеры, мм							Вес, г	Упаковка, шт.	Код
	M	д. внутр.	A	C	D	Ключ	LR
7	M12х1,5	6,5	35	19	17	15	11	4,6	20	PAM07M12N
10	M16х1,5	10,0	37	21	21	18	11	6,0	20	PAM10M16N
12	M16х1,5	10,0	37	26	25	20	11	7,6	20	PAM12M16N
12	M20х1,5	14,0	37	26	25	20	11	7,8	20	PAM12M20N
17	M20х1,5	14,5	44	31	30	27	11	12,4	20	PAM17M20N
17	M25х1,5	18,5	45	31	34	27	12	13,5	20	PAM17M25N
23	M25х1,5	18,5	48	37	37	34	12	17,5	10	PAM23M25N
23	M32х1,5	25,5	51	37	42	34	15	19,6	10	PAM23M32N
29	M32х1,5	25,5	52	46	46	42	15	28,6	10	PAM29M32N
29	M40х1,5	32,0	56	46	52	42	16	32,4	10	PAM29M40N
36	M40х1,5	32,0	60	54	54	50	19	42,2	5	PAM36M40N
36	M50х1,5	42,0	60	54	62	50	19	45,9	5	PAM36M50N
48	M50х1,5	42,0	61	69	69	66	19	66,9	2	PAM48M50N
48	M63х1,5	54,0	61	69	75	66	19	72,7	2	PAM48M63N

Муфта 45° труба-коробка


Назначение:ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаячные коробки под углом 45°.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
 - Температура эксплуатации: от -40°С до +105 °С (кратковременное воздействие до +150 °С).
- Степень защиты IP66 без уплотнителей / IP68 с уплотнителями PAR и PAPM.
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.

Номинальный диаметр, мм	Геометрические размеры, мм							Вес, г	Упаковка, шт.	Код
	M	д. внутр.	A	B	C	D	LR
12	M16х1,5	10,5	50	45	24	23	11	8,5	20	PAL12M16N
17	M20х1,5	14,5	60	56	29	27	11	14,2	20	PAL17M20N
23	M25х1,5	18,5	70	67	37	34	12	21,4	10	PAL23M25N
29	M32х1,5	25,7	80	76	45	41	15	35,0	10	PAL29M32N
36	M40х1,5	32,0	96	90	53	50	19	53,0	5	PAL36M40N
48	M50х1,5	42,0	109	106	67	60	19	80,0	2	PAL48M50N

Разветвитель


Назначение:V-образное разветвление гофрированных полиамидных труб.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
 - Температура эксплуатации: от -40 °С до +105 °С (кратковременное воздействие до +150 °С).
- Степень защиты IP66 без уплотнителей / IP68 с уплотнителями PAR и PAPM.
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.

Номинальный диаметр, мм	Геометрические размеры, мм									Вес, г	Упаковка, шт.	Код
	A	B	C1	C2	D	E	F	H	J
17 + 2х12	89	47	18	14	34	37	5	9	24	27,0	5	PAY171212N
23 + 2х17	106	58	24	18	45	44	6	12	28	43,8	5	PAY231717N
29 + 2х23	118	74	30	24	52	45	6	15	35	68,6	2	PAY292323N
36 + 2х29	141	89	38	30	60	52	6	19	41	110,0	1	PAY362929N
48 + 2х36	153	106	49	38	76	54	7	25	50	167,6	1	PAY483636N

Гайка с метрической резьбой


Назначение: фиксация полиамидных муфт к корпусам оборудования, шкафам, щиткам, ответвительным коробкам.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
 - Температура эксплуатации: от -40 °С до +105 °С (кратковременное воздействие до +150 °С).
- Не содержит галогенов.

Резьба	Геометрические размеры, мм			Вес, г	Упаковка, шт.	Код
	D	Ключ	LR
M12х1,5	18	17	5	0,8	20	PAGM12
M16х1,5	24	22	5	1,4	20	PAGM16
M20х1,5	28	26	6	2,0	20	PAGM20
M25х1,5	35	32	6	3,0	10	PAGM25
M32х1,5	47	42	7	6,2	10	PAGM32
M40х1,5	57	52	7	9,0	5	PAGM40
M50х1,5	68	62	9	14,4	2	PAGM50
M63х1,5	85	78	9	22,0	2	PAGM63

Прокладка уплотнительная


Назначение: герметизация мест ввод муфт в корпуса оборудования, шкафы, щитки, распаячные коробки. Обеспечивает степень защиты IP68.
Характеристики
- Температура эксплуатации: от -40 °С до +200 °С.

Для резьбы	Геометрические размеры, мм			Вес, г	Упаковка, шт.	Код
	внутр.	внешн.	A
M12х1,5	12,0	18,0	1,5	0,32	20	PAPM12
M16х1,5	16,0	22,0	1,5	0,42	20	PAPM16
M20х1,5	20,0	27,0	1,5	0,62	20	PAPM20
M25х1,5	25,0	35,0	1,5	1,25	10	PAPM25
M32х1,5	32,0	43,0	1,5	1,63	10	PAPM32
M40х1,5	40,0	55,0	1,5	2,93	5	PAPM40
M50х1,5	50,0	69,0	1,5	4,75	2	PAPM50
M63х1,5	63,0	82,0	1,5	3,34	2	PAPM63

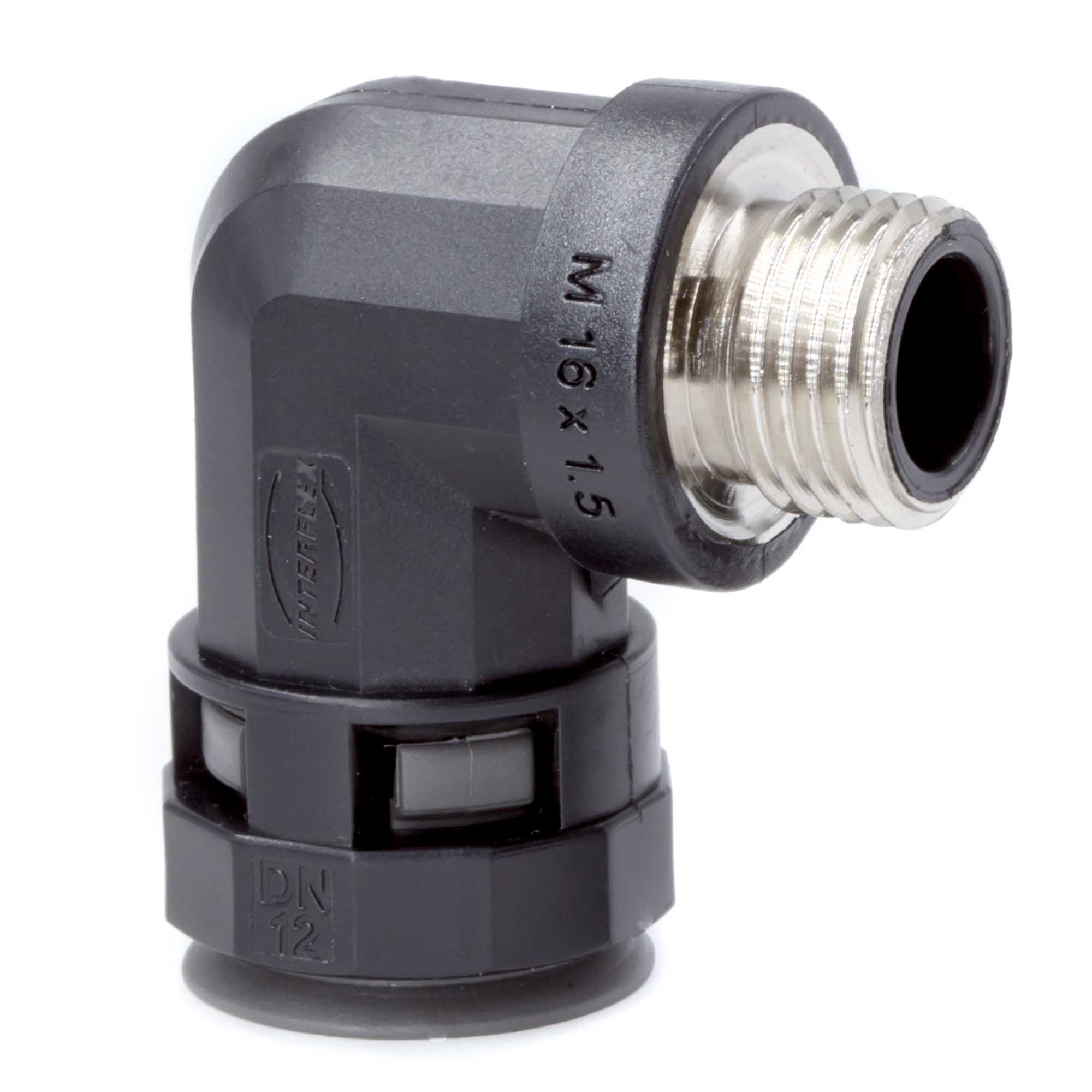

Муфта 90° труба-коробка


Назначение:ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаячные коробки под углом 90°.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
- Температура эксплуатации: от -40°С до +105°С (кратковременное воздействие до +150°С).
- Степень защиты IP66 без уплотнителей / IP68 с уплотнителями PAR и PAPM.
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.

Номинальный диаметр, мм	Геометрические размеры, мм								Вес, г	Упаковка, шт.	Код
	M	д. внутр.	A	B	C	D	H	LR
10	M16х1,5	10,0	35	42	21	21	11	11	8,9	20	PAN10M16N
12	M16х1,5	10,5	39	44	25	23	15	11	13,7	20	PAN12M16N
12	M20х1,5	12,3	39	45	25	26	15	11	13,3	20	PAN12M20N
17	M20х1,5	14,5	45	58	30	30	18	11	22,4	20	PAN17M20N
23	M25х1,5	18,5	53	66	36	37	23	12	34,2	10	PAN23M25N
29	M32х1,5	25,5	66	76	45	46	27	15	57,0	10	PAN29M32N
36	M40х1,5	32,0	79	89	54	55	33	19	93,0	5	PAN36M40N
48	M50х1,5	42,0	92	103	68	69	39	19	153,2	2	PAN48M50N

Тройник


Назначение: Т-образное соединение гофрированных полиамидных труб одного диаметра.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
 - Температура эксплуатации: от -40 °С до +105 °С (кратковременное воздействие до +150 °С).
- Степень защиты IP66 без уплотнителей / IP68 с уплотнителями PAR и PAPM.
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.
11,2

Номинальный диаметр, мм	Геометрические размеры, мм									Вес, г	Упаковка, шт.	Код
	внутр.	A B	C	E	F	G	H	J
10	11,2	46	72	20	27	5	19	10	18	14,4	5	PAT10N
12	12,8	52	81	23	30	5	20	12	20	20,8	5	PAT12N
17	18,0	63	96	29	35	6	28	14	25	33,7	5	PAT17N
23	25,5	76	117	37	40	6	36	18	30	52,0	2	PAT23N
29	31,5	85	128	45	41	6	41	22	36	84,2	1	PAT29N
36	38,5	97	144	53	46	7	50	26	44	115,2	1	PAT36N

Держатель


Назначение: крепление гофрированных полиамидных труб к корпусам оборудования, поверхности стен, потолков и перегородок.
Характеристики
- Материал: полиамид (PA6).
- Цвет: чёрный.
- Температура эксплуатации: от -40 °С до +105 °С (кратковременное воздействие до +150 °С).
- Простая и надёжная стыковка с трубой.
- Не содержит галогенов.

Номинальный диаметр, мм	Геометрические размеры, мм						Вес, г	Упаковка, шт.	Код
	A	B	C	H	M	Хомут*
7	20	17	20	12	4	75х2,5	2,2	20	PAS07N
10	23	21	20	14	5	75х2,5	2,8	20	PAS10N
12	26	25	20	15	5	75х2,5	3,6	20	PAS12N
17	32	32	20	18	5	140х3,5	5,8	20	PAS17N
23	41	40	20	23	6	140х3,5	9,4	10	PAS23N
29	47	46	20	26	6	160х4,5	10,8	10	PAS29N
36	57	56	20	32	6	160х4,5	15,4	5	PAS36N
48	70	70	20	39	6	180х4,5	21,0	5	PAS48N
* Рекомендуемый размер кабельного хомута для дополнительной фиксации трубы в держателе (стягивается верхняя часть держателя)

Кольцо уплотнительное

Назначение: герметизация мест ввода гофрированных труб в муфты, тройники, разветвители. Обеспечивает степень защиты IP68.
Характеристики
- Материал: эластомер NBR-70.
- Цвет: чёрный.
- Температура эксплуатации: от -30 °С до +100 °С.

Номинальный диаметр, мм	Геометрические размеры, мм		Вес, г	Упаковка, шт.	Код
	д. внутр.	А
7	6,35	1,3	0,05	20	PAR07
10	10,0	1,3	0,06	20	PAR10
12	11,5	1,5	0,10	20	PAR12
17	16,0	1,8	0,18	20	PAR17
23	22,0	2,0	0,30	10	PAR23
29	29,0	2,0	0,39	10	PAR29
36	34,0	2,3	0,56	5	PAR36
48	44,6	2,4	0,84	2	PAR48

Держатель с крышкой



Назначение: предназначен для крепления гофрированных полиамидных труб к корпусам оборудования, поверхности стен, потолков и перегородок.
Характеристики
- Материал: полиамид (PA6).
- Цвет: черный.
- Температурный диапазон эксплуатации: от -40 °C до +105 °C (кратковременное воздействие до +150 °C).
- Простая и надежная стыковка с трубой.
- Не содержит галогенов.
- Высокая надежность закрепления трубы.

Номинальный диаметр, мм	Геометрические размеры, мм					Вес, г	Упаковка, шт.	Код
	A	B	C	H	M
7	22	17	20	13	4	3	20	PASW07N
10	25	22	20	13	5	4	20	PASW10N
12	27	25	20	15	5	5	20	PASW12N
17	33	31	20	19	5	6,8	20	PASW17N
23	42	40	20	23	6	9	10	PASW23N
29	47	46	20	26	6	10,2	10	PASW29N
36	56	56	20	31	6	13,8	5	PASW36N
48	70	70	20	39	6	21,8	5	PASW48N
