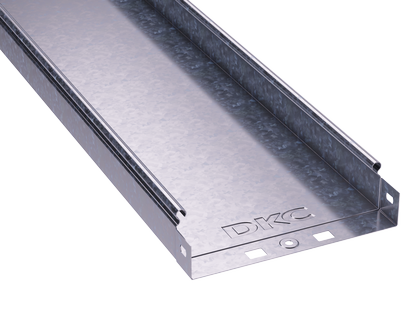

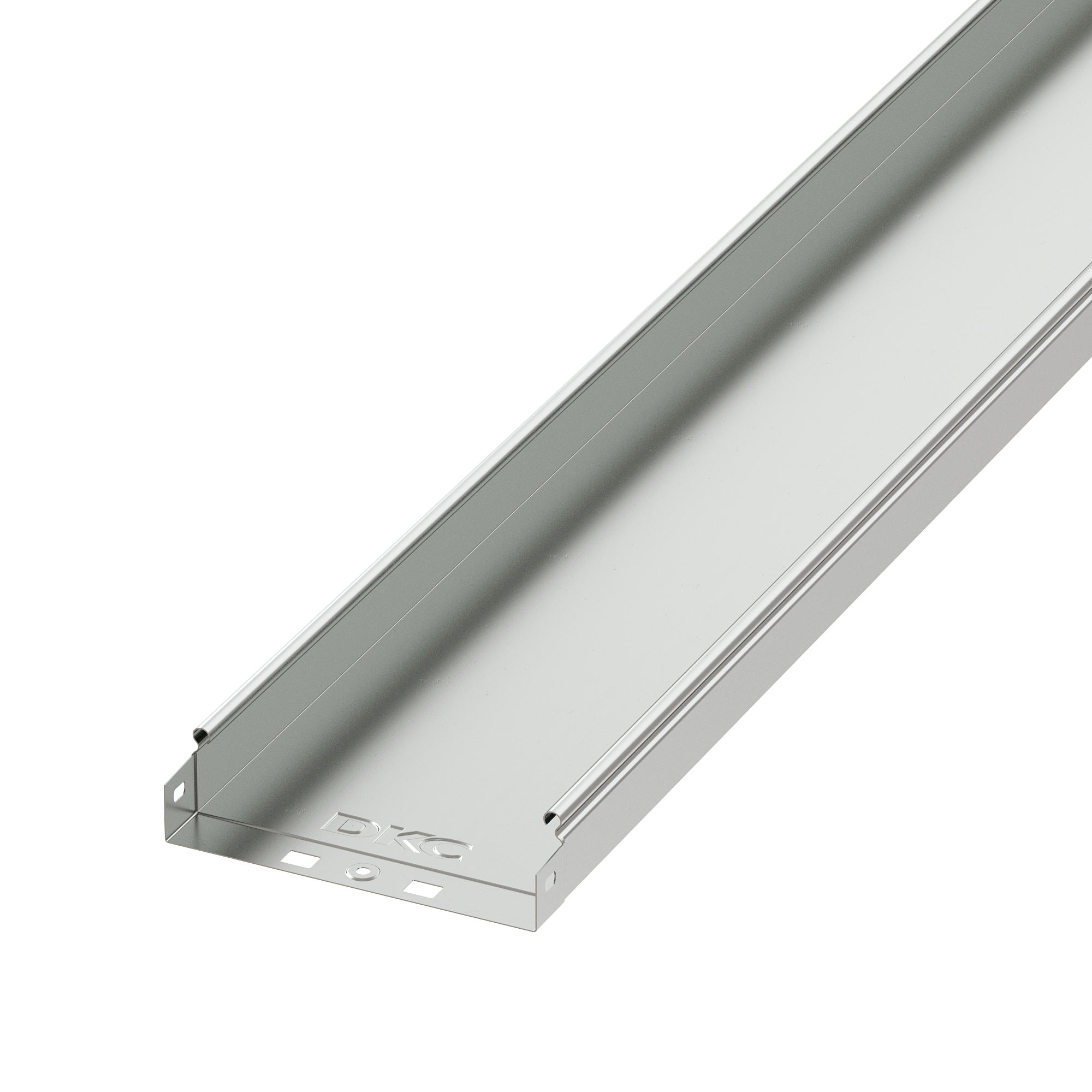

Лоток 100х50 L3000

Код: 35022
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 100 мм, длина – 3000 мм. Полезное сечение – 4900 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Цвет Светло-серый
Ширина, мм 100
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 0.7
Перфорированная боковая стенка Нет
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 4900
Материал Сталь оцинкованная по методу Сендзимира
Толщина листовой стали, мм 0.7
Высота, мм 50
Ширина, мм 100
Длина, мм 3000
Т.И.З., мм2 4900
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
50
3000
50
0,7
0,90
2500
50
3000
100
0,7
1,27
4900
50
3000
150
0,7
1,54
7400
50
3000
200
0,8
2,08
9800
50
3000
300
0,8
2,72
14700
50
3000
400
1,0
4,16
19600
50
3000
500
1,0
4,96
24500
50
3000
600
1,0
5,76
30000
50
2000
50
0,7
0,90
2500
50
2000
100
0,7
1,27
4900
50
2000
150
0,7
1,54
7400
50
2000
200
0,8
2,08
9800
50
2000
300
0,8
2,72
14700
50
2000
400
1,0
4,16
19600
50
2000
500
1,0
4,96
24500
50
2000
600
1,0
5,76
30000
35018
35018ZL

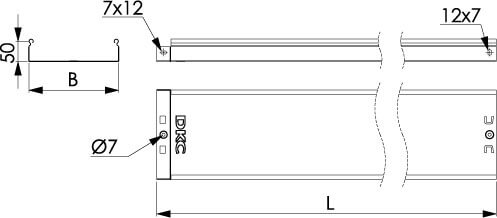

Чертежи
