Где применяются коннекторы 8P8C RJ-45?

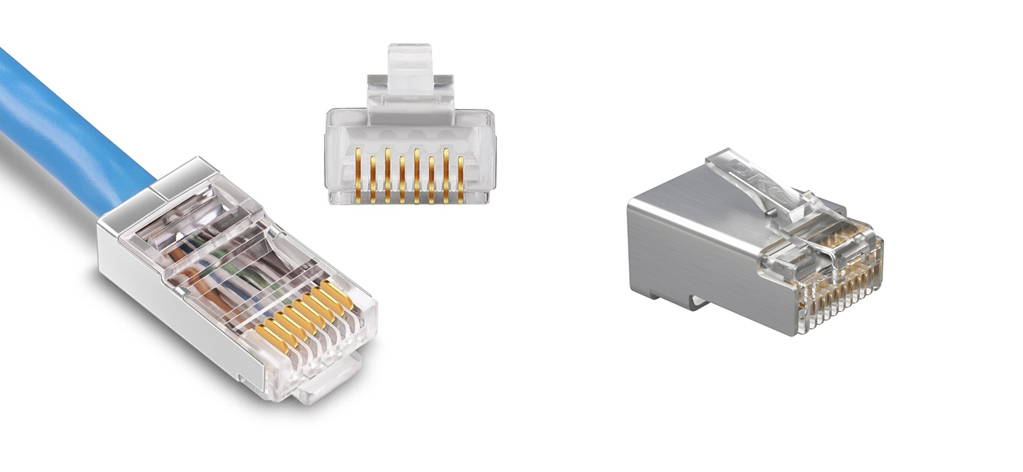

Коннекторы RJ-45 (Registered Jack) это универсальный стандартизированный разъем 8P8C (P - количество позиций - пазов для размещения позолоченных контактов, С - фактическое количество контактов), используемый для подключения кабелей витая пара к сетевому оборудованию – компьютерам, коммутаторам, маршрутизаторам, различному периферийному оборудованию.

Коннекторы необходимо подбирать в соответствии с кабельной системой. Например, если кабель и розетка RJ-45 категории 6, экранированные, то и коннектор необходимо подбирать категории 6, экранированный. Допускается на кабеле категории 5е применять коннекторы более высокой, 6 категории, но если кабельная система категории 6, то коннектор категории 5е применять нельзя! Помните простое правило:

Производительность канала определяется компонентом с более низкими характеристиками.

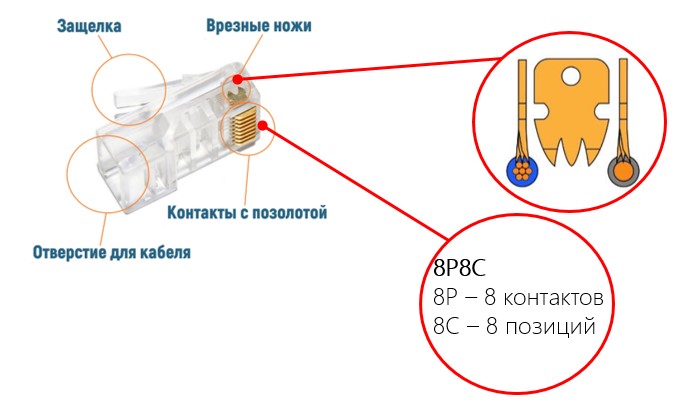

Конструкция коннектора состоит из прямоугольного пластикового корпуса, где внутри ближе к передней части корпуса расположена площадка с контактами-ножами. Эти контакты-ножи сделаны из некоррозийной фосфористой бронзы. При обжиме коннектора на кабеле, зубцы ножей врезаются в изоляцию проводников и плотно соприкасаются с жилой кабеля.

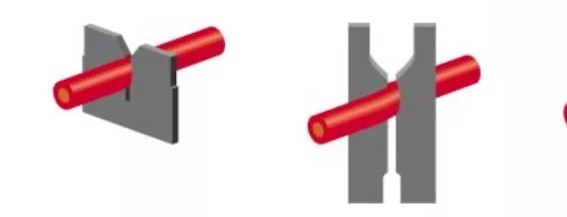

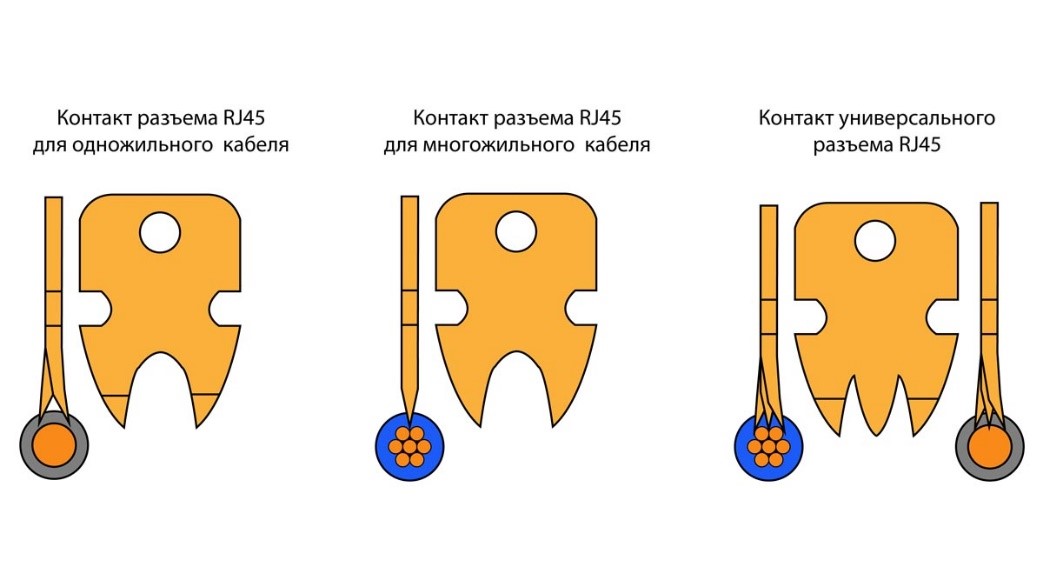

Контактные ножи IDC бывают нескольких типов:

  1. тройная вилка (для одножильного проводника)
  2. двойная вилка (для многожильного проводника)
  3. универсальная вилка (для одножильного и многожильного проводника)

Основное отличие этих контактов в том, что контакт (зубцы ножей) для многожильного кабеля имеет большую площадь и врезается в многожильный проводник, что позволяет покрыть большее количество проволок, а контакт (зубцы ножей) для одножильного проводника не врезается в жилу, а огибает его с двух сторон, тем самым обеспечивая плотное соединение.

Контакты коннектора покрываются золотом. Чем толще слой золотого покрытия, тем лучше качество передачи электрического сигнала и больше количество возможных подключений.

Основное применение:

  1. Системы видеонаблюдения и безопасности;
  2. Подключение абонентов к сети Интернет с помощью кабеля витая пара – многоквартирные дома, частные домовладения;
  3. Изготовление патч-кордов из многожильного кабеля витая пара.

Монтаж коннектора на кабель производится при помощи обжимного инструмента.

ВАЖНО! При подборе коннектора для оконцевания кабеля с цельнонатянутами жилами необходимо обращать внимание на характеристику витой пары "диаметр проводника в изоляции", а также на характеристику коннектора "допустимый диаметр проводника в изоляции, мм". В противном случае вы можете столкнуться с тем, что диаметр проводника в изоляции кабеля витая пара, например, категории 6, будет превышать допустимый диаметр проводника в изоляции коннектора. При этом и кабель, и коннектор могут быть одной категории, но смонтировать коннектор вы не сможете.

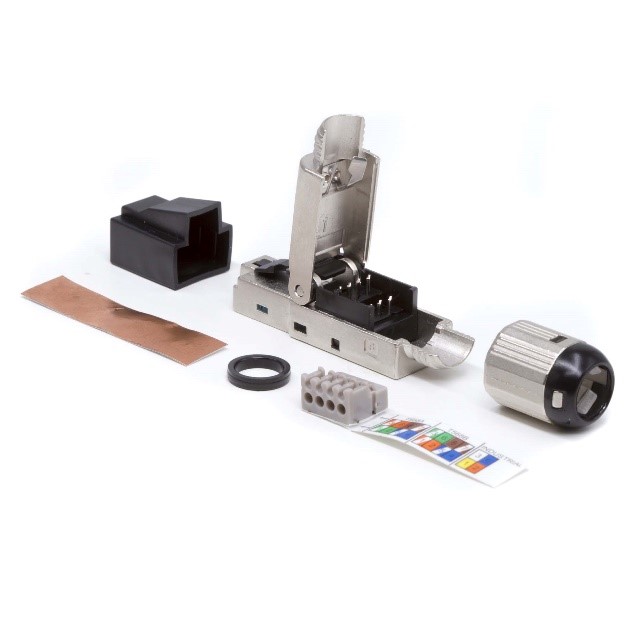

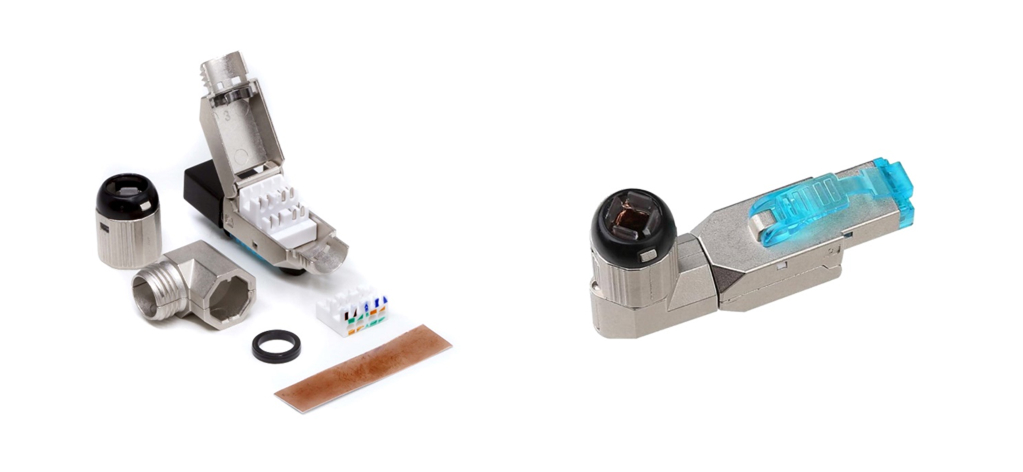

В случаях, когда диаметр проводника в изоляции кабеля витая пара превышает допустимый диаметр коннектора, а также в кабельных система категории 6 и выше, рекомендуется применять коннекторы RJ-45 полевого монтажа (Tool less).

Такие коннекторы имеют конструкцию с врезными контактами IDC, которые обеспечивают более надежное соединение проводников, но при этом монтируются без обжимного инструмента. Для удобства монтажа на вставке имеется цветовая кодировка в соответствии со схемами T568A и T568B и направляющие, исключающие ошибки при монтаже!

Конструкция коннекторов полевого монтажа позволяет легко, быстро и самое главное - надежно проводить монтаж непосредственно на объекте инсталляции на все стандартные кабели витая пара с внешним диаметром до 8 мм и диаметром подключаемых проводников до 0,57 мм (23 AWG). Наличие закручивающегося экранированного хвостовика позволяет надежно закрепить коннектор на кабеле.

За счет наличия в коннекторе платы компенсации значительно улучшаются передаточные характеристики соединения, что позволяет использовать коннекторы полевого монтажа с гарантированным качеством передачи в высокопроизводительных системах категорий 6 и 6а на скоростях до 10 Гбит/с (10GBASE-T).

Основное применение:

  1. Системы видеонаблюдения с питанием PoE+ (стандарт IEEE 802.3at);
  2. Подключение оборудования к постоянной линии напрямую, без использования абонентской розетки RJ-45 и коммутационного шнура - это беспроводные точки доступа, IP-видеокамеры, электронные табло и дисплеи, устройства систем безопасности и контроля.

Вы получили ответ на свой вопрос?
Что собой представляют огнестойкие кабельные линии?

Развернутый ответ представлен в статье по ссылке.

Вы получили ответ на свой вопрос?
УЗО, АВ, диффавтоматы - в чем разница и как подобрать?

Развернутый ответ представлен в статье по ссылке.

Вы получили ответ на свой вопрос?
Что представляют из себя кабеленесущие системы?

Развернутый ответ представлен в статье по ссылке.

Вы получили ответ на свой вопрос?
Как осуществить правильный монтаж и установку кабеленесущих систем?

Развернутый ответ представлен в статье по ссылке.

Вы получили ответ на свой вопрос?
Что нужно учитывать при проектировании КНС?

Развернутый ответ представлен в статье по ссылке.

Вы получили ответ на свой вопрос?
Возможно ли применение герметика DS после затвердения?

В случае замерзания герметика в ведре его необходимо отогреть и перемешать содержимое емкости. Эксплуатационные характеристики и качество герметика при этом не ухудшаются. Герметик в картридже, к сожалению, отогреванию не подлежит

Вы получили ответ на свой вопрос?
Какое климатическое исполнение у гофрированных труб из ПВХ ?

Климатическое исполнение - УХЛ категории размещения 4 по ГОСТ 15150

Вы получили ответ на свой вопрос?
Какая марка стали у вертикального заземлителя, прутка и полосы заземления с арт. NC**** ?

Марка стали - S235JR. Российский аналог – Сталь 3 (Ст3).

Вы получили ответ на свой вопрос?
В чем отличия в цвете колонн Aero ****1 в цвете светло-серебристый RAL 9006 ****4 и темно-серебристый RAL 9006?

Коды изделий ***1 и ***4 Цвет условно один, схожий. Но светло-серебристые колонны изготовлены с использованием анодировки, тогда как темно-серебристый (серый муар) – это покраска, она более рельефная. Покрытие производится с помощью порошковой окраски высокого качества, цвет RAL 9006. Основное отличие данного покрытия от стандартного "анодированного алюминия" заключается в более выраженной матовой текстуре, рельефном узоре и фактурности поверхности.

Благодаря этим особенностям изделия более гармонично вписываются в интерьер современного офиса, выполненного в стиле high-tech.

Стандартное исполнение "анодированный алюминий" рекомендуется использовать в интерьерах с преобладанием холодных металлических оттенков, новое покрытие "серый муар" − в интерьерах с более теплой цветовой гаммой.

Данное исполнение обладает рядом преимуществ:

• отсутствие блеска и матовая текстура;

• фактурная поверхность;

• практичность и плотность покрытия.

Допустима нагрузка на смотровое устройство.jpg

Вы получили ответ на свой вопрос?
Возможно ли применение пены DF1201, DN1201, а также герметика DS1201 для заделки вводов кабеля в задние. Имеют ли данные материалы стойкость к ультрафиолету?

Такое применение возможно. Температура эксплуатации от -40 до +90 гр. Место выхода на улицу желательно заделать строительными смесями для ограничения воздействия ультрафиолета, или же закрыть проходку снаружи здания металлом или другим устойчивым к ультрафиолету материалом.

Вы получили ответ на свой вопрос?
Где найти инструкции или обучающие материалы по программным решениям ДКС?

Во все программные решения ДКС по умолчанию интегрируется текстово-графическая инструкция. Ее вы можете найти в папке с программой, или же в разделе "Справочные материалы" или "О программе". Также на YouTube-канале ДКС регулярно выкладываются видео-инструкции.

Вы получили ответ на свой вопрос?
Где скачать базу данных ДКС для Nanocad?

Базы данных ДКС для Nanocad выложены в разделе "Программное обеспечение"

Вы получили ответ на свой вопрос?
