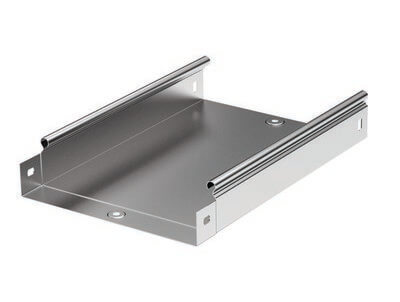

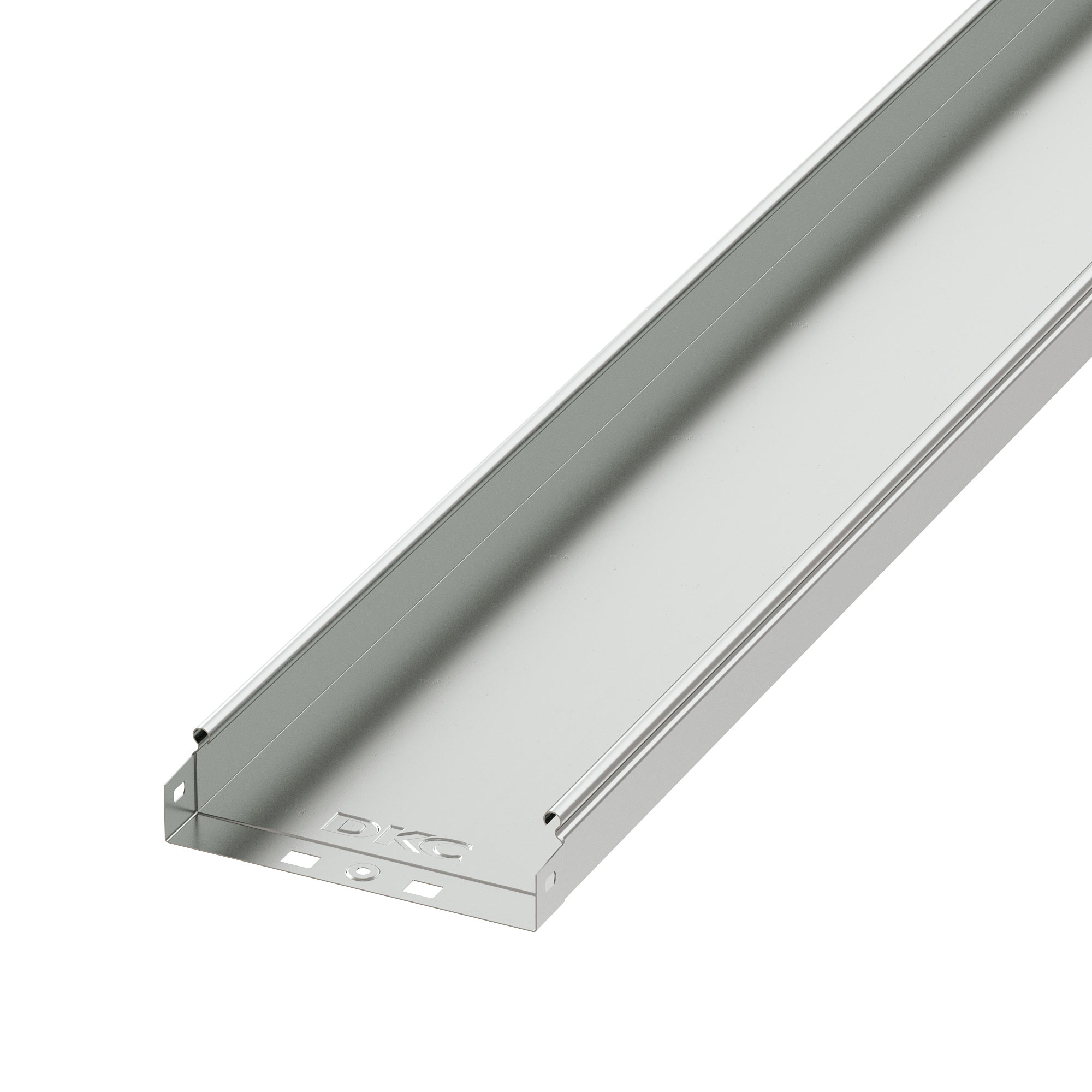

Лоток 100х50 L 2000, цинк-ламельный

Код: 35012ZL

Задать вопрос

Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

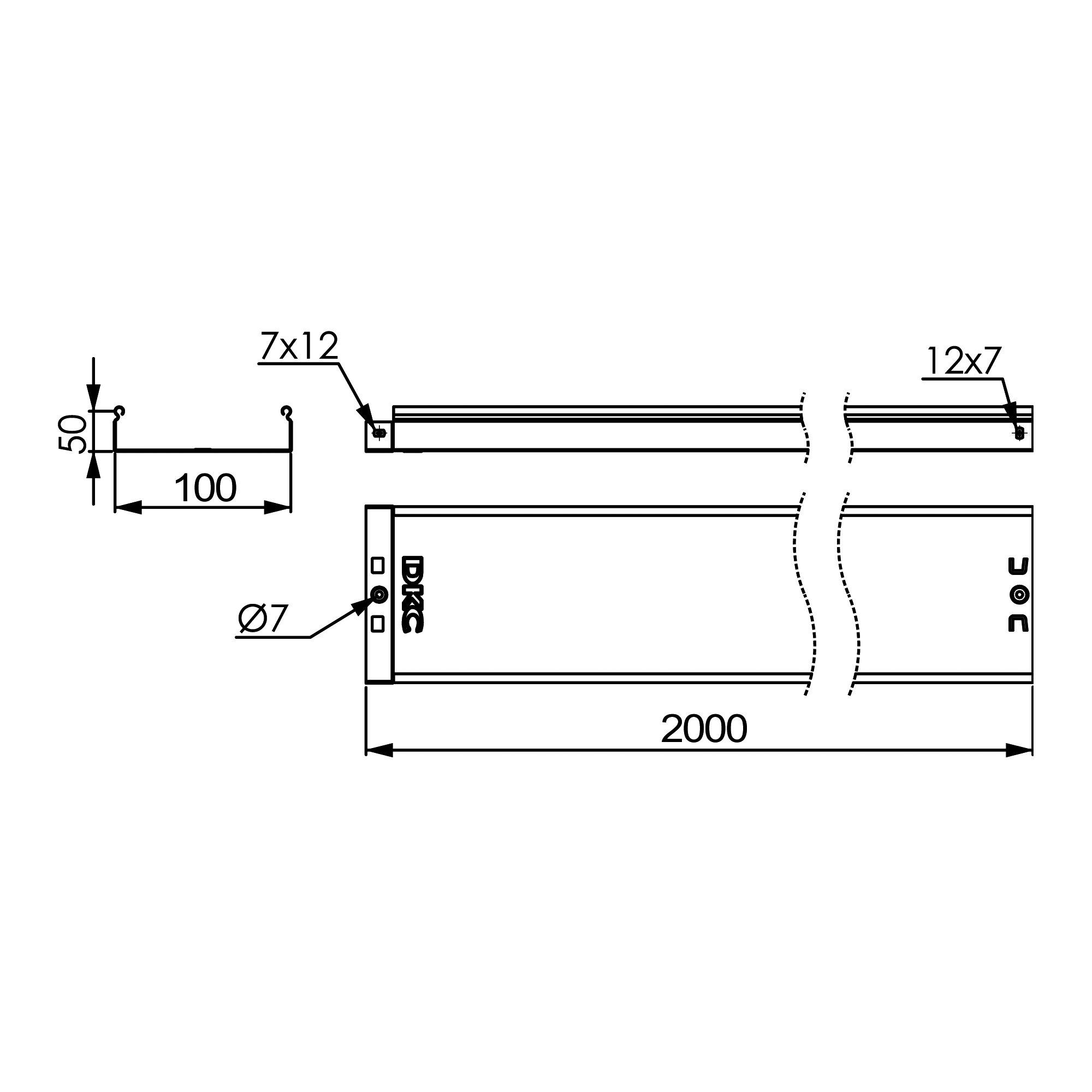

Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 100 мм, длина – 2000 мм. Полезное сечение – 4900 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Подробнее

Цвет	Светло-серый
Ширина, мм	100
Модель/исполнение	Без разъема/соединителя
Высота, мм	50
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм	0.7

Перфорированная боковая стенка	Нет
Вид/марка материала	Прочее
Длина, мм	2000
Материал	Сталь
Перфорация в основании для монтажа	Нет
Полезное сечение, мм²	4900

Материал	Cталь с цинк-ламельным покрытием
Высота, мм	50
Ширина, мм	100

Длина, мм	2000
Т.И.З., мм2	4900
