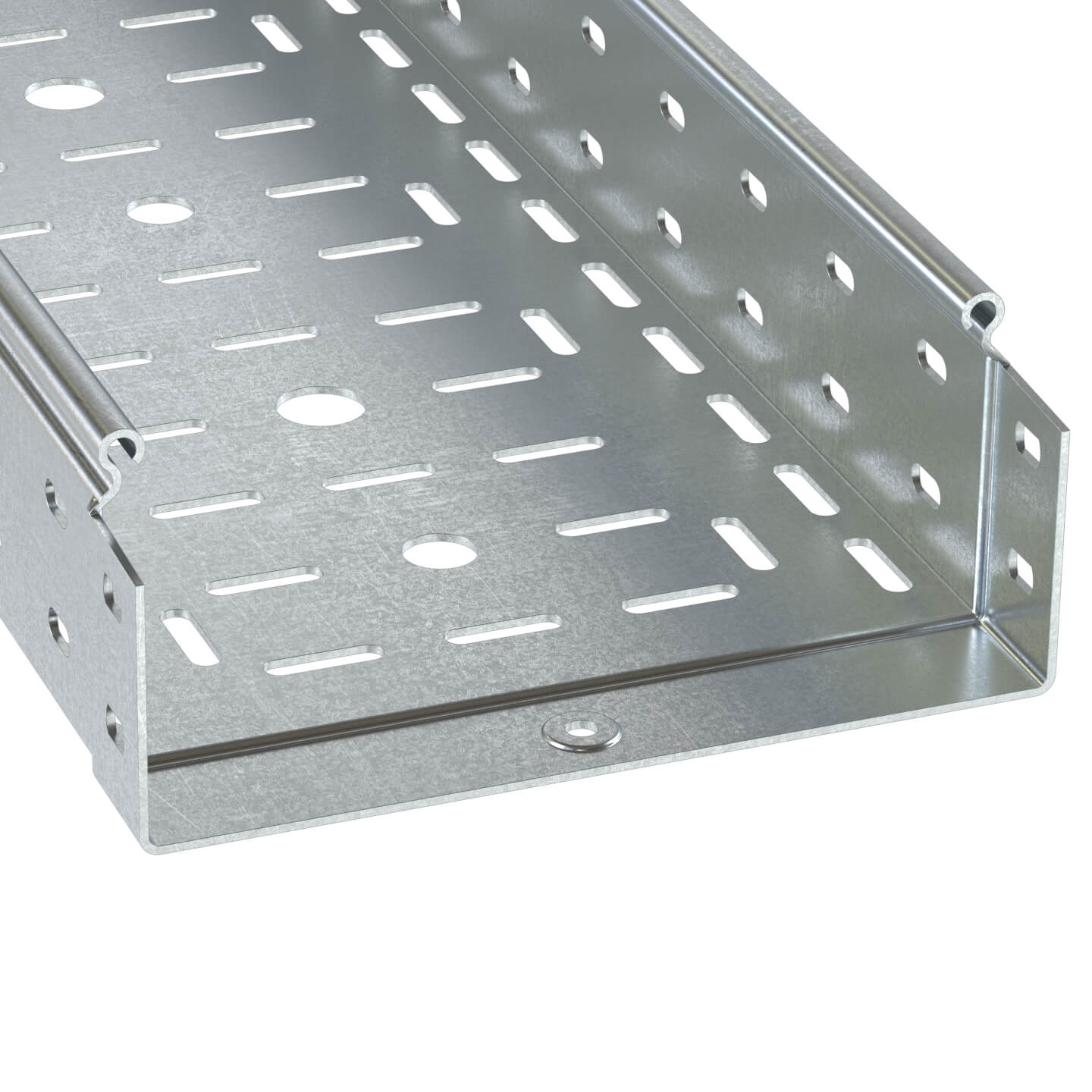

Лоток перфорированный 100х80 L 3000 толщ. 1,0 мм, цинк-ламельный

Код: 3530210ZL
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Высота лотка – 80 мм, ширина – 100 мм, длина – 3000 мм, толщина - 1 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
Подробнее
Цвет Светло-серый
Ширина, мм 100
Модель/исполнение Без разъема/соединителя
Высота, мм 80
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 7800
Материал Cталь с цинк-ламельным покрытием
Перфорация Есть
Высота, мм 80
Ширина, мм 100
Длина, мм 3000
Т.И.З., мм2 7800
Толщина листовой стали, мм 1
Аксессуары
Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
80
3000
100
3000
150
3000
200
3000
300
3000
400
3000
500
3000
600

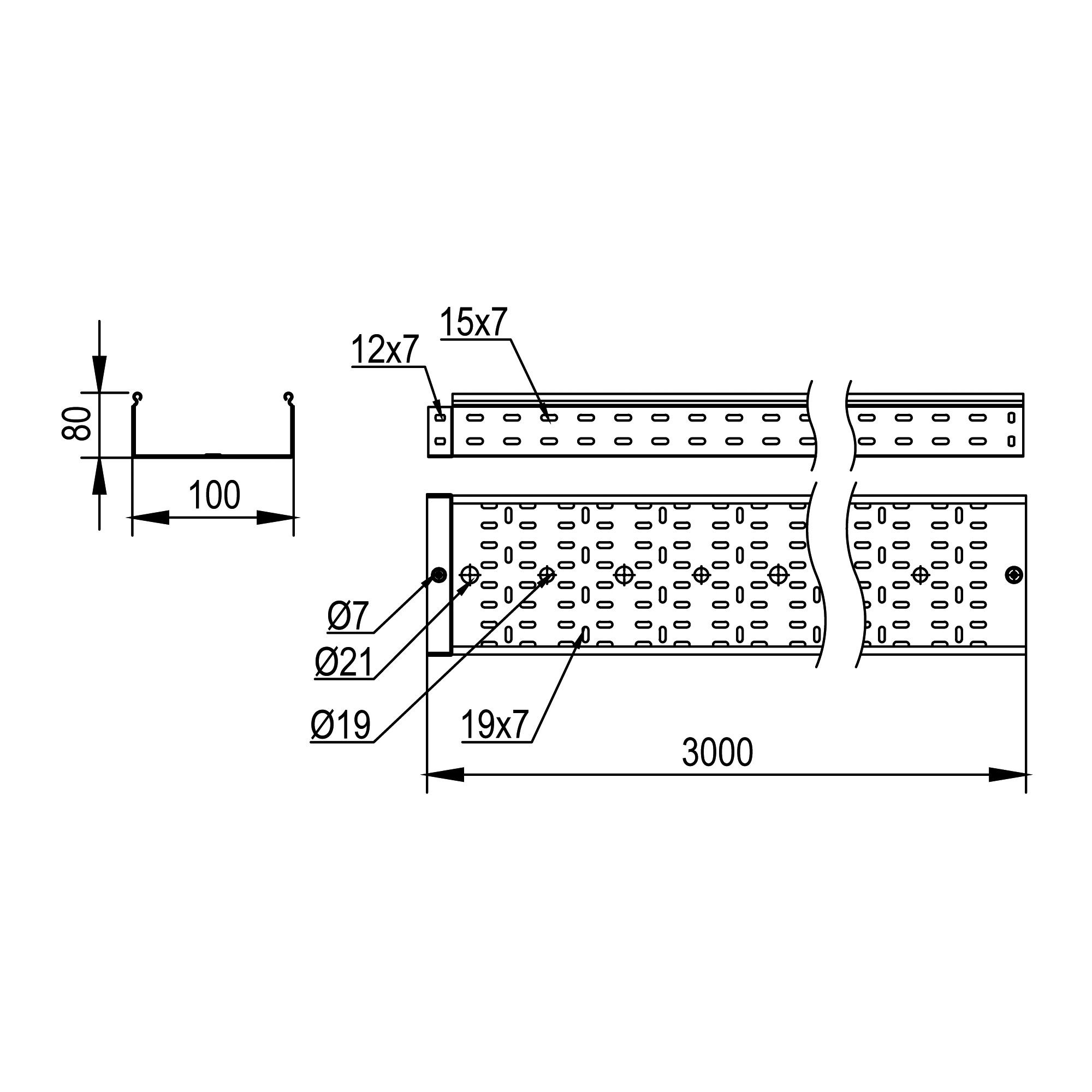

Чертежи
