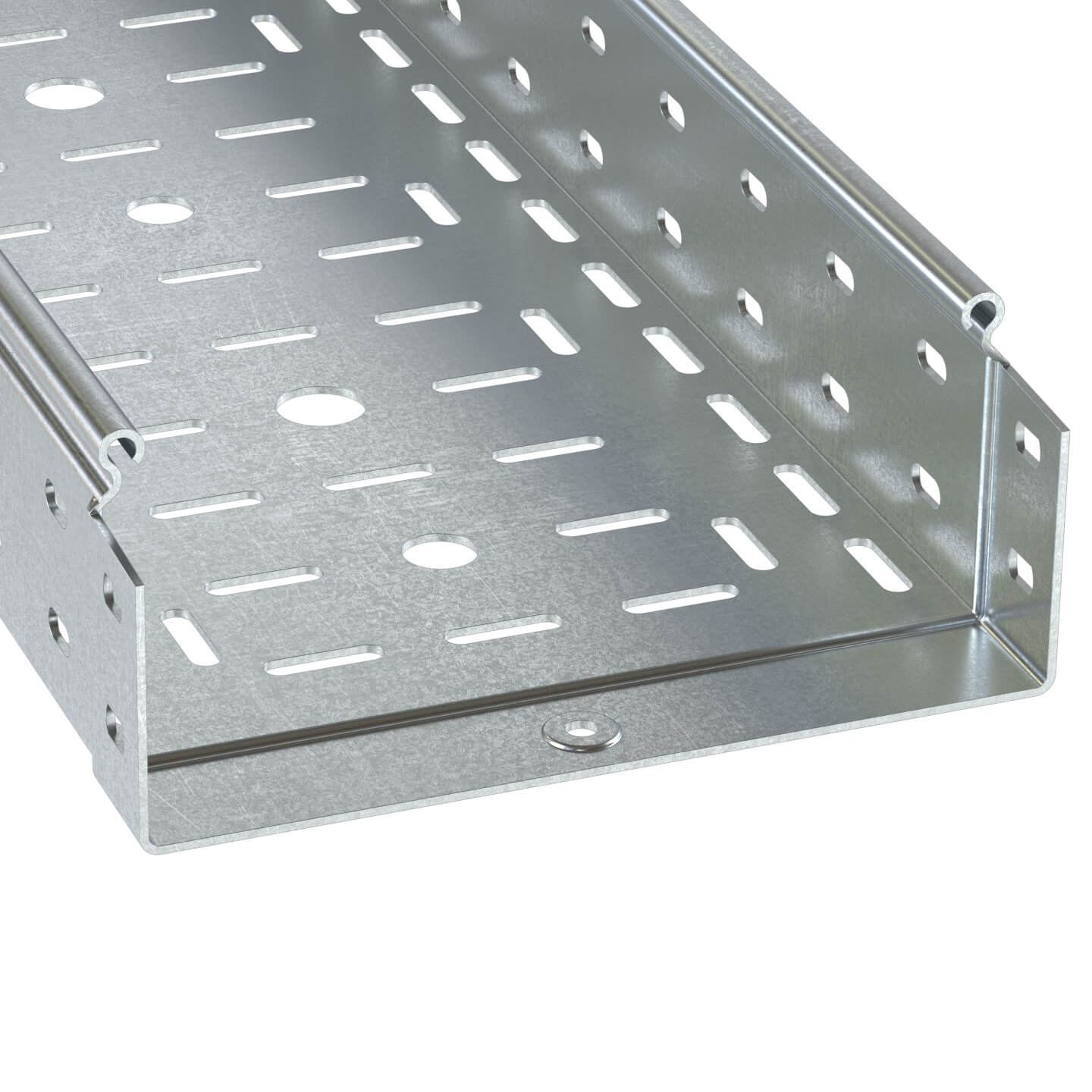

Лоток перфорированный 300х80 L 3000 толщ. 1,0 мм, горячеоцинкованный

Код: 3530510HDZ
Лоток перфорированный 300х80 L 3000 толщ. 1,0 мм, горячеоцинкованный
Лоток перфорированный 300х80 L 3000 толщ. 1,0 мм, горячеоцинкованный
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Высота лотка – 80 мм, ширина – 300 мм, длина – 3000 мм, толщина - 1 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.
Подробнее
Цвет Светло-серый
Ширина, мм 300
Модель/исполнение Без разъема/соединителя
Высота, мм 80
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 1
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 23600
Материал Cталь горячеоцинкованная погружением
Перфорация Есть
Высота, мм 80
Ширина, мм 300
Длина, мм 3000
Т.И.З., мм2 23600
Толщина листовой стали, мм 1
Аксессуары
Крышка TDSA на ответвитель Т-обр. вертикальный 80/300, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 80/300, горячеоцинкованная
Код: 38384HDZ
Крышка TDSA на ответвитель Т-обр. вертикальный 100/300, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 100/300, горячеоцинкованная
Код: 38387HDZ
Крышка TDSA на ответвитель Т-обр. вертикальный 150/300, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 150/300, горячеоцинкованная
Код: 38391HDZ
Крышка TDSA на ответвитель Т-обр. вертикальный 200/300, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 200/300, горячеоцинкованная
Код: 38394HDZ
Крышка TDSA на ответвитель Т-обр. вертикальный 300/400, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 300/400, горячеоцинкованная
Код: 38397HDZ
Накладка CGB для лотка 300, ц-лам. ан.
Накладка CGB для лотка 300, ц-лам. ан.
Код: 37355HDZL
Крышка TDSA на ответвитель Т-обр. вертикальный 300/500, горячеоцинкованная
Крышка TDSA на ответвитель Т-обр. вертикальный 300/500, горячеоцинкованная
Код: 38398HDZ
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/100, горячеоцинкованная
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/100, горячеоцинкованная
Код: 38403HDZ
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/150, горячеоцинкованная
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/150, горячеоцинкованная
Код: 38404HDZ
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/200, горячеоцинкованная
Крышка TDSR на ответвитель Т-обр. верт. переходник 300/200, горячеоцинкованная
Код: 38405HDZ
Крышка CD 45 на угол вертикальный внешн. 45° осн.300, горячеоцинкованная
Крышка CD 45 на угол вертикальный внешн. 45° осн.300, горячеоцинкованная
Код: 38265HDZ
Клейкая бандажная лента IP44 на стык лотков
Клейкая бандажная лента IP44 на стык лотков
Код: 37557
Клейкая бандажная лента IP44 на борт лотка
Клейкая бандажная лента IP44 на борт лотка
Код: 37558
Крышка CDSD/CDSS 90 на угол вертикальный внеш. 300/300, горячеоцинкованная
Крышка CDSD/CDSS 90 на угол вертикальный внеш. 300/300, горячеоцинкованная
Код: 38285HDZ
Держ. Каб. TRC 300, ц-лам. ан.
Держ. Каб. TRC 300, ц-лам. ан.
Код: 37565HDZL
Крышка TD300/TDSR на ответвитель Т-обр. вертикальный 300/80, горячеоцинкованная
Крышка TD300/TDSR на ответвитель Т-обр. вертикальный 300/80, горячеоцинкованная
Код: 38305HDZ
Крышка на переходник RRD правосторонний 600/300, горячеоцинкованная
Крышка на переходник RRD правосторонний 600/300, горячеоцинкованная
Код: 38032HDZ
Уголок опорный FR на H 80, ц-лам. ан.
Уголок опорный FR на H 80, ц-лам. ан.
Код: 30189HDZL
Крышка DPT на ответвитель Т-образный горизонтальный осн.300, горячеоцинкованная
Крышка DPT на ответвитель Т-образный горизонтальный осн.300, горячеоцинкованная
Код: 38045HDZ
Крышка RRC на переходник 300/80, горячеоцинкованная
Крышка RRC на переходник 300/80, горячеоцинкованная
Код: 38086HDZ
Крышка RRC на переходник 300/100, горячеоцинкованная
Крышка RRC на переходник 300/100, горячеоцинкованная
Код: 38087HDZ
Крышка RRC на переходник 300/150, горячеоцинкованная
Крышка RRC на переходник 300/150, горячеоцинкованная
Код: 38088HDZ
Крышка RRC на переходник 300х200, горячеоцинкованная
Крышка RRC на переходник 300х200, горячеоцинкованная
Код: 38089HDZ
Крышка DPX на ответвитель крестообразный осн.300, горячеоцинкованная
Крышка DPX на ответвитель крестообразный осн.300, горячеоцинкованная
Код: 38065HDZ
Крышка RRC на переходник 400/300, горячеоцинкованная
Крышка RRC на переходник 400/300, горячеоцинкованная
Код: 38090HDZ
Крышка RRC на перходник 500/300, горячеоцинкованная
Крышка RRC на перходник 500/300, горячеоцинкованная
Код: 38091HDZ
Крышка на переходник RRS левосторонний 600/300, горячеоцинкованная
Крышка на переходник RRS левосторонний 600/300, горячеоцинкованная
Код: 38072HDZ
Перегородка SEP L3000 Н80, горячеоцинкованная
Перегородка SEP L3000 Н80, горячеоцинкованная
Код: 36500HDZ
Крышка RRD на переходник правостор. 300/80, горячеоцинкованная
Крышка RRD на переходник правостор. 300/80, горячеоцинкованная
Код: 38127HDZ
Крышка RRD на переходник правостор. 300/100, горячеоцинкованная
Крышка RRD на переходник правостор. 300/100, горячеоцинкованная
Код: 38128HDZ
Крышка RRD на переходник правостор. 300/150, горячеоцинкованная
Крышка RRD на переходник правостор. 300/150, горячеоцинкованная
Код: 38129HDZ
Крышка RRD на переходник правостор. 300/200, горячеоцинкованная
Крышка RRD на переходник правостор. 300/200, горячеоцинкованная
Код: 38130HDZ
Крышка RRD на переходник правостор. 400/300, горячеоцинкованная
Крышка RRD на переходник правостор. 400/300, горячеоцинкованная
Код: 38131HDZ
Крышка RRD на переходник правостор. 500/300, горячеоцинкованная
Крышка RRD на переходник правостор. 500/300, горячеоцинкованная
Код: 38132HDZ
Крышка TDSR на ответвитель Т-обр. верт. переходник 500/300, горячеоцинкованная
Крышка TDSR на ответвитель Т-обр. верт. переходник 500/300, горячеоцинкованная
Код: 38413HDZ
Крышка CPO 90 на угол горизонтальный 90° осн.300, горячеоцинкованная
Крышка CPO 90 на угол горизонтальный 90° осн.300, горячеоцинкованная
Код: 38005HDZ
Крышка CPO 45 на угол горизонтальный 45° осн.300, горячеоцинкованная
Крышка CPO 45 на угол горизонтальный 45° осн.300, горячеоцинкованная
Код: 38025HDZ
Упрощенная редукция 300мм, Н80, цинк-лам
Упрощенная редукция 300мм, Н80, цинк-лам
Код: LR8300HDZL
Пласт. GTO H80, ц-лам. ан.
Пласт. GTO H80, ц-лам. ан.
Код: 37303HDZL
Перех. RB H80-H50, осн.300, ц-лам. ан.
Перех. RB H80-H50, осн.300, ц-лам. ан.
Код: 36545HDZL
Крышка CS 45 на угол вертикальный внутр. 45° осн.300, горячеоцинкованная
Крышка CS 45 на угол вертикальный внутр. 45° осн.300, горячеоцинкованная
Код: 38225HDZ
Крышка CD 90 на угол вертикальный внеш. 90° осн.300, горячеоцинкованная
Крышка CD 90 на угол вертикальный внеш. 90° осн.300, горячеоцинкованная
Код: 38245HDZ
Винт для электрического соединения М5х8
Винт для электрического соединения М5х8
Код: CM030508
Крышка TDS на ответвитель Т-образный вертикальный ун. осн.300, горячеоцинкованная
Крышка TDS на ответвитель Т-образный вертикальный ун. осн.300, горячеоцинкованная
Код: 38325HDZ
Цинковая краска-спрей
Цинковая краска-спрей
Код: 37039HDZ
Крышка CDV 90 на угол вертикальный внеш. осн.300, горячеоцинкованная
Крышка CDV 90 на угол вертикальный внеш. осн.300, горячеоцинкованная
Код: 38344HDZ
Защитный ограничитель RP 300, цинк-ламель
Защитный ограничитель RP 300, цинк-ламель
Код: 36940HDZL
Крышка DL на ответвитель осн.300, горячеоцинкованная
Крышка DL на ответвитель осн.300, горячеоцинкованная
Код: 38366HDZ
Накладка CGC для крышки 300, ц-лам. ан.
Накладка CGC для крышки 300, ц-лам. ан.
Код: 37395HDZL
Телескопическое расширение для лотка 300х80 L600мм, горячеоцинкованное
Телескопическое расширение для лотка 300х80 L600мм, горячеоцинкованное
Код: 35305600HDZ
Крышка на лоток с заземлением осн. 300 L 3000, толщ. 1,0мм, горячеоцинкованная
Крышка на лоток с заземлением осн. 300 L 3000, толщ. 1,0мм, горячеоцинкованная
Код: 3552510HDZ
Крышка на лоток с заземлением осн. 300 L 3000, толщ. 1,2мм, горячеоцинкованный
Крышка на лоток с заземлением осн. 300 L 3000, толщ. 1,2мм, горячеоцинкованный
Код: 3552512HDZ
Крышка на лоток с заз осн. 300 L3000 толщ.1,5 мм, горячеоцинкованная
Крышка на лоток с заз осн. 300 L3000 толщ.1,5 мм, горячеоцинкованная
Код: 3552515HDZ
Крышка RRS на переходник левостор. 300/80, горячеоцинкованная
Крышка RRS на переходник левостор. 300/80, горячеоцинкованная
Код: 38167HDZ
Крышка на лоток с заземлением осн.300 L3000, горячеоцинкованная
Крышка на лоток с заземлением осн.300 L3000, горячеоцинкованная
Код: 35525HDZ
Крышка RRS на переходник левостор. 300/100, горячеоцинкованная
Крышка RRS на переходник левостор. 300/100, горячеоцинкованная
Код: 38168HDZ
Фланец соед. FR 300/80, ц-лам. ан.
Фланец соед. FR 300/80, ц-лам. ан.
Код: 37435HDZL
Крышка RRS на переходник левостор. 300/150, горячеоцинкованная
Крышка RRS на переходник левостор. 300/150, горячеоцинкованная
Код: 38169HDZ
Крышка RRS на переходник левостор. 300/200, горячеоцинкованная
Крышка RRS на переходник левостор. 300/200, горячеоцинкованная
Код: 38170HDZ
Крышка RRS на переходник левостор. 400/300, горячеоцинкованная
Крышка RRS на переходник левостор. 400/300, горячеоцинкованная
Код: 38171HDZ
Крышка RRS на переходник левостор. 500/300, горячеоцинкованная
Крышка RRS на переходник левостор. 500/300, горячеоцинкованная
Код: 38172HDZ
Крышка на переходник RRC симметричный 600/300, горячеоцинкованная
Крышка на переходник RRC симметричный 600/300, горячеоцинкованная
Код: 38191HDZ
Крышка CS 90 на угол вертикальный внутр. 90° осн.300, горячеоцинкованная
Крышка CS 90 на угол вертикальный внутр. 90° осн.300, горячеоцинкованная
Код: 38205HDZ
Никелированная пластина для заземления PTCE
Никелированная пластина для заземления PTCE
Код: 37501
Перех. Н100-Н80, осн.300 мм, ц-лам. ан.
Перех. Н100-Н80, осн.300 мм, ц-лам. ан.
Код: 36557HDZL
Аналоги
Лоток перфорированный 300х80 L 3000 толщ. 1,0 мм, цинк-ламельный
Лоток перфорированный 300х80 L 3000 толщ. 1,0 мм, цинк-ламельный
Код: 3530510ZL
Лоток перфорированный 300х80 L 3000 толщ. 1,2 мм, горячеоцинкованный
Лоток перфорированный 300х80 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код: 3530512HDZ
Лоток перфорированный 300х80 L 3000 толщ. 1,2 мм, цинк-ламельный
Лоток перфорированный 300х80 L 3000 толщ. 1,2 мм, цинк-ламельный
Код: 3530512ZL
Лоток перфор 300х80 L3000 толщ.1,5 мм, горячеоцинкованный
Лоток перфор 300х80 L3000 толщ.1,5 мм, горячеоцинкованный
Код: 3530515HDZ
Лоток перфорированный 300х80 L 3000 толщ. 1,5 мм, цинк-ламельный
Лоток перфорированный 300х80 L 3000 толщ. 1,5 мм, цинк-ламельный
Код: 3530515ZL

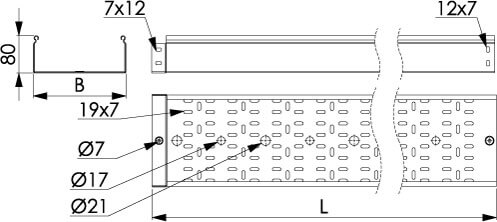

Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
80
3530110
3530110HDZ
–
3530110ZL
3000
100
3530210
3530210HDZ
–
3530210ZL
3000
150
3530310
3530310HDZ
–
3530310ZL
3000
200
3530410
3530410HDZ
–
3530410ZL
3000
300
3530510
3530510HDZ
–
3530510ZL
3000
400
3530610
35306HDZ
–
35306ZL
3000
500
3530710
35307HDZ
–
35307ZL
3000
600
3530810
35308HDZ
–
35308ZL
Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"S5 Combitech" - листовые лотки
Система металлических лотков "S5 Combitech"
ZIP
11.67 MB
RAR
286.53 kB
RAR
11.99 MB
ZIP
17.15 MB
ZIP
726.23 kB
ZIP
19.21 MB
RAR
5.28 MB
Сертификаты
Название Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
PDF
1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11
PDF
182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
Каталоги
Кабеленесущие системы
Кабеленесущие системы
Скачать
Огнестойкие кабельные линии ДКС и Prysmian Group
Огнестойкие кабельные линии ДКС и Prysmian Group
Скачать
Система для организации рабочих мест
Система для организации рабочих мест
Скачать
Соответствие системы "Combitech" стандартам ГОСТ
Соответствие системы "Combitech" стандартам ГОСТ
Скачать
Цинк-ламельное покрытие металлических лотков и аксессуаров
Цинк-ламельное покрытие металлических лотков и аксессуаров
Скачать
Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
Скачать
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Скачать
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Скачать
Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Скачать
Системы металлических и пластиковых лотков для прокладки кабеля
Системы металлических и пластиковых лотков для прокладки кабеля
Скачать
Каталог продукции для электромонтажа
Каталог продукции для электромонтажа
Скачать
Решения
Производство
Склад
Супермаркет
