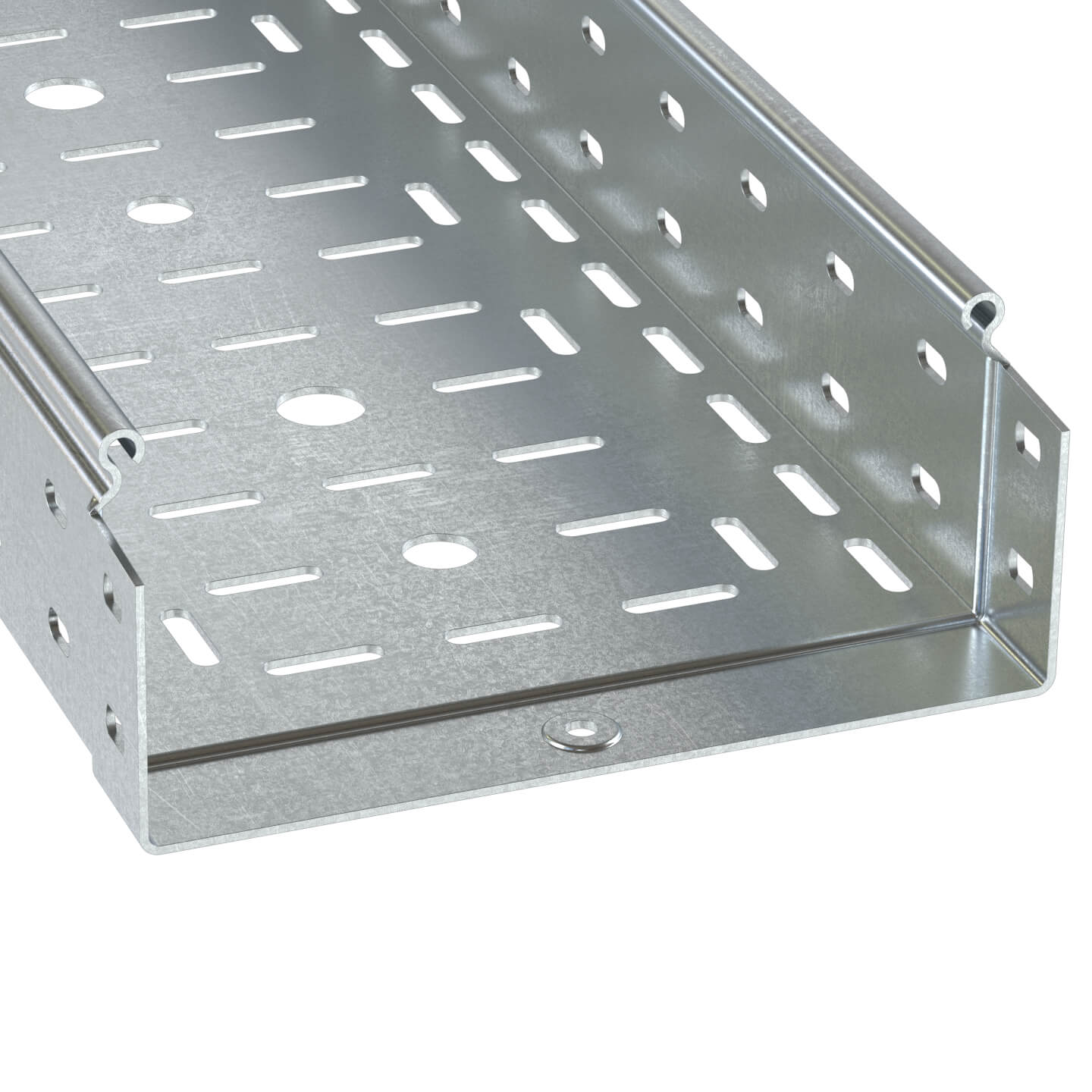

Лоток перфорированный 500х80 L3000, толщ. 1 мм
Лоток перфорированный 500х80 L3000, толщ. 1 мм
Код:
3530710
Задать вопрос
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.

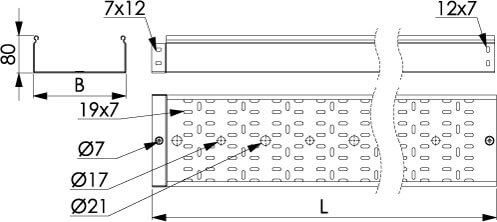

Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 80 мм и ширину 500 мм, толщина стали - 1 мм, длина секции - 3000 мм.
Подробнее
Карточка товара
Характеристики
Аналоги
Таблица подбора
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
500
Модель/исполнение
Без разъема/соединителя
Высота, мм
80
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
1
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Длина, мм
3000
Материал
Сталь
Перфорация в основании для монтажа
Да
Полезное сечение, мм²
39500
С крышкой
Нет
Материал
Сталь оцинкованная по методу Сендзимира
Аналоги
Лоток перфорированный 80х500 L3000, толщ. 1,0 мм, горячеоцинкованный
Код: 3530710HDZ
Лоток перфорированный 500х80 L3000 толщ.1,2 мм
Код: 3530712
Лоток перфорированный 500х80 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код: 3530712HDZ
Лоток перфорированный 500х80 L 3000 толщ. 1,2 мм, цинк-ламельный
Код: 3530712ZL
Лоток перфорированный 500х80 L3000 толщ.1,5 мм
Код: 3530715
Лоток перфорированный 500х80 L3000 толщ.1,5 мм, горячеоцинкованный
Код: 3530715HDZ
Лоток перфорированный 500х80 L 3000 толщ. 1,5 мм, цинк-ламельный
Код: 3530715ZL
Лоток перфорированный 500х80 L3000, горячеоцинкованный
Код: 35307HDZ
Лоток перфорированный 500х80 L 3000, цинк-ламельный
Код: 35307ZL
Лоток перфорированный 80х500х3000, 2,0 мм
Код: SPH30850
Лоток перфорированный 80х500х3000, 2,0 мм, горячеоцинкованный
Код: SPH30850HDZ
Лоток перфорированный 80х500х3000, 2,0 мм, цинк-ламельный
Код: SPH30850ZL
Лоток перфорированный 80х500х4000, 2,0 мм
Код: SPH40850
Лоток перфорированный 80х500х4000, 2,0 мм, горячеоцинкованный
Код: SPH40850HDZ
Лоток перфорированный 80х500х4000, 2,0 мм, цинк-ламельный
Код: SPH40850ZL
Лоток перфорированный 80х500х6000, 2,0 мм
Код: SPH60850
Лоток перфорированный 80х500х6000, 2,0 мм, горячеоцинкованный
Код: SPH60850HDZ
Лоток перфорированный 80х500х6000, 2,0 мм, цинк-ламельный
Код: SPH60850ZL
Лоток перфорированный 80х500х4000, 1,5 мм
Код: SPM40850
Лоток перфорированный 80х500х4000, 1,5 мм, горячеоцинкованный
Код: SPM40850HDZ
Таблица подбора
Длина L, мм
Ширина B, мм
Код, исп. 1
Код, исп. 2
Код, исп. 3
Код, исп. 4
3000
80
3530110
3530110HDZ
–
3530110ZL
3000
100
3530210
3530210HDZ
–
3530210ZL
3000
150
3530310
3530310HDZ
–
3530310ZL
3000
200
3530410
3530410HDZ
–
3530410ZL
3000
300
3530510
3530510HDZ
–
3530510ZL
3000
400
3530610
35306HDZ
–
35306ZL
3000
500
3530710
35307HDZ
–
35307ZL
3000
600
3530810
35308HDZ
–
35308ZL
