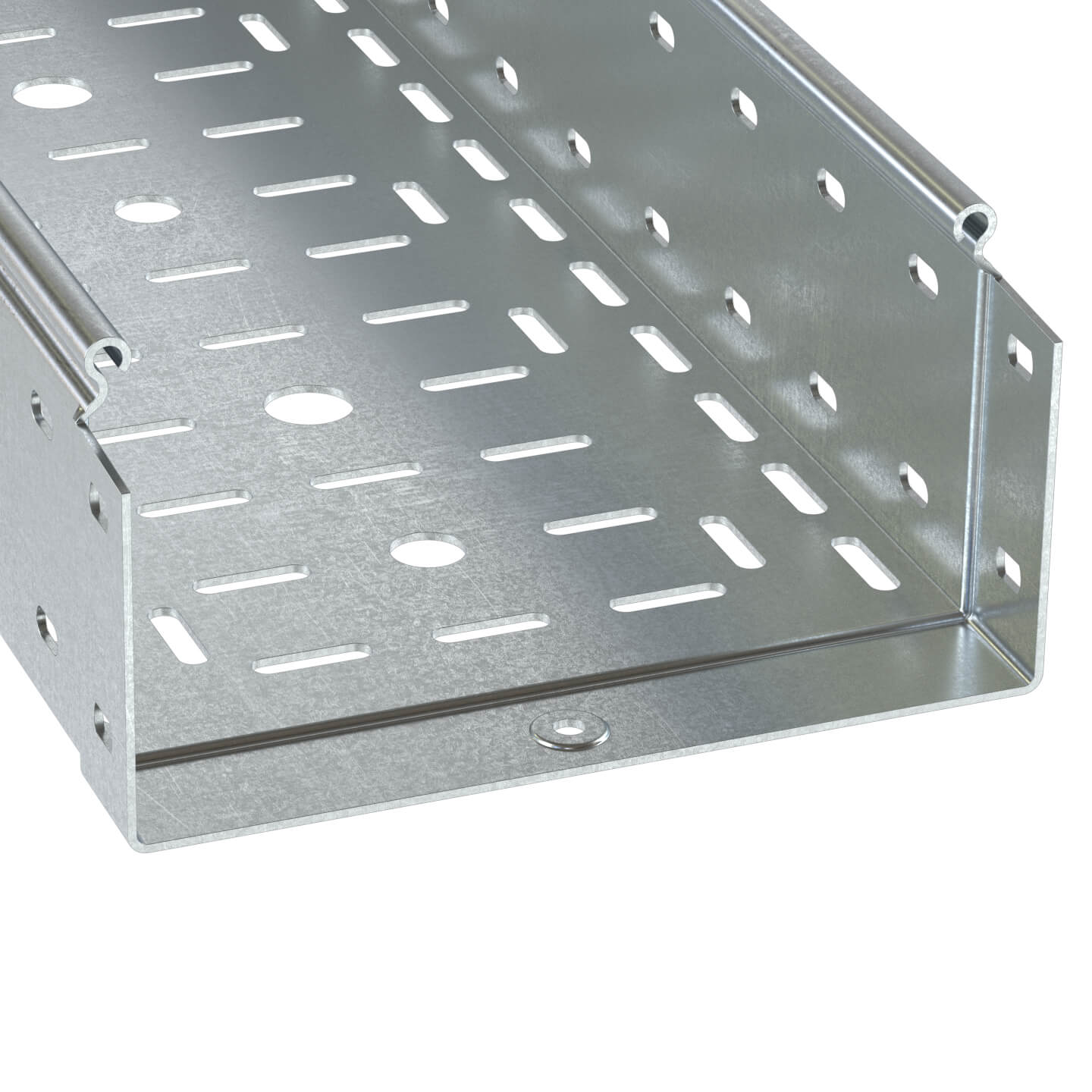

Лоток перфорированный 200х100 L3000 толщ.1,0 мм

Код: 3534310

Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 100 мм и ширину 200 мм, толщина стали - 1 мм, длина секции - 3000 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	200
Модель/исполнение	Без разъема/соединителя
Высота, мм	100
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм	1

Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Длина, мм	3000
Материал	Сталь

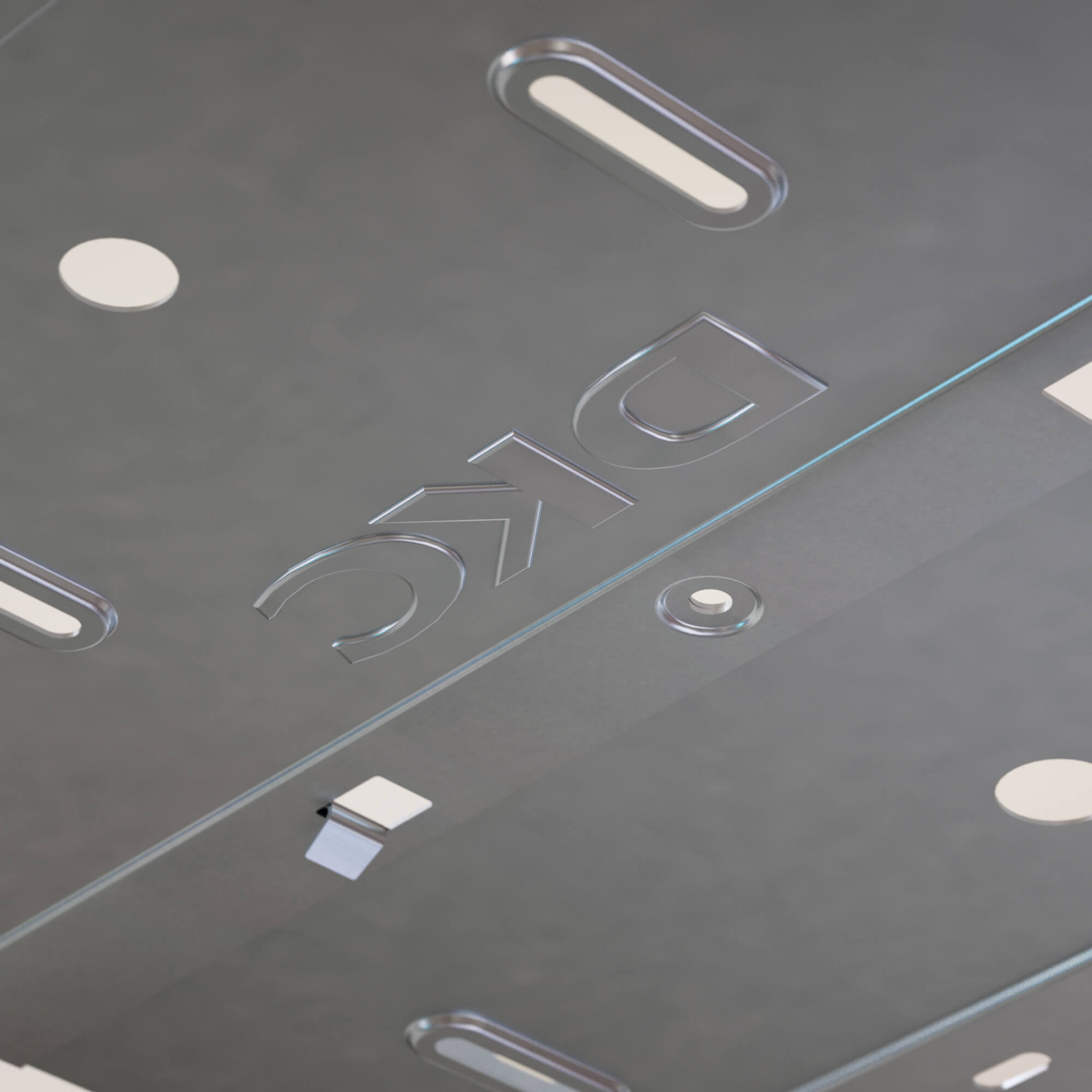

Перфорация в основании для монтажа	Да
Полезное сечение, мм²	19700

Материал	Cталь, оцинкованная по методу Сендзимира
Перфорация	Есть
Высота, мм	100
Ширина, мм	200
Длина, мм	3000
Т.И.З., мм2	19700

Толщина листовой стали, мм	1
Тип продукции	Лоток перфорированный
Длина	3000 мм
Ширина	200 мм
Высота	100 мм

Аксессуары

Аналоги

Лоток перфорированный 200х100 L 3000 толщ. 1,0 мм, горячеоцинкованный

Код: 3534310HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,0 мм, цинк-ламельный

Код: 3534310ZL

Лоток перфорированный 200х100 L3000 толщ.1,2 мм

Код: 3534312

Лоток перфорированный 200х100 L 3000 толщ. 1,2 мм, горячеоцинкованный

Код: 3534312HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,2 мм, цинк-ламельный

Код: 3534312ZL

Лоток перфорированный 200х100 L3000 толщ.1,5 мм

Код: 3534315

Лоток перфор 200х100 L3000 толщ.1,5 мм, горячеоцинкованный

Код: 3534315HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,5 мм, цинк-ламельный

Код: 3534315ZL

Лоток перфорированный 100х200х3000, 2,0 мм

Код: SPH30120

Лоток перфорированный 100х200х3000, 2,0 мм, горячеоцинкованный

Код: SPH30120HDZ

Лоток перфорированный 100х200х3000, 2,0 мм, цинк-ламельный

Код: SPH30120ZL

Лоток перфорированный 100х200х4000, 2,0 мм

Код: SPH40120

Лоток перфорированный 100х200х4000, 2,0 мм, горячеоцинкованный

Код: SPH40120HDZ

Лоток перфорированный 100х200х4000, 2,0 мм, цинк-ламельный

Код: SPH40120ZL

Лоток перфорированный 100х200х6000, 2,0 мм

Код: SPH60120

Лоток перфорированный 100х200х6000, 2,0 мм, горячеоцинкованный

Код: SPH60120HDZ

Лоток перфорированный 100х200х6000, 2,0 мм, цинк-ламельный

Код: SPH60120ZL

Лоток перфорированный 100х200х4000, 1,5 мм

Код: SPM40120

Лоток перфорированный 100х200х4000, 1,5 мм, горячеоцинкованный

Код: SPM40120HDZ

Лоток перфорированный 100х200х4000, 1,5 мм, цинк-ламельный

Код: SPM40120ZL

Таблица подбора

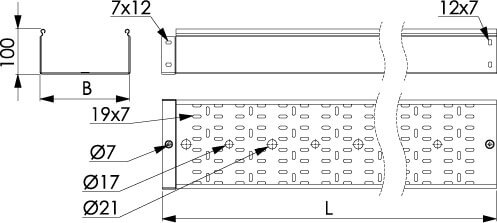

Длина L, мм	Ширина B, мм	Код, исп. 1	Код, исп. 2	Код, исп. 3	Код, исп. 4
3000	100	3534110	3534110HDZ	–	3534110ZL
3000	150	3534210	3534210HDZ	–	3534210ZL
3000	200	3534310	3534310HDZ	–	3534310ZL
3000	300	3534410	3534410HDZ	–	3534410ZL
3000	400	3534510	35345HDZ	–	35345ZL
3000	500	3534610	35346HDZ	–	35346ZL
3000	600	3534710	35347HDZ	–	35347ZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
Сертификат соответствия сейсмостойкость 9 баллов по шкале MSK-64	PDF 490.52 kB
