Лоток перфорированный 400х100 L3000, толщ. 1 мм
Код: 3534510
Выведено из ассортимента
Рекомендуемая замена: 35345
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м
| Вес, кг: | 4,317 |
| Объем, м3: |
0,02050
?
|
Выберите файл для скачивания
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 100 мм и ширину 400 мм, толщина стали - 1 мм, длина секции - 3000 мм.
Подробнее
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 100 мм и ширину 400 мм, толщина стали - 1 мм, длина секции - 3000 мм.
| Цвет | Светло-серый |
| Ширина, мм | 400 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 3000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Полезное сечение, мм² | 39500 |
| С крышкой | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток перфорированный |
| Длина | 3000 мм |
| Ширина | 400 мм |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 1 мм |
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Таблица подбора
| Длина L, мм | Ширина B, мм | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|
|
3000
|
100
|
–
|
|||
|
3000
|
150
|
–
|
|||
|
3000
|
200
|
–
|
|||
|
3000
|
300
|
–
|
|||
|
3000
|
400
|
–
|
|||
|
3000
|
500
|
–
|
|||
|
3000
|
600
|
–
|

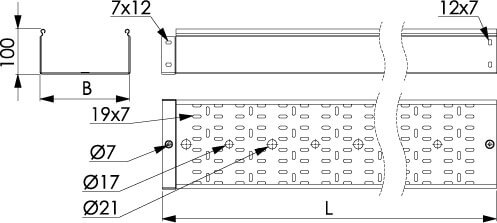

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
