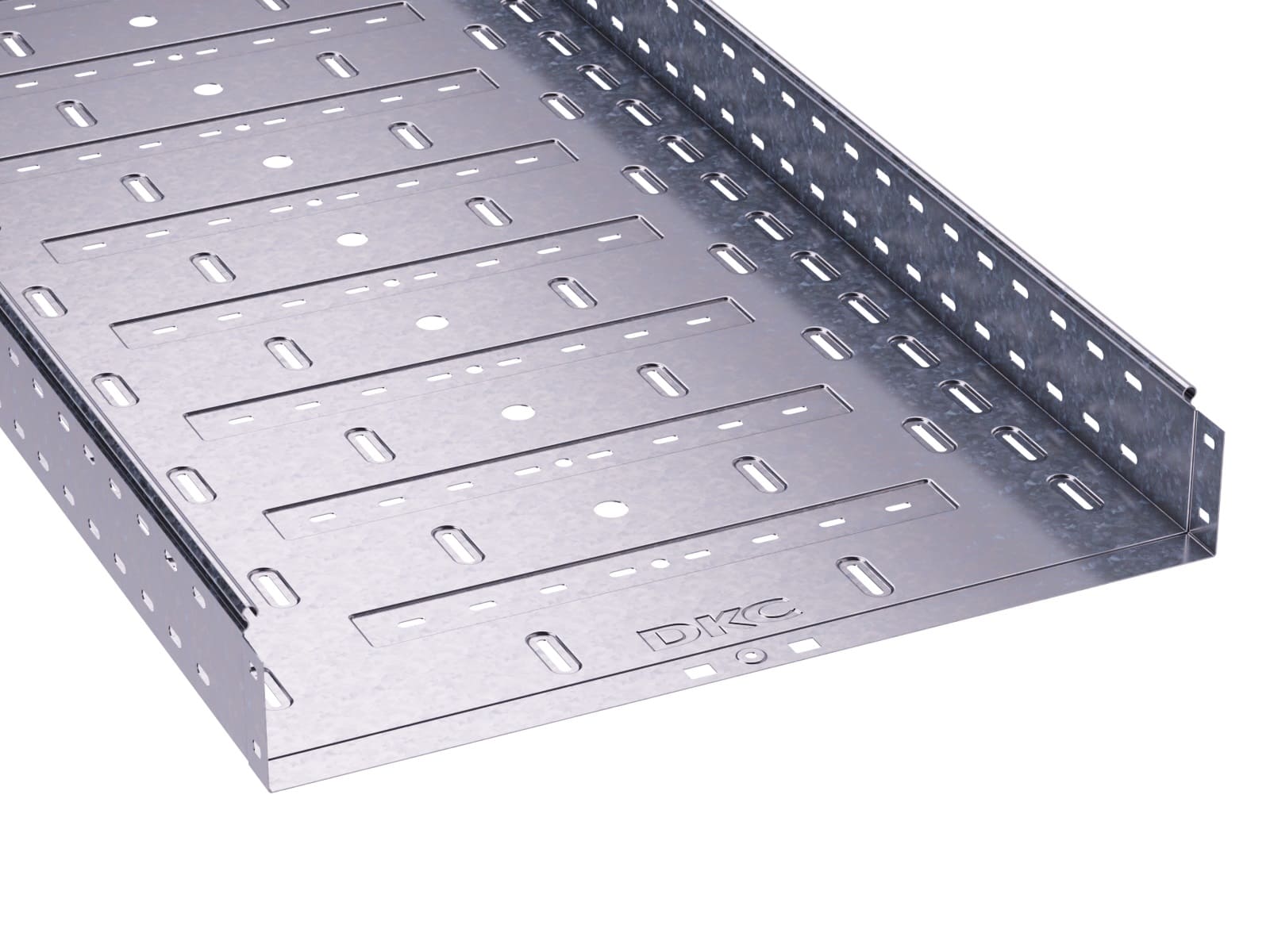

Лоток перфорированный 600х100 L3000
Лоток перфорированный 600х100 L3000
Код:
35347
Задать вопрос
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

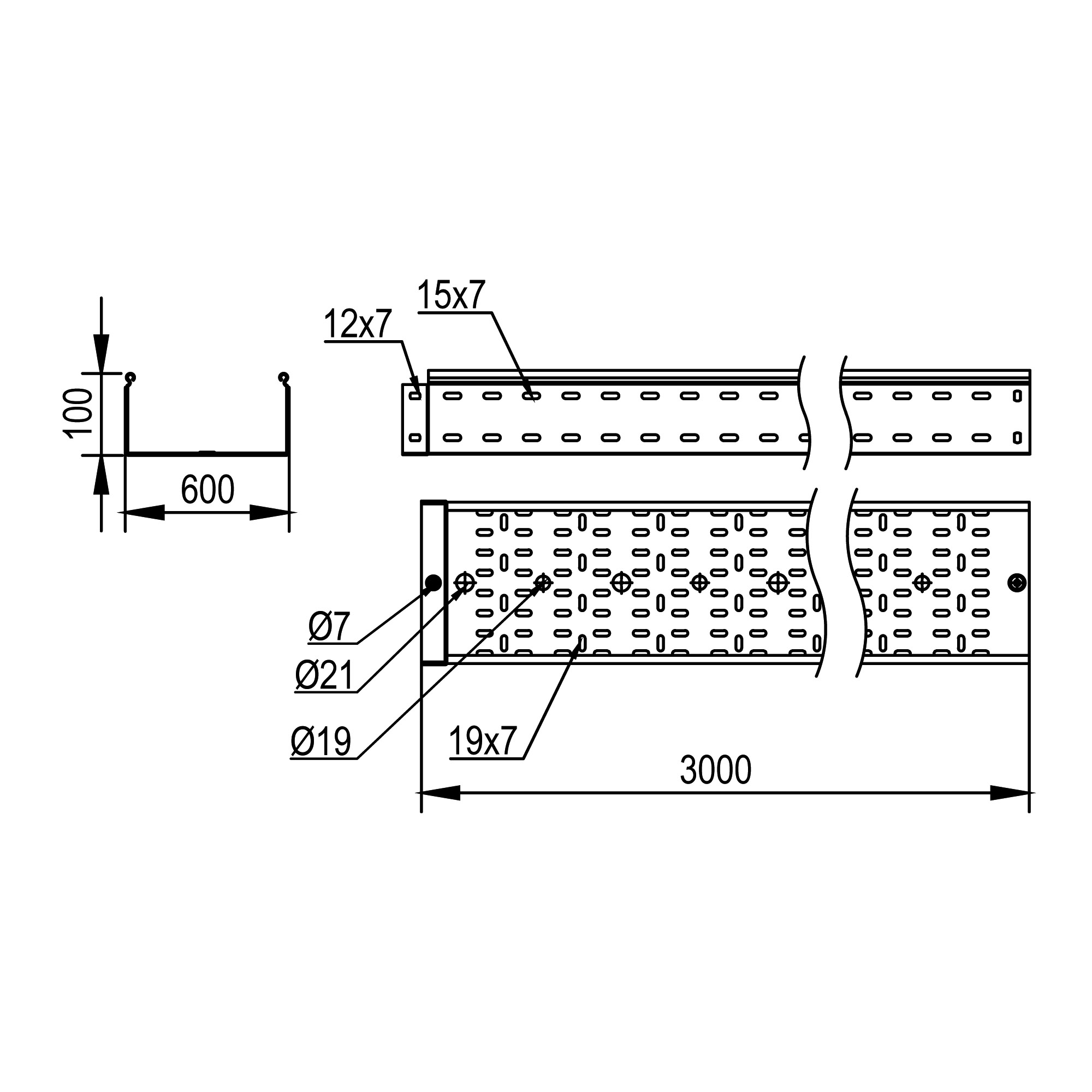

Толщина стали – 0,9 мм, высота лотка – 100 мм, ширина – 600 мм, длина – 3000 мм. Полезное сечение – 60000 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Карточка товара
Характеристики
Аксессуары
Аналоги
Таблица подбора
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
600
Модель/исполнение
Без разъема/соединителя
Высота, мм
100
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
0,9
Перфорированная боковая стенка
Да
Вид/марка материала
Прочее
Длина, мм
3000
Материал
Сталь
Перфорация в основании для монтажа
Да
Полезное сечение, мм²
60000
Материал
сталь оцинкованная по методу Сендзимира
Перфорация
Есть
Высота, мм
100
Ширина, мм
600
Длина, мм
3000
Т.И.З., мм2
60000
Толщина листовой стали, мм
0.9
Аксессуары
Клейкая бандажная лента IP44 на стык лотков
Код: 37557
Клейкая бандажная лента IP44 на борт лотка
Код: 37558
Крышка на переходник RRS левосторонний 600/300
Код: 38072
Угол вертикальный вверх 90 50х50, глухой
Код: 39001
Ответвитель горизонтальный Т-образный 50х50, глухой
Код: 39003
Ответвитель горизонтальный Х-образный 50х50, глухой
Код: 39004
Разворот плоскости левый 50х50, глухой
Код: 39005
Разворот плоскости правый 50х50, глухой
Код: 39006
Крышка на угол CPO 90 горизонтальный 90° осн.600
Код: 38008
Винт для электрического соединения М5х8
Код: CM030508
Цинковая краска-спрей
Код: 37039HDZ
Крышка CDV 90 на угол вертикальный внеш. осн. 600
Код: 38347
Крышка на переходник RRC симметричный 600/500
Код: 38193
Крышка на лоток с заземлением осн. 600 L 3000, толщ 1,0мм
Код: 3552810
Никелированная пластина для заземления PTCE
Код: 37501
Крышка с заземлением на лоток осн.600 L3000
Код: 35528
Аналоги
Лоток 600х100 L 3000 толщ. 1,5 мм, горячеоцинкованный
Код: 3510715HDZ
Лоток перфорированный 600х100 L3000, толщ. 1 мм
Код: 3534710
Лоток перфорированный 100х600 L3000, толщ. 1,0 мм, горячеоцинкованный
Код: 3534710HDZ
Лоток перфорированный 600х100 L 3000 толщ 1,2 мм
Код: 3534712
Лоток перфорированный 600х100 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код: 3534712HDZ
Лоток перфорированный 600х100 L 3000 толщ. 1,2 мм, цинк-ламельный
Код: 3534712ZL
Лоток перфорированный 600х100 L 3000 толщ 1,5 мм
Код: 3534715
Лоток перфорированный 600х100 L 3000 толщ. 1,5 мм, горячеоцинкованный
Код: 3534715HDZ
Лоток перфорированный 600х100 L 3000 толщ. 1,5 мм, цинк-ламельный
Код: 3534715ZL
Лоток перфорированный 600х100 L3000, горячеоцинкованный
Код: 35347HDZ
Лоток перфорированный 600х100 L 3000, цинк-ламельный
Код: 35347ZL
Лоток перфорированный 100х600х3000, 2,0 мм
Код: SPH30160
Лоток перфорированный 100х600х3000, 2,0 мм, горячеоцинкованный
Код: SPH30160HDZ
Лоток перфорированный 100х600х3000, 2,0 мм, цинк-ламельный
Код: SPH30160ZL
Лоток перфорированный 100х600х4000, 2,0 мм
Код: SPH40160
Лоток перфорированный 100х600х4000, 2,0 мм, горячеоцинкованный
Код: SPH40160HDZ
Лоток перфорированный 100х600х4000, 2,0 мм, цинк-ламельный
Код: SPH40160ZL
Лоток перфорированный 100х600х6000, 2,0 мм
Код: SPH60160
Лоток перфорированный 100х600х6000, 2,0 мм, горячеоцинкованный
Код: SPH60160HDZ
Лоток перфорированный 100х600х6000, 2,0 мм, цинк-ламельный
Код: SPH60160ZL
Таблица подбора
Высота H, мм
Длина L, мм
Ширина B, мм
Толщина (исп. 1), мм
Вес (исп. 1.), кг/м
Т.И.З. мм
2
Код, исп. 1
Код, исп. 2
Код, исп. 3
Код, исп. 4
100
3000
100
0,7
1,47
9800
35341
35341HDZ
–
35341ZL
100
3000
150
0,7
1,67
14800
35342
35342HDZ
–
35342ZL
100
3000
200
0,7
2,23
19700
35343
35343HDZ
–
35343ZL
100
3000
300
0,7
2,27
29600
35344
35344HDZ
–
35344ZL
100
3000
400
0,9
4,23
39500
35345
35345HDZ
–
35345ZL
100
3000
500
0,9
4,93
49500
35346
35346HDZ
–
35346ZL
100
3000
600
0,9
5,64
60000
35347
35347HDZ
–
35347ZL
100
2000
100
0,7
1,47
9800
35331
35331HDZ
–
35331ZL
100
2000
150
0,7
1,67
14800
35332
35332HDZ
–
35332ZL
100
2000
200
0,7
2,23
19700
35333
35333HDZ
–
35333ZL
100
2000
300
0,7
2,27
29600
35334
35334HDZ
–
35334ZL
100
2000
400
0,9
4,23
39500
35335
35335HDZ
–
35335ZL
100
2000
500
0,9
4,93
49500
35336
35336HDZ
–
35336ZL
100
2000
600
0,9
5,64
60000
35337
35337HDZ
–
35337ZL
