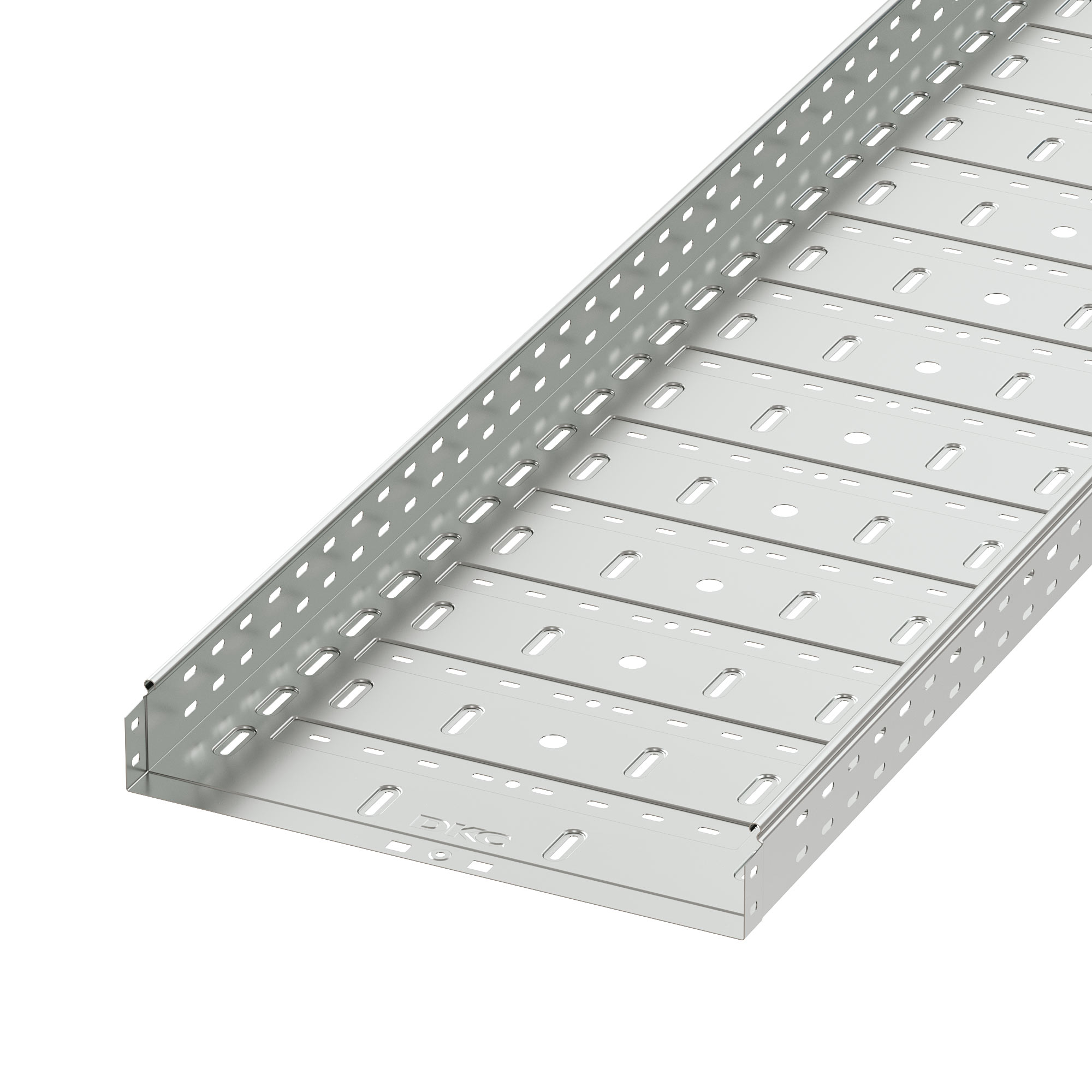

Лоток перфорированный 500х100 L 3000, цинк-ламельный

Код: 35346ZL
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Высота лотка – 100 мм, ширина – 500 мм, длина – 3000 мм, толщина - 1 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
Подробнее
Цвет Светло-серый
Ширина, мм 500
Модель/исполнение Без разъема/соединителя
Высота, мм 100
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 49500
Материал Cталь с цинк-ламельным покрытием
Перфорация Есть
Высота, мм 100
Длина, мм 3000
Толщина листовой стали, мм 1
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
100
3000
100
0,7
1,47
9800
100
3000
150
0,7
1,67
14800
100
3000
200
0,7
2,23
19700
100
3000
300
0,7
2,27
29600
100
3000
400
0,9
4,23
39500
100
3000
500
0,9
4,93
49500
100
3000
600
0,9
5,64
60000
100
2000
100
0,7
1,47
9800
100
2000
150
0,7
1,67
14800
100
2000
200
0,7
2,23
19700
100
2000
300
0,7
2,27
29600
100
2000
400
0,9
4,23
39500
100
2000
500
0,9
4,93
49500
100
2000
600
0,9
5,64
60000
35337
35337ZL
Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
