Лоток перфорированный 200х100 L2000, горячеоцинкованный

Лоток перфорированный 200х100 L2000, горячеоцинкованный

Код: 35333HDZ

Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

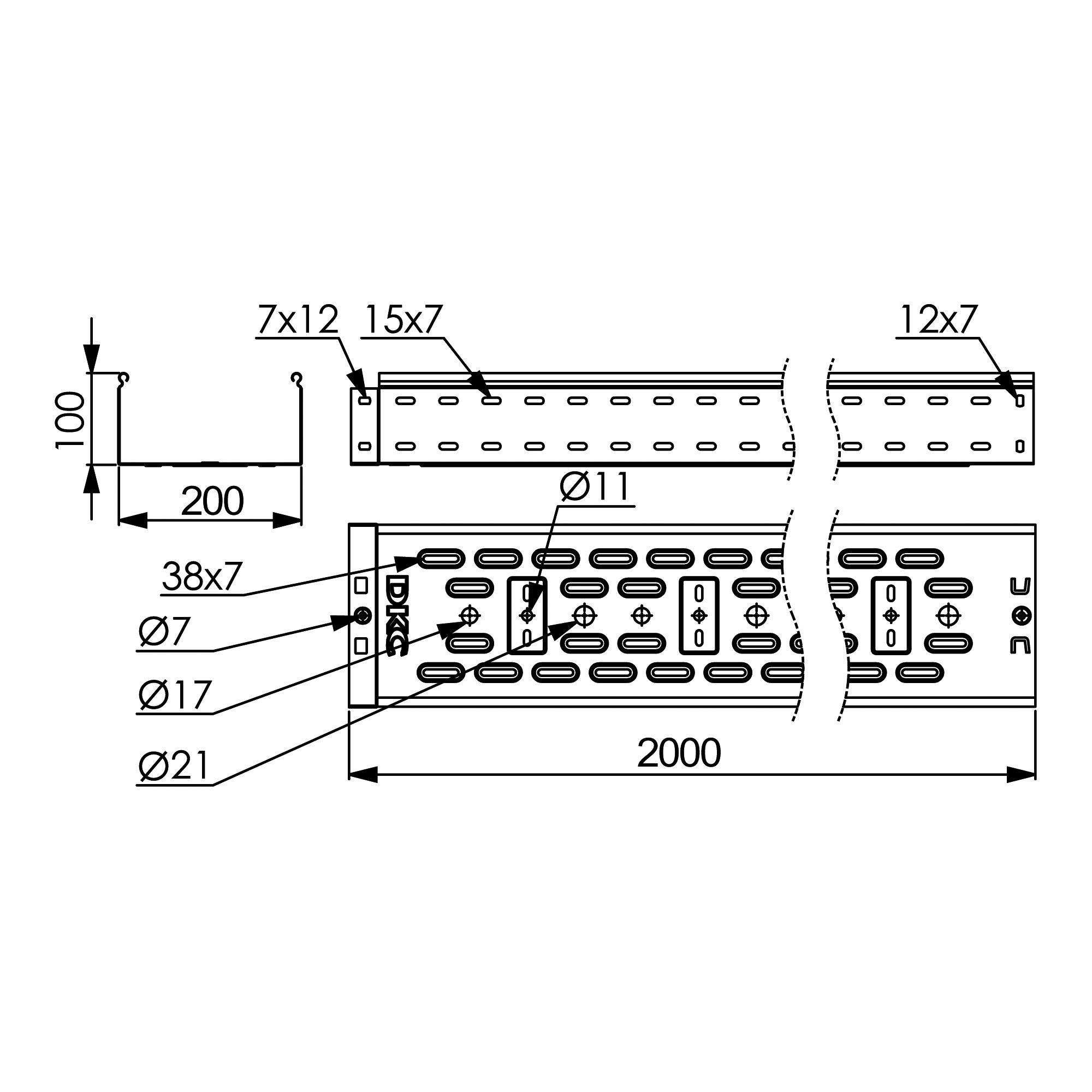

Высота лотка – 100 мм, ширина – 200 мм, длина – 2000 мм, толщина - 0,7 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.

Подробнее

Цвет	Светло-серый
Ширина, мм	200
Модель/исполнение	Без разъема/соединителя
Высота, мм	100
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	0,7

Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Длина, мм	2000
Материал	Сталь
Перфорация в основании для монтажа	Да
Полезное сечение, мм²	19700

Материал	Cталь горячеоцинкованная погружением
Толщина листовой стали, мм	0.7
Перфорация	Есть
Высота, мм	100

Ширина, мм	200
Длина, мм	2000
Т.И.З., мм2	19700

Аксессуары

Аналоги

Лоток перфорированный 200х100 L 2000 толщ. 1,2 мм, горячеоцинкованный

Код: 3533312HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,0 мм, горячеоцинкованный

Код: 3534310HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,0 мм, цинк-ламельный

Код: 3534310ZL

Лоток перфорированный 200х100 L 3000 толщ. 1,2 мм, горячеоцинкованный

Код: 3534312HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,2 мм, цинк-ламельный

Код: 3534312ZL

Лоток перфор 200х100 L3000 толщ.1,5 мм, горячеоцинкованный

Код: 3534315HDZ

Лоток перфорированный 200х100 L 3000 толщ. 1,5 мм, цинк-ламельный

Код: 3534315ZL

Лоток перфорированный 100х200х3000, 2,0 мм, горячеоцинкованный

Код: SPH30120HDZ

Лоток перфорированный 100х200х3000, 2,0 мм, цинк-ламельный

Код: SPH30120ZL

Лоток перфорированный 100х200х4000, 2,0 мм, горячеоцинкованный

Код: SPH40120HDZ

Лоток перфорированный 100х200х4000, 2,0 мм, цинк-ламельный

Код: SPH40120ZL

Лоток перфорированный 100х200х6000, 2,0 мм, горячеоцинкованный

Код: SPH60120HDZ

Лоток перфорированный 100х200х6000, 2,0 мм, цинк-ламельный

Код: SPH60120ZL

Лоток перфорированный 100х200х4000, 1,5 мм, горячеоцинкованный

Код: SPM40120HDZ

Лоток перфорированный 100х200х4000, 1,5 мм, цинк-ламельный

Код: SPM40120ZL

Лоток перфорированный 100х200х6000, 1,5 мм, горячеоцинкованный

Код: SPM60120HDZ

Лоток перфорированный 100х200х6000, 1,5 мм, цинк-ламельный

Код: SPM60120ZL

Лоток перфорированный 100х200х4000, 1,2 мм, горячеоцинкованный

Код: SPN40120HDZ

Лоток перфорированный 100х200х4000, 1,2 мм, цинк-ламельный

Код: SPN40120ZL

Лоток перфорированный 100х200х6000, 1,2 мм, горячеоцинкованный

Код: SPN60120HDZ

Таблица подбора

Высота H, мм	Длина L, мм	Ширина B, мм	Толщина (исп. 1), мм	Вес (исп. 1.), кг/м	Т.И.З. мм ²	Код, исп. 1	Код, исп. 2	Код, исп. 3	Код, исп. 4
100	3000	100	0,7	1,47	9800	35341	35341HDZ	–	35341ZL
100	3000	150	0,7	1,67	14800	35342	35342HDZ	–	35342ZL
100	3000	200	0,7	2,23	19700	35343	35343HDZ	–	35343ZL
100	3000	300	0,7	2,27	29600	35344	35344HDZ	–	35344ZL
100	3000	400	0,9	4,23	39500	35345	35345HDZ	–	35345ZL
100	3000	500	0,9	4,93	49500	35346	35346HDZ	–	35346ZL
100	3000	600	0,9	5,64	60000	35347	35347HDZ	–	35347ZL
100	2000	100	0,7	1,47	9800	35331	35331HDZ	–	35331ZL
100	2000	150	0,7	1,67	14800	35332	35332HDZ	–	35332ZL
100	2000	200	0,7	2,23	19700	35333	35333HDZ	–	35333ZL
100	2000	300	0,7	2,27	29600	35334	35334HDZ	–	35334ZL
100	2000	400	0,9	4,23	39500	35335	35335HDZ	–	35335ZL
100	2000	500	0,9	4,93	49500	35336	35336HDZ	–	35336ZL
100	2000	600	0,9	5,64	60000	35337	35337HDZ	–	35337ZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
