Лоток перфорированный 400х50 L 2000, цинк-ламельный

Код: 35256ZL
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

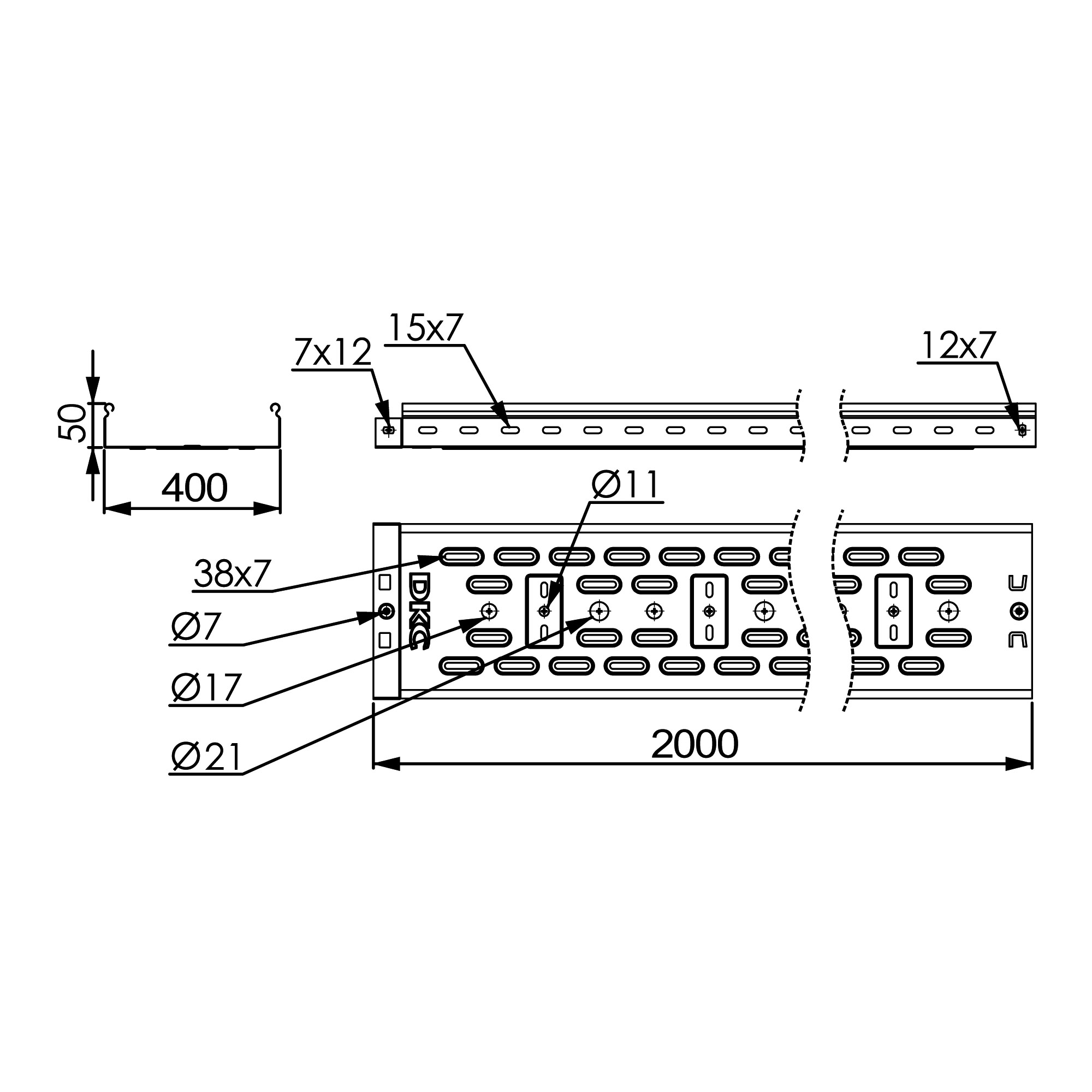

Толщина стали – 0,9 мм, высота лотка – 50 мм, ширина – 400 мм, длина – 2000 мм. Полезное сечение – 19600 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
Подробнее
Материал Цинк-ламельное покрытие
Высота, мм 50
Ширина, мм 400
Длина, мм 2000
Толщина листовой стали, мм 1
Перфорация есть
Цвет Светло-серый
Ширина, мм 400
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 2000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм2 19600
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/мм Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
50
3000
50
0,7
0,8
2500
50
3000
100
0,7
1,03
4900
50
3000
150
0,7
1,23
7400
50
3000
200
0,7
1,7
9800
50
3000
300
0,7
2,23
14700
50
3000
400
0,9
3,26
19600
50
3000
500
0,9
4,25
24500
50
3000
600
0,9
4,94
30000
50
2000
50
0,7
0,8
2500
50
2000
100
0,7
1,03
4900
50
2000
150
0,7
1,23
7400
50
2000
200
0,7
1,7
9800
50
2000
300
0,7
2,23
14700
50
2000
400
0,9
3,26
19600
50
2000
500
0,9
4,25
24500
50
2000
600
0,9
4,94
30000
35258
35258ZL
