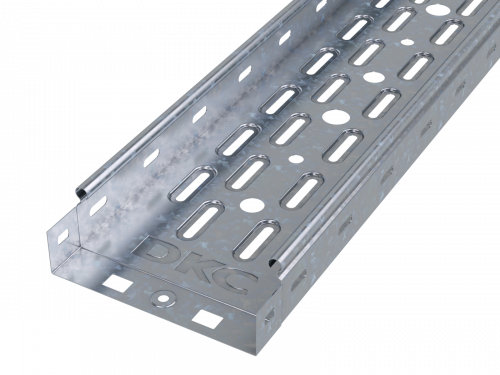

Лоток перфорированный 150х50 L 2000, цинк-ламельный
Код: 35253ZL
Тип упаковки:
Кол-во в упаковке: 16
Ед. изм: м
| Вес, кг: | 1,320 |
| Объем, м3: |
0,00400
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

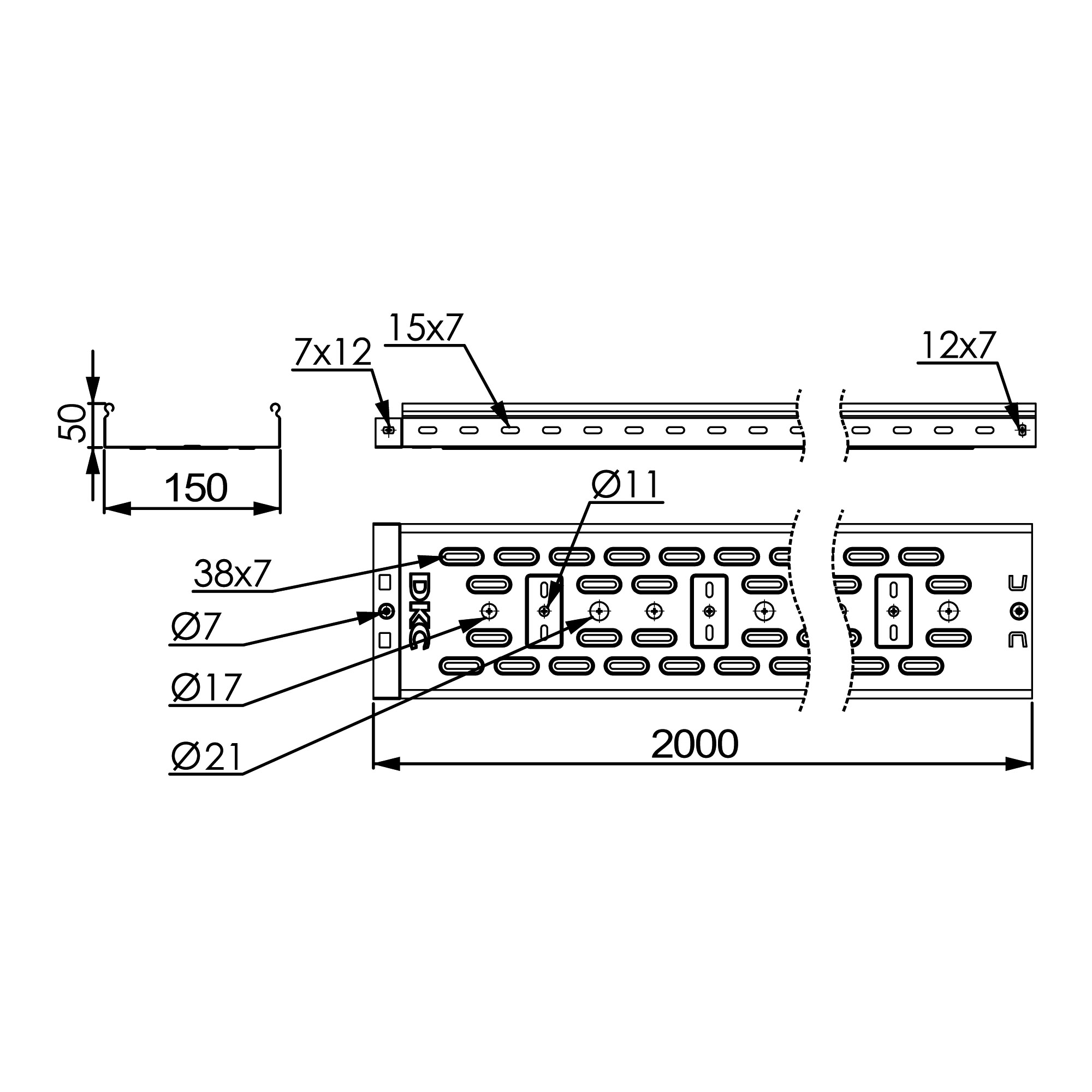

Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 150 мм, длина – 2000 мм. Полезное сечение – 7400 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
Подробнее
Толщина стали – 0,7 мм, высота лотка – 50 мм, ширина – 150 мм, длина – 2000 мм. Полезное сечение – 7400 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
| Цвет | Светло-серый |
| Ширина, мм | 150 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Толщина материала, мм | 0.7 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 2000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Полезное сечение, мм² | 7400 |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток перфорированный |
| Длина | 2000 мм |
| Ширина | 150 мм |
| Высота | 50 мм |
| Материал | Cталь с цинк-ламельным покрытием |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 0.7 мм |
Аксессуары
Таблица подбора
| Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|---|---|---|---|
|
50
|
3000
|
50
|
0,7
|
0,8
|
2500
|
–
|
|||
|
50
|
3000
|
100
|
0,7
|
1,03
|
4900
|
–
|
|||
|
50
|
3000
|
150
|
0,7
|
1,23
|
7400
|
–
|
|||
|
50
|
3000
|
200
|
0,7
|
1,7
|
9800
|
–
|
|||
|
50
|
3000
|
300
|
0,7
|
2,23
|
14700
|
–
|
|||
|
50
|
3000
|
400
|
0,9
|
3,26
|
19600
|
–
|
|||
|
50
|
3000
|
500
|
0,9
|
4,25
|
24500
|
–
|
|||
|
50
|
3000
|
600
|
0,9
|
4,94
|
30000
|
–
|
|||
|
50
|
2000
|
50
|
0,7
|
0,8
|
2500
|
–
|
|||
|
50
|
2000
|
100
|
0,7
|
1,03
|
4900
|
–
|
|||
|
50
|
2000
|
150
|
0,7
|
1,23
|
7400
|
–
|
|||
|
50
|
2000
|
200
|
0,7
|
1,7
|
9800
|
–
|
|||
|
50
|
2000
|
300
|
0,7
|
2,23
|
14700
|
–
|
|||
|
50
|
2000
|
400
|
0,9
|
3,26
|
19600
|
–
|
|||
|
50
|
2000
|
500
|
0,9
|
4,25
|
24500
|
–
|
|||
|
50
|
2000
|
600
|
0,9
|
4,94
|
30000
|
35258
|
–
|
