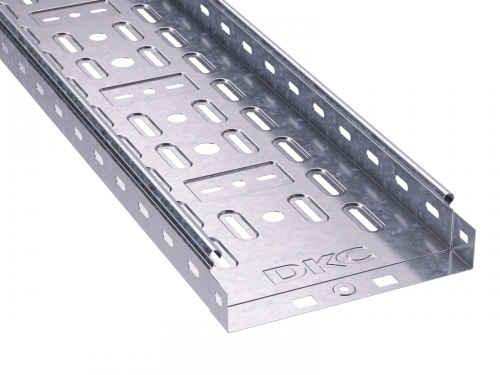

Лоток перфорированный 200х50 L3000
Код:
35264
Код:
35264
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

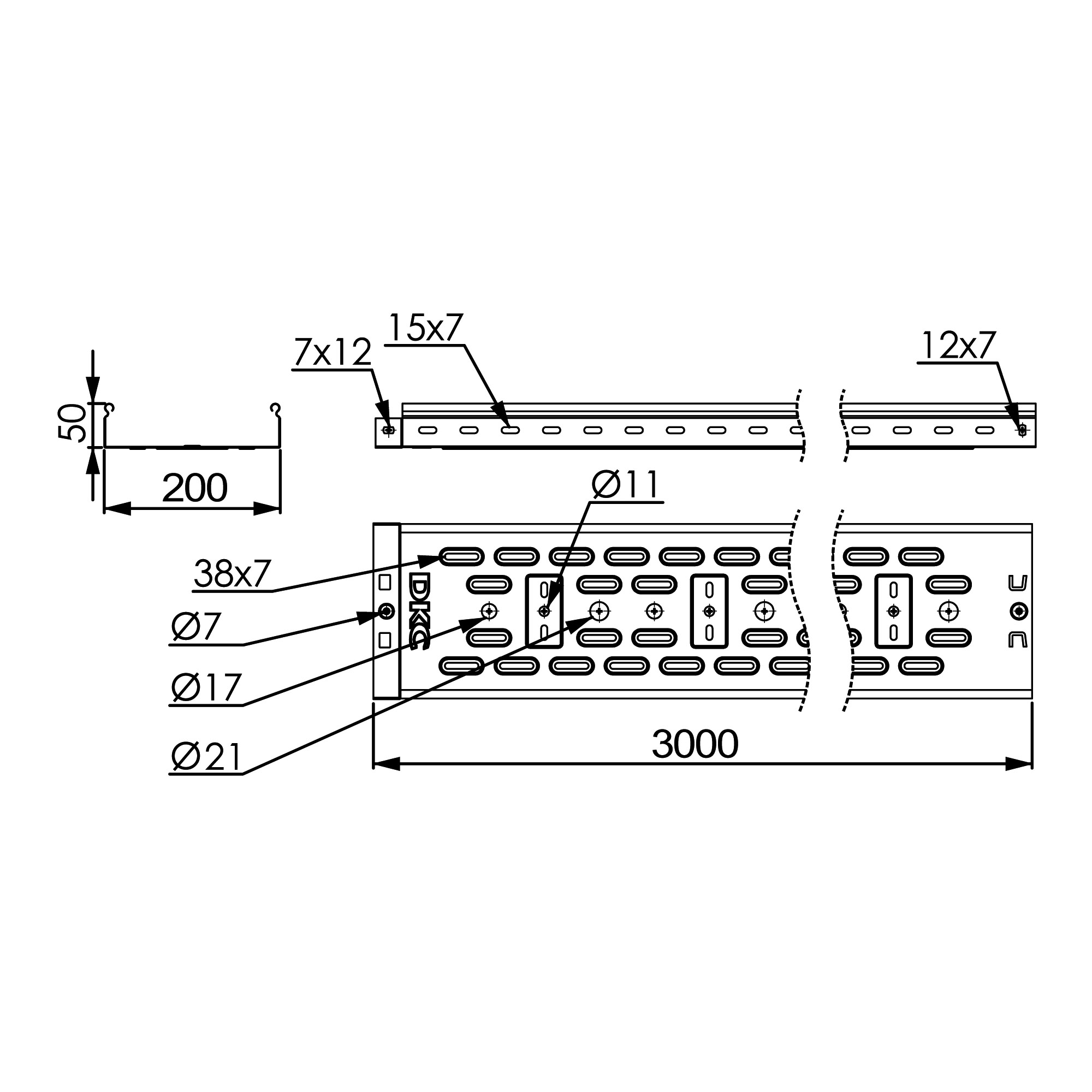

Лоток имеет стандартные размеры 200х50 мм, его можно использовать для монтажа различных электрических систем. Длина изделия составляет 3000 мм, что обеспечивает удобство при прокладке силовых и слаботочных линий. Перфорированная конструкция позволяет крепить лоток к несущим конструкциям с помощью крепежных элементов, входящих в комплект поставки.<br/><br/>Одним из преимуществ перфорированного лотка является надежность. Изделие из высокопрочного материала обеспечивает длительный срок службы и устойчивость к коррозии. Горячеоцинкованное покрытие защищает изделие от воздействия агрессивных факторов окружающей среды в уличной установке.<br/><br/>Благодаря перфорированной структуре, лоток легко монтируется и демонтируется, что упрощает установку и обслуживания электрических систем.
Подробнее
| Цвет | Серый |
| Ширина, мм | 200 |
| Модель/исполнение | С интегрированным соединит. разъемом |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.7 |
| Перфорированная боковая стенка | Да |
| Длина, мм | 3000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Полезное сечение, мм² | 9800 |
| Вид/ марка материала | Сталь |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Перфорированные лотки |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Высота | 50 мм |
| Длина | 3000 мм |
| Толщина | 0.7 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 200 мм |
Таблица подбора
| Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|---|---|---|---|
|
50
|
3000
|
50
|
0,7
|
0,8
|
2500
|
–
|
|||
|
50
|
3000
|
100
|
0,7
|
1,03
|
4900
|
–
|
|||
|
50
|
3000
|
150
|
0,7
|
1,23
|
7400
|
–
|
|||
|
50
|
3000
|
200
|
0,7
|
1,7
|
9800
|
–
|
|||
|
50
|
3000
|
300
|
0,7
|
2,23
|
14700
|
–
|
|||
|
50
|
3000
|
400
|
0,9
|
3,26
|
19600
|
–
|
|||
|
50
|
3000
|
500
|
0,9
|
4,25
|
24500
|
–
|
|||
|
50
|
3000
|
600
|
0,9
|
4,94
|
30000
|
–
|
|||
|
50
|
2000
|
50
|
0,7
|
0,8
|
2500
|
–
|
|||
|
50
|
2000
|
100
|
0,7
|
1,03
|
4900
|
–
|
|||
|
50
|
2000
|
150
|
0,7
|
1,23
|
7400
|
–
|
|||
|
50
|
2000
|
200
|
0,7
|
1,7
|
9800
|
–
|
|||
|
50
|
2000
|
300
|
0,7
|
2,23
|
14700
|
–
|
|||
|
50
|
2000
|
400
|
0,9
|
3,26
|
19600
|
–
|
|||
|
50
|
2000
|
500
|
0,9
|
4,25
|
24500
|
–
|
|||
|
50
|
2000
|
600
|
0,9
|
4,94
|
30000
|
35258
|
–
|
35258ZL
|
