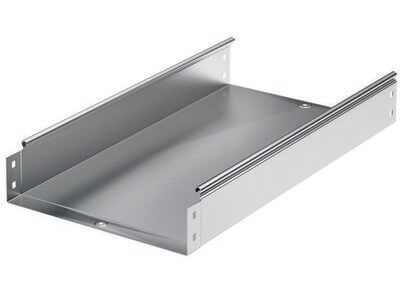

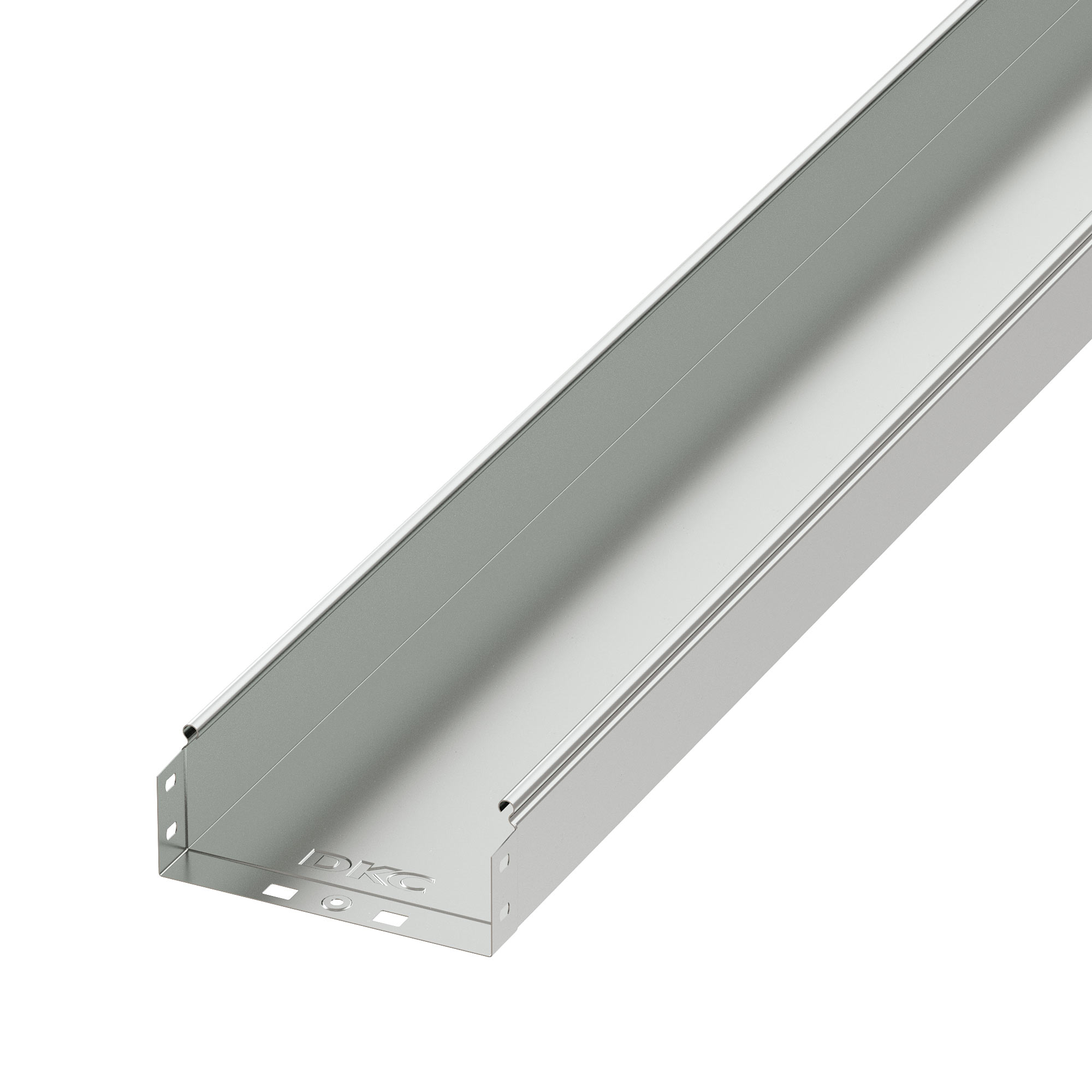

Лоток 400х80 L3000, горячеоцинкованный

Код: 35066HDZ

Лоток 400х80 L3000, горячеоцинкованный

Код: 35066HDZ

Ширина:

Толщина:

Материал: ?

Вес, кг: 5,300
Объем, м3: 0,01640
?
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 1 мм, высота лотка – 80 мм, ширина – 400 мм, длина – 3000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Подробнее
Цвет Светло-серый
Ширина, мм 400
Модель/исполнение С интегрированным соединит. разъемом
Высота, мм 80
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 1
Перфорированная боковая стенка Нет
Вид/ марка материала Сталь
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 31500
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип продукции Неперфорированные лотки
Тип лотка Листовые лотки - "S5 Combitech"
Высота 80 мм
Длина 3000 мм
Толщина 1.0 мм
Материал Сталь горячеоцинкованная погружением
Ширина 400 мм
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
1 Лоток перфорированный 400х100 L3000
Лоток перфорированный 400х100 L3000
Лоток перфорированный 400х100 L3000 Код: 35345 Посмотреть
2 Крышка с заземлением на лоток осн.400 L3000
Крышка с заземлением на лоток осн.400 L3000
Крышка с заземлением на лоток осн.400 L3000 Код: 35526 Посмотреть
3 Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36026K Посмотреть
4 Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400 Код: 38006
5 Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36684K Посмотреть
6 Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200
Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200
Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200 Код: 38204 Посмотреть
7 Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36161K Посмотреть
8 Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы Код: 37633K Посмотреть
9 Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами Код: 37066K Посмотреть
10 Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол  вертикальный  внешний CDSD 90  осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами Код: 37012K Посмотреть
11 Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36531K Посмотреть
12 Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа Код: 37382K Посмотреть
13 Фланец соединительный FR 300/80
Фланец соединительный FR 300/80
Фланец соединительный FR 300/80 Код: 37435 Посмотреть
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
80
3000
80
0,7
1,48
6200
80
3000
100
0,7
1,6
7800
80
3000
150
0,7
1,88
11800
80
3000
200
0,8
2,46
15700
80
3000
300
0,8
3,1
23600
80
3000
400
1,0
4,64
31500
80
3000
500
1,0
5,44
39500
80
3000
600
1,0
6,63
48000
80
2000
80
0,7
1,48
6200
80
2000
100
0,7
1,6
7800
80
2000
150
0,7
1,88
11800
80
2000
200
0,8
2,46
15700
80
2000
300
0,8
3,1
23600
80
2000
400
1,0
4,64
31500
80
2000
500
1,0
5,44
39500
80
2000
600
1,0
6,63
48000
