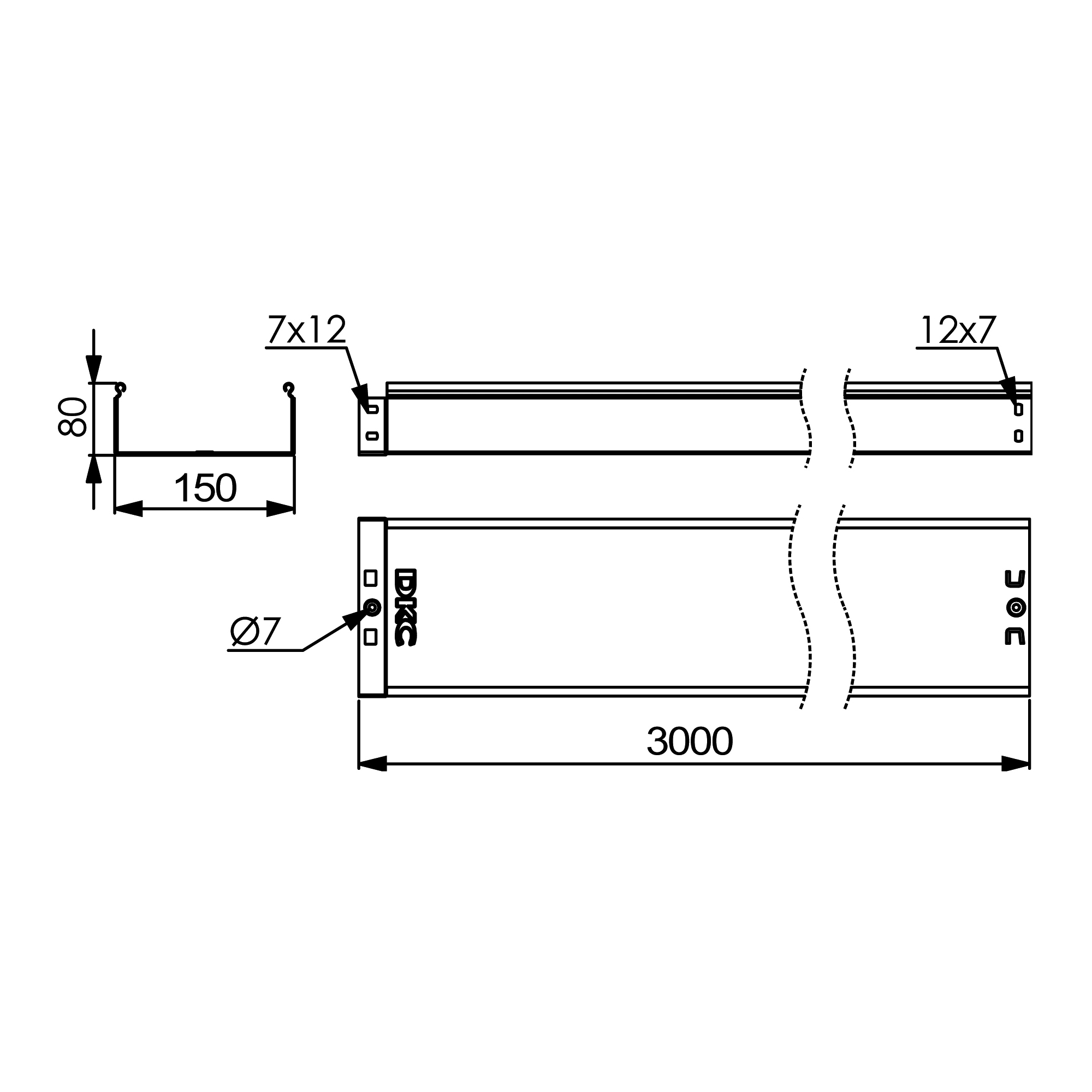

Лоток 150х80 L 3000, цинк-ламельный
Код: 35063ZL
Тип упаковки:
Кол-во в упаковке: 24
Ед. изм: м
| Вес, кг: | 2,010 |
| Объем, м3: |
0,00640
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 0,7 мм, высота лотка – 80 мм, ширина – 150 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Толщина стали – 0,7 мм, высота лотка – 80 мм, ширина – 150 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Цвет | Светло-серый |
| Ширина, мм | 150 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Толщина материала, мм | 0.7 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 3000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Полезное сечение, мм² | 11800 |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 3000 мм |
| Ширина | 150 мм |
| Высота | 80 мм |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 0.7 мм |
| Материал | Cталь с цинк-ламельным покрытием |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Таблица подбора
| Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|---|---|---|---|
|
80
|
3000
|
80
|
0,7
|
1,48
|
6200
|
–
|
|||
|
80
|
3000
|
100
|
0,7
|
1,6
|
7800
|
–
|
|||
|
80
|
3000
|
150
|
0,7
|
1,88
|
11800
|
–
|
|||
|
80
|
3000
|
200
|
0,8
|
2,46
|
15700
|
–
|
|||
|
80
|
3000
|
300
|
0,8
|
3,1
|
23600
|
–
|
|||
|
80
|
3000
|
400
|
1,0
|
4,64
|
31500
|
–
|
|||
|
80
|
3000
|
500
|
1,0
|
5,44
|
39500
|
–
|
|||
|
80
|
3000
|
600
|
1,0
|
6,63
|
48000
|
–
|
|||
|
80
|
2000
|
80
|
0,7
|
1,48
|
6200
|
–
|
|||
|
80
|
2000
|
100
|
0,7
|
1,6
|
7800
|
–
|
|||
|
80
|
2000
|
150
|
0,7
|
1,88
|
11800
|
–
|
|||
|
80
|
2000
|
200
|
0,8
|
2,46
|
15700
|
–
|
|||
|
80
|
2000
|
300
|
0,8
|
3,1
|
23600
|
–
|
|||
|
80
|
2000
|
400
|
1,0
|
4,64
|
31500
|
–
|
|||
|
80
|
2000
|
500
|
1,0
|
5,44
|
39500
|
–
|
|||
|
80
|
2000
|
600
|
1,0
|
6,63
|
48000
|
–
|
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
