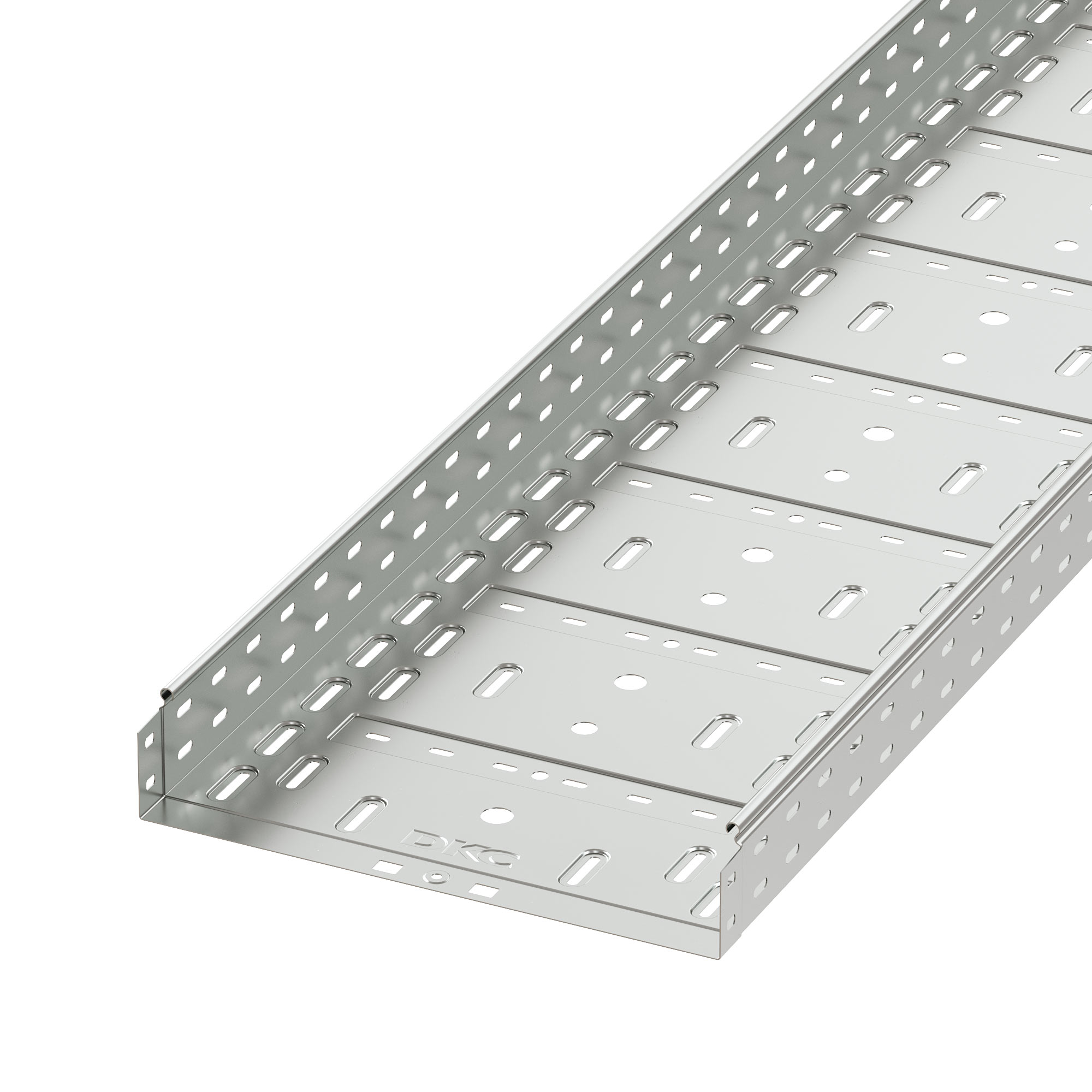

Лоток перфорированный 400х80 L 2000, цинк-ламельный

Код: 35316ZL
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

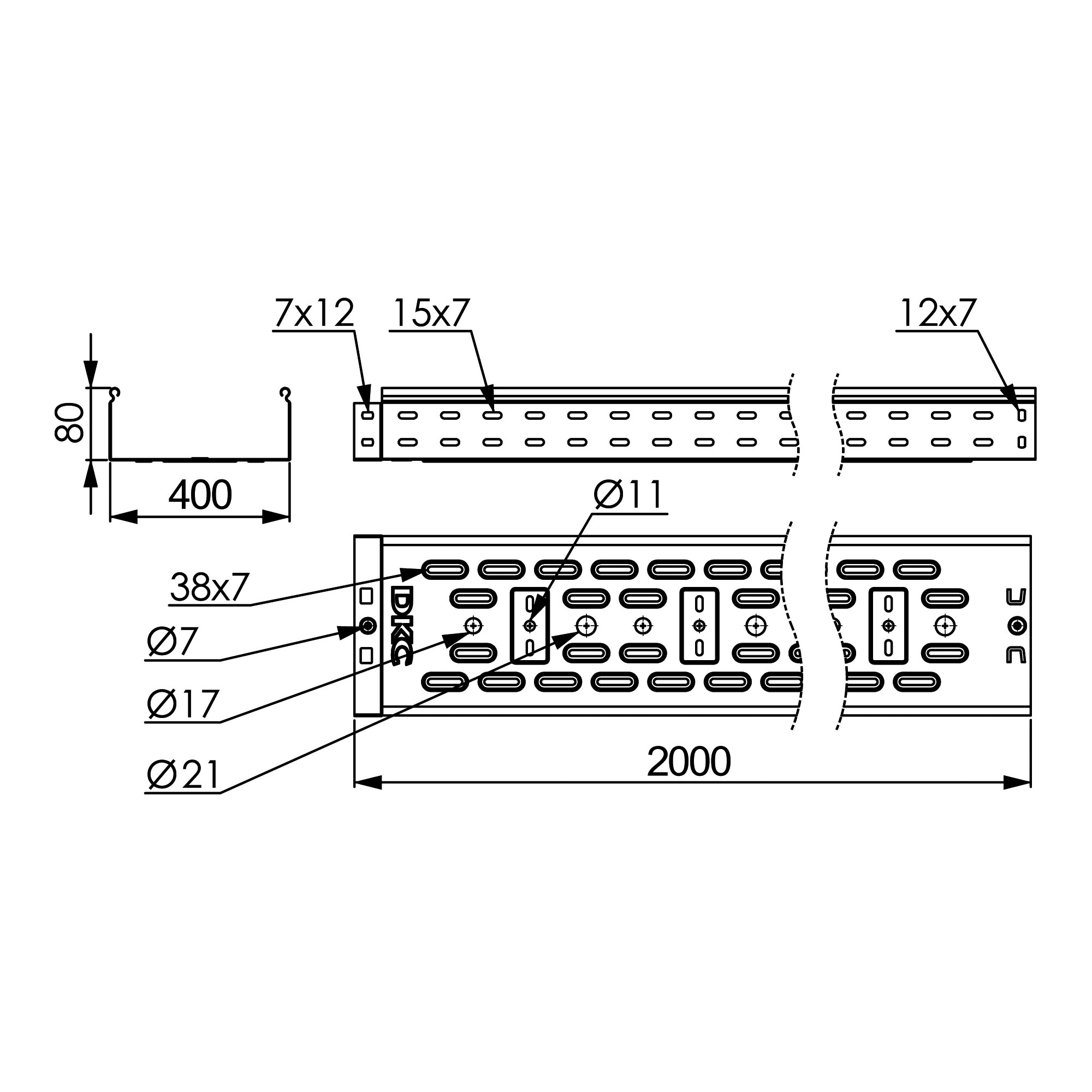

Толщина стали – 0,9 мм, высота лотка – 80 мм, ширина – 400 мм, длина – 2000 мм. Полезное сечение – 31500 мм. Перфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие, устойчивое к коррозии из химически активной магниевой смолы с добавлением хлопьев цинка и алюминия. Цинк-ламельное покрытие изделий ДКС по коррозионной устойчивости аналогично покрытию "Горячий цинк". Оно обеспечивает электрохимическую и барьерную защиту от коррозии.
Подробнее
Цвет Светло-серый
Ширина, мм 400
Модель/исполнение Без разъема/соединителя
Высота, мм 80
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 2000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 31500
Материал Cталь с цинк-ламельным покрытием
Перфорация Есть
Высота, мм 80
Ширина, мм 400
Длина, мм 2000
Т.И.З., мм2 31500
Толщина листовой стали, мм 1
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/м Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
80
3000
80
0,7
1,2
6200
80
3000
100
0,7
1,27
7800
80
3000
150
0,7
1,5
11800
80
3000
200
0,7
2
15700
80
3000
300
0,7
2,53
23600
80
3000
400
0,9
3,95
31500
80
3000
500
0,9
4,65
39500
80
3000
600
0,9
5,35
48000
80
2000
80
0,7
1,2
6200
80
2000
100
0,7
1,27
7800
80
2000
150
0,7
1,5
11800
80
2000
200
0,7
2
15700
80
2000
300
0,7
2,53
23600
80
2000
400
0,9
3,95
31500
80
2000
500
0,9
4,63
39500
80
2000
600
0,9
5,35
48000
