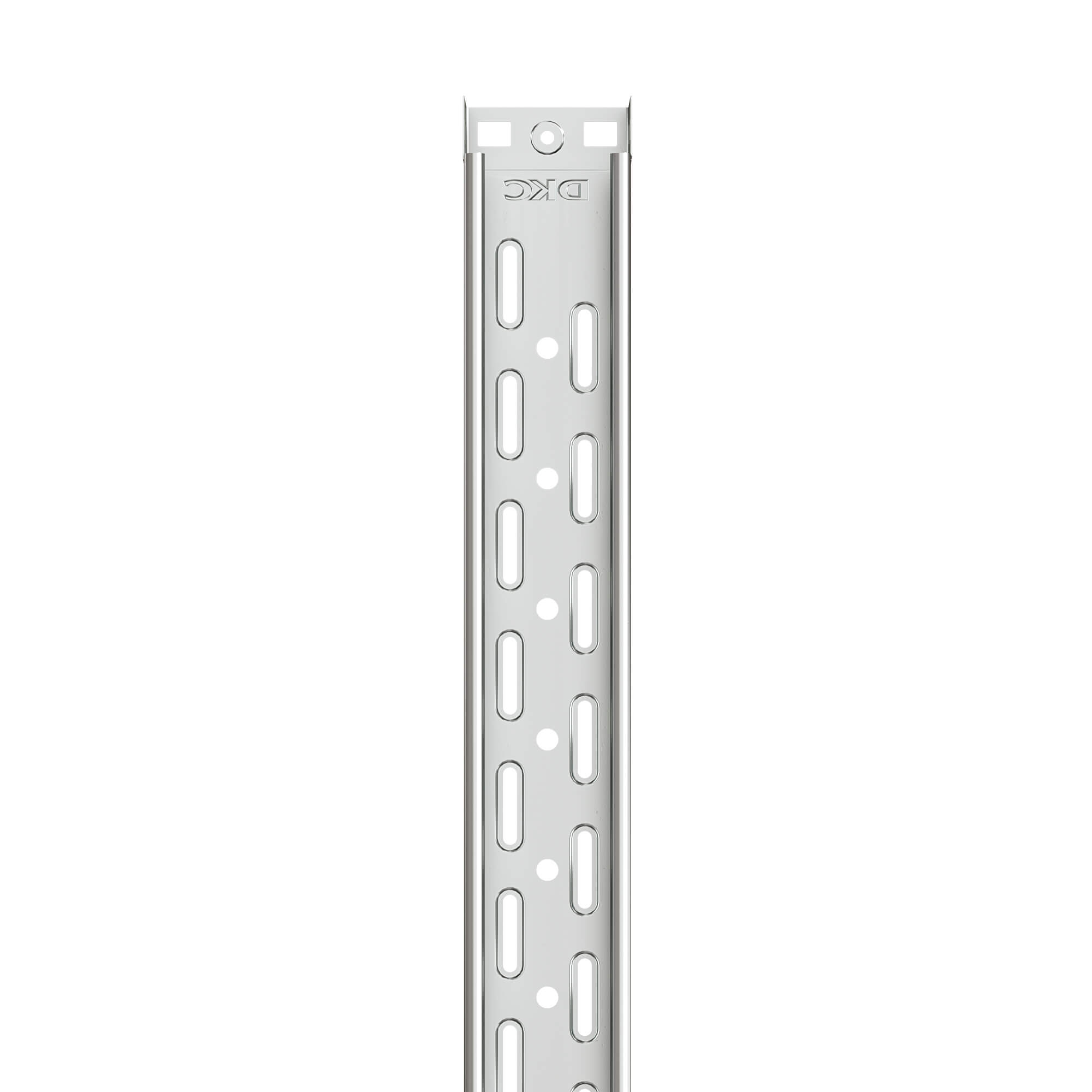

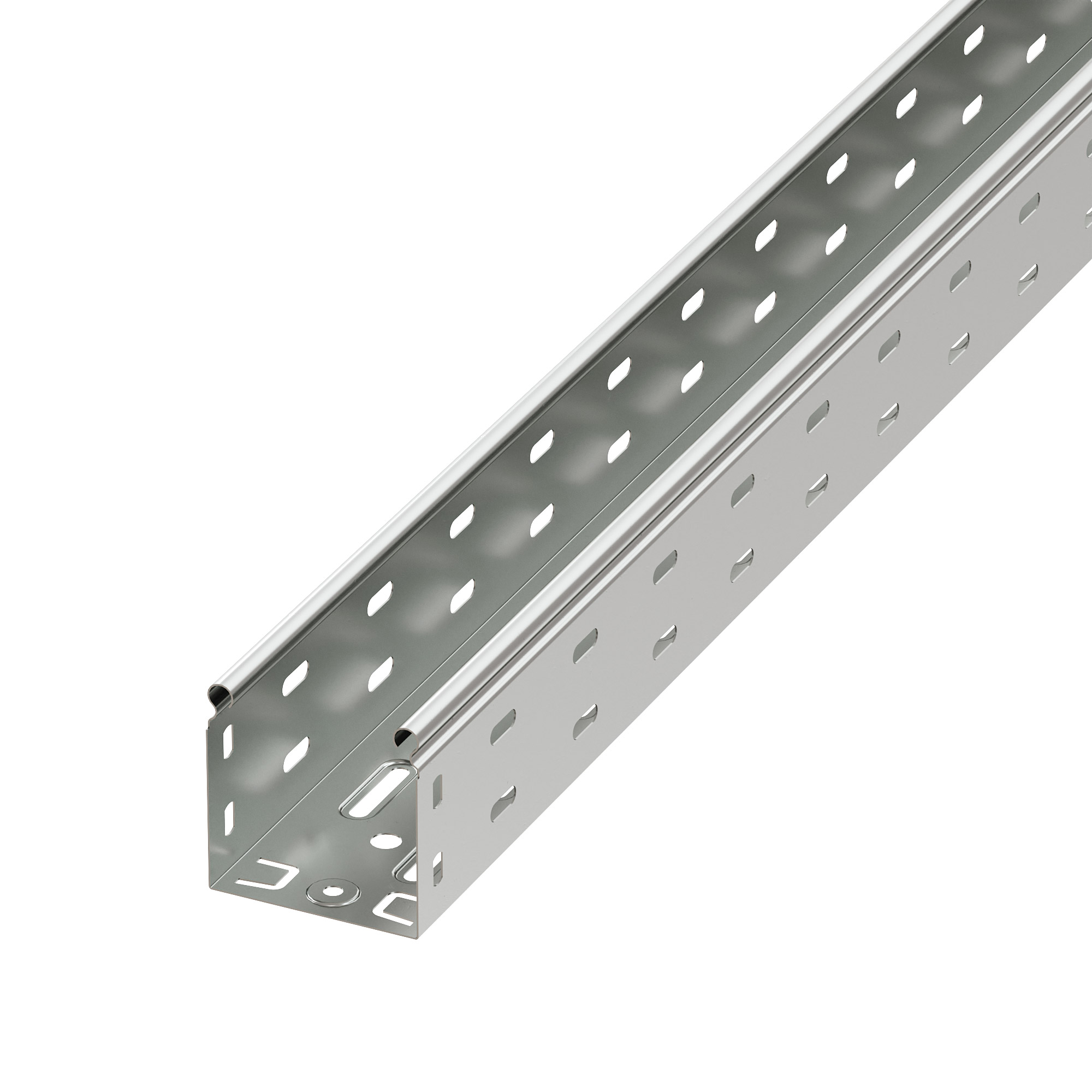

Лоток перфорированный 80х80 L3000

Код: 35301
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

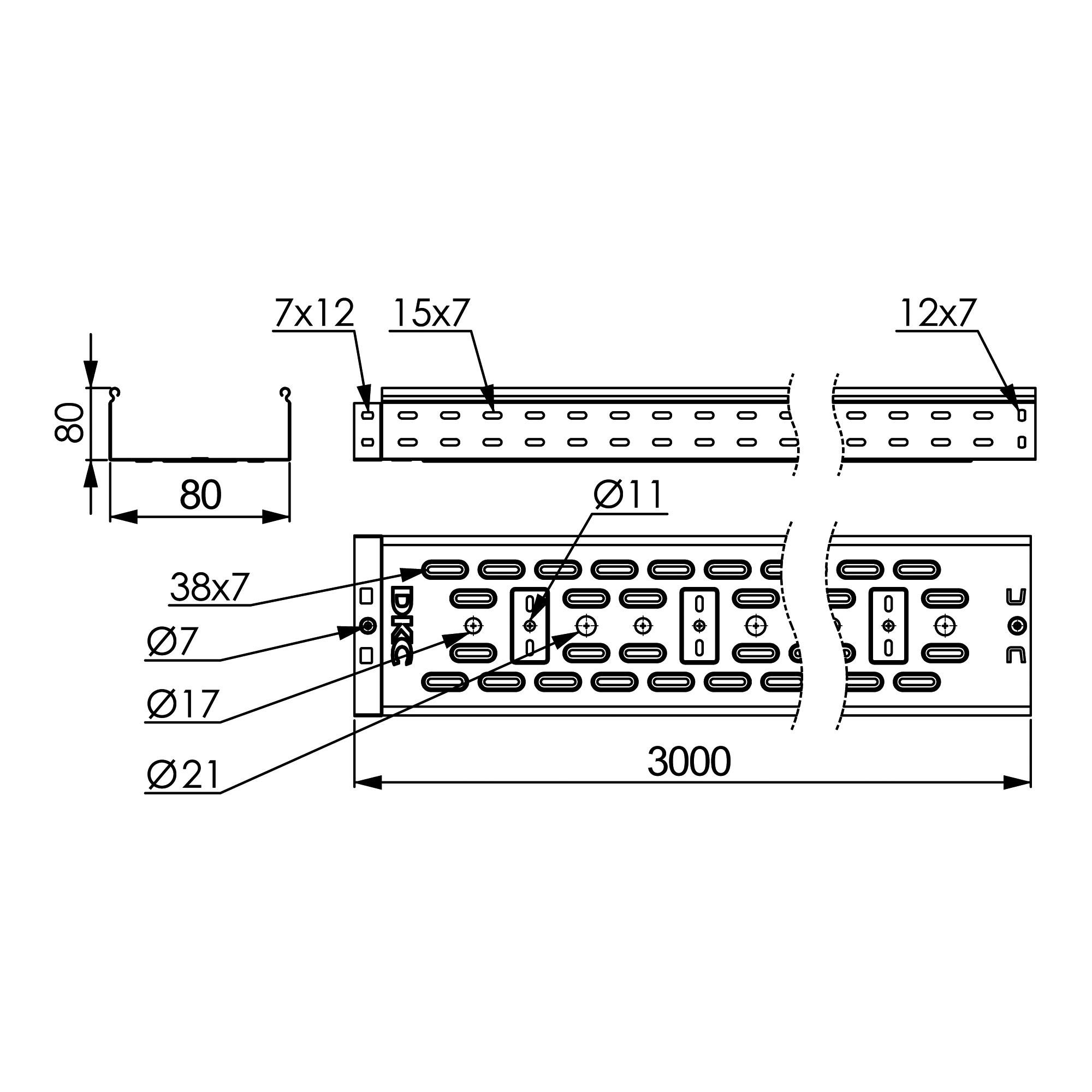

Толщина стали – 0,7 мм, высота лотка – 80 мм, ширина – 80 мм, длина – 3000 мм. Полезное сечение – 6200 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Материал Сталь, оцинкованная по методу Сендзимира
Высота, мм 80
Ширина, мм 80
Длина, мм 3000
Т.И.З., мм2 6200
Толщина листовой стали, мм 0,7
Перфорация есть
Цвет Светло-серый
Ширина, мм 80
Модель/исполнение Без разъема/соединителя
Высота, мм 80
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 0,7
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм2 6200
Аксессуары
Таблица подбора
Высота H, мм Длина L, мм Ширина B, мм Толщина (исп. 1), мм Вес (исп. 1.), кг/мм Т.И.З. мм 2 Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
80
3000
80
0,7
1,2
6200
80
3000
100
0,7
1,27
7800
80
3000
150
0,7
1,5
11800
80
3000
200
0,7
2
15700
80
3000
300
0,7
2,53
23600
80
3000
400
0,9
3,95
31500
80
3000
500
0,9
4,65
39500
80
3000
600
0,9
5,35
48000
80
2000
80
0,7
1,2
6200
80
2000
100
0,7
1,27
7800
80
2000
150
0,7
1,5
11800
80
2000
200
0,7
2
15700
80
2000
300
0,7
2,53
23600
80
2000
400
0,9
3,95
31500
80
2000
500
0,9
4,63
39500
80
2000
600
0,9
5,35
48000
