L-образный профиль, L3000, цинк-ламельный

Код: BPM2530ZL

Вес, кг:	1,683
Объем, м³:	0,00140 ?

Тип упаковки:

Кол-во в упаковке: 12

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

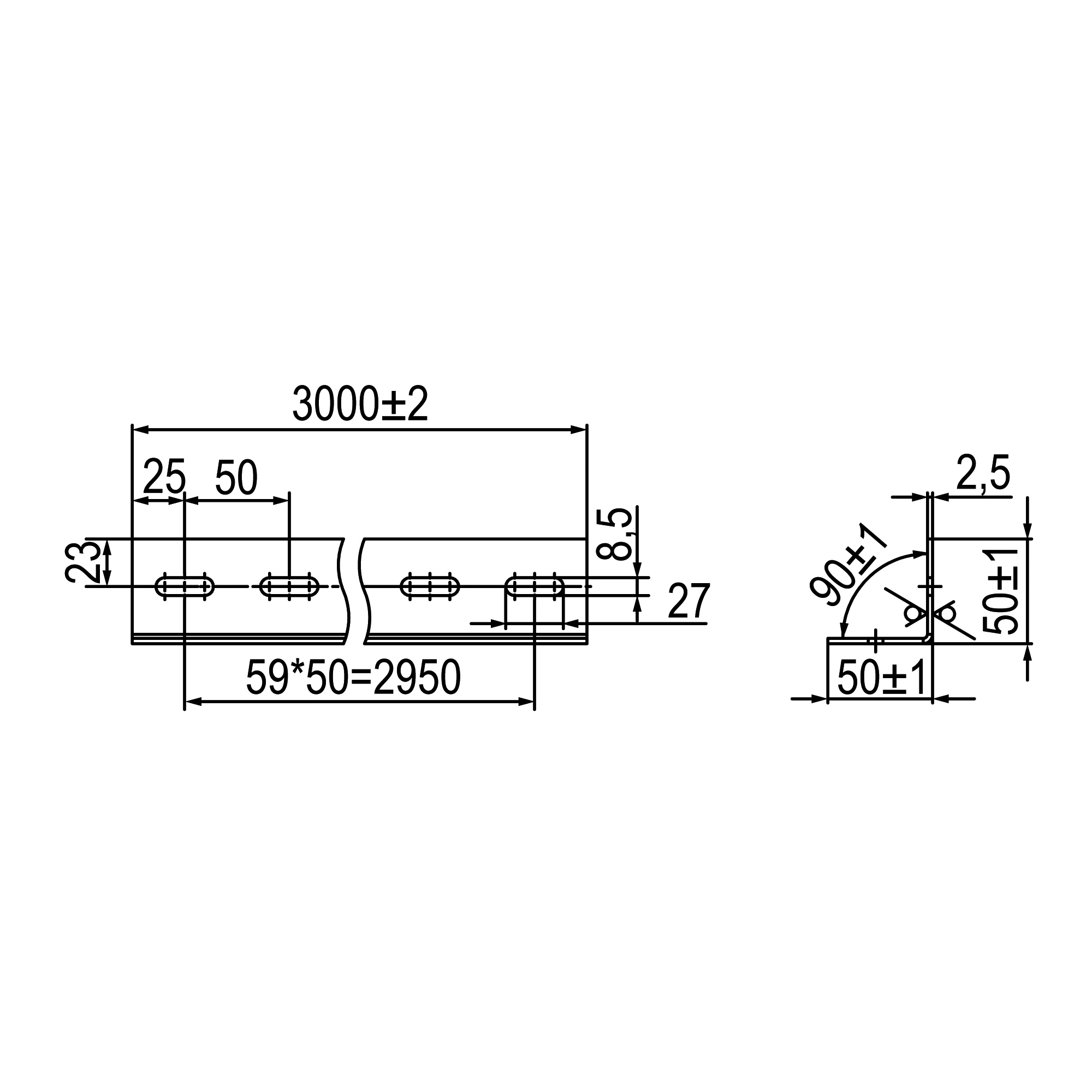

L-образный профиль BPM-25 изготовлен из стали толщиной 2,5 мм. Элемент этого типа может применяться для монтажа кабельных трасс в вертикальной плоскости, а также для подвеса оборудования к потолку или стенам. Длина - 3000 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	50
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	3000
Материал	Сталь

Тип перфорации	Перфорация с 2-х сторон
Форма профиля	L-профиль
Ширина прореза/щели, мм	27
Ширина отверстия, мм	8.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал

Сталь с цинк-ламельным покрытием
