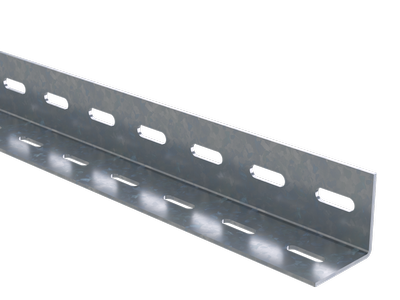

L-образный профиль, L3000, горячеоцинкованный

Код: BPM2530HDZ

Вес, кг:	1,793
Объем, м³:	0,00250 ?

Тип упаковки:

Кол-во в упаковке: 3

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

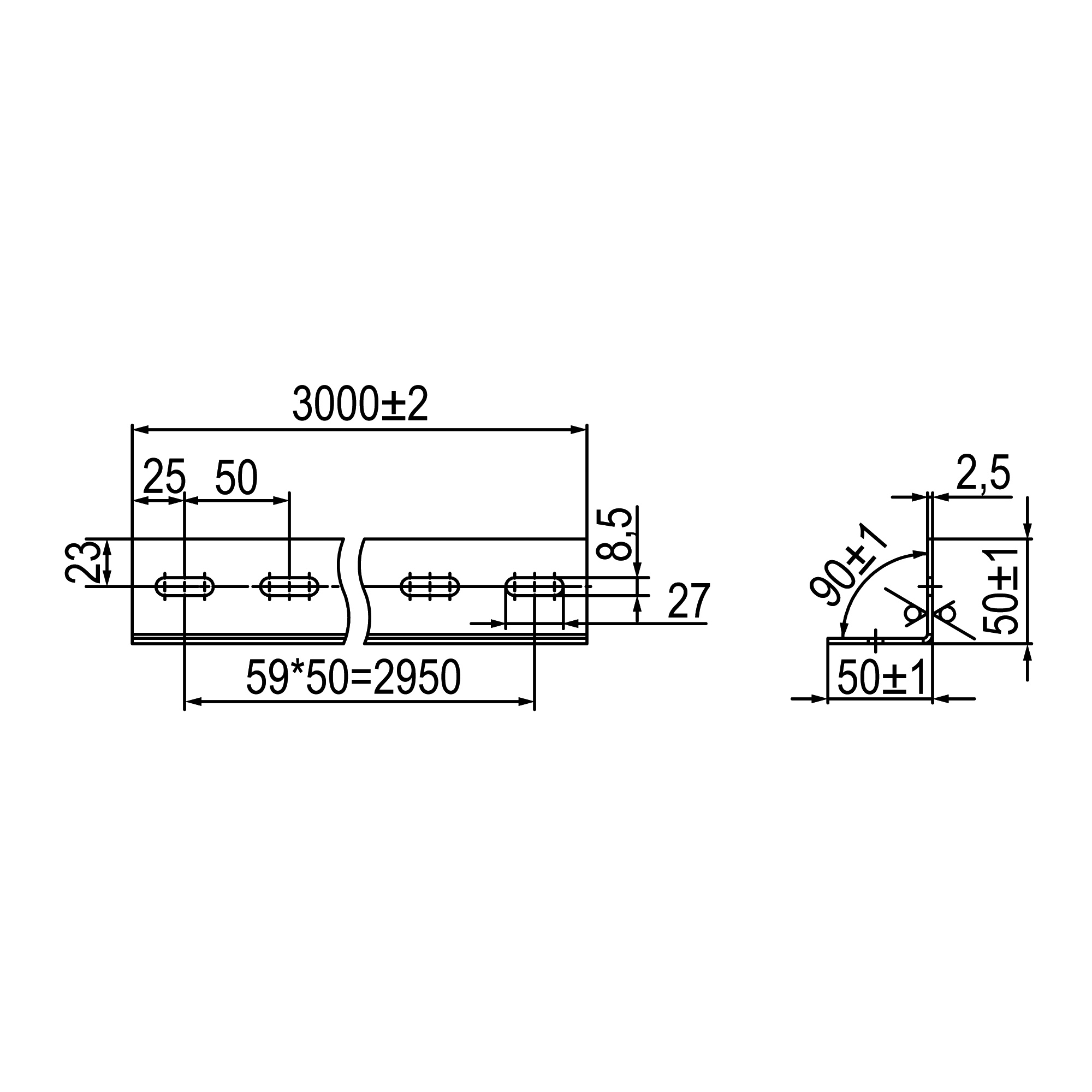

L-образный профиль BPM-25 изготовлен из стали толщиной 2,5 мм. Элемент этого типа может применяться для монтажа кабельных трасс в вертикальной плоскости, а также для подвеса оборудования к потолку или стенам. Длина - 3000 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	50
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	3000
Материал	Сталь

Тип перфорации	Перфорация с 2-х сторон
Форма профиля	L-профиль
Ширина прореза/щели, мм	27
Ширина отверстия, мм	8.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал

Cталь горячеоцинкованная погружением
