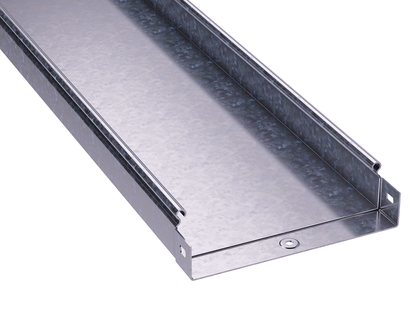

Лоток 50х50 L 3000 толщ. 1,0 мм, цинк-ламельный

Код: 3502010ZL
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

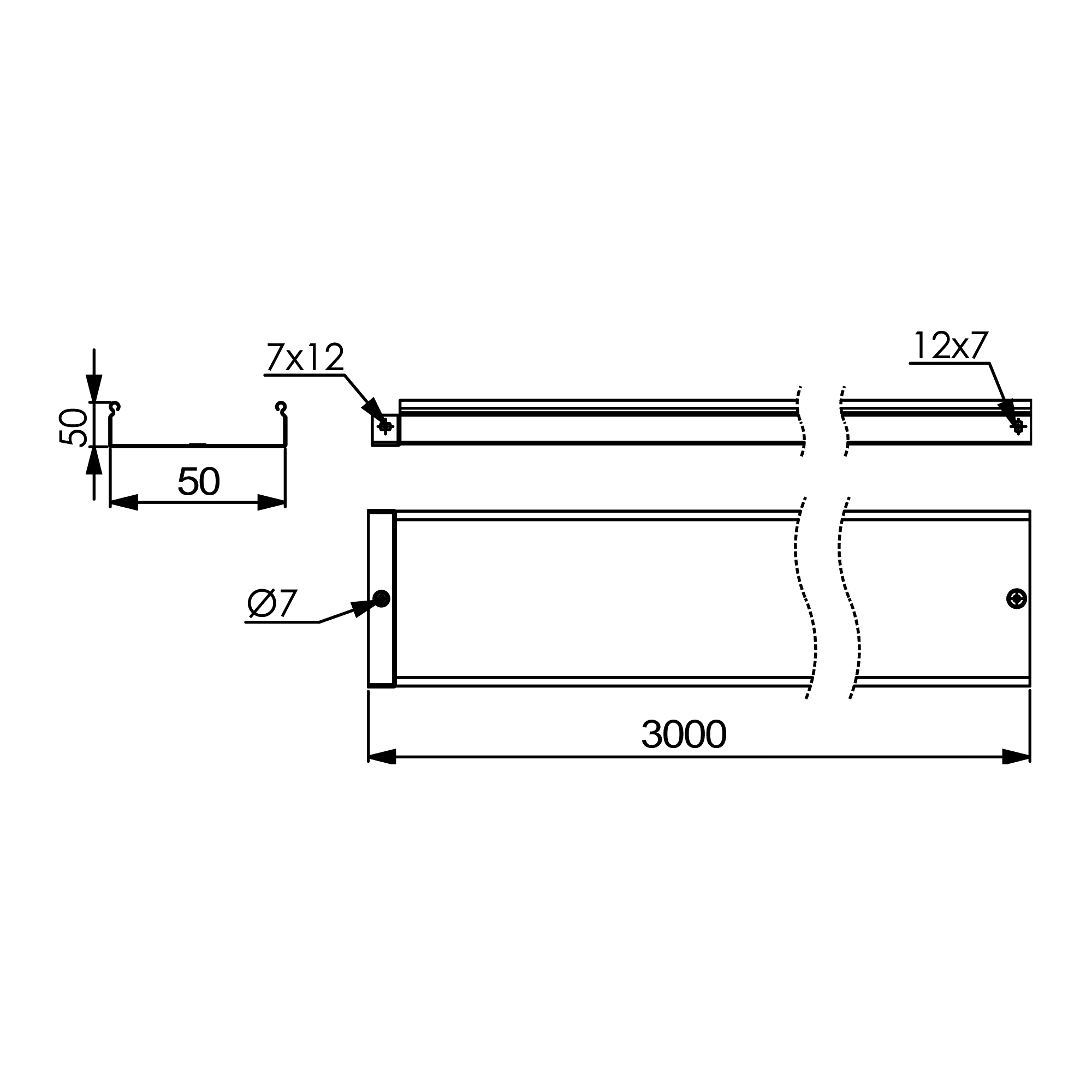

Толщина стали – 1 мм, высота лотка – 50 мм, ширина – 50 мм, длина – 3000 мм. Неперфорированные лотки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Материал Cталь с цинк-ламельным покрытием
Высота, мм 50
Ширина, мм 50
Длина, мм 3000
Т.И.З., мм2 2500
Толщина листовой стали, мм 1
Цвет Светло-серый
Ширина, мм 50
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 2500
Аксессуары
Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
50
3000
100
3000
150
3000
200
3000
300
3000
400
3000
500
3000
600
