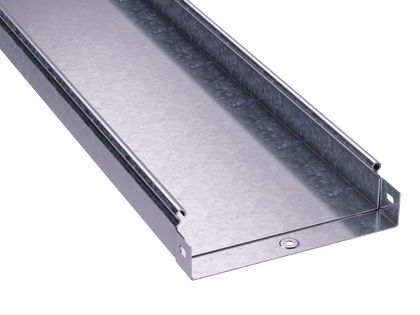

Лоток 200х50 L3000 толщ.1,0 мм
Код: 3502410
Тип упаковки:
Кол-во в упаковке: 12
Ед. изм: м
| Вес, кг: | 2,600 |
| Объем, м3: |
0,00578
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.

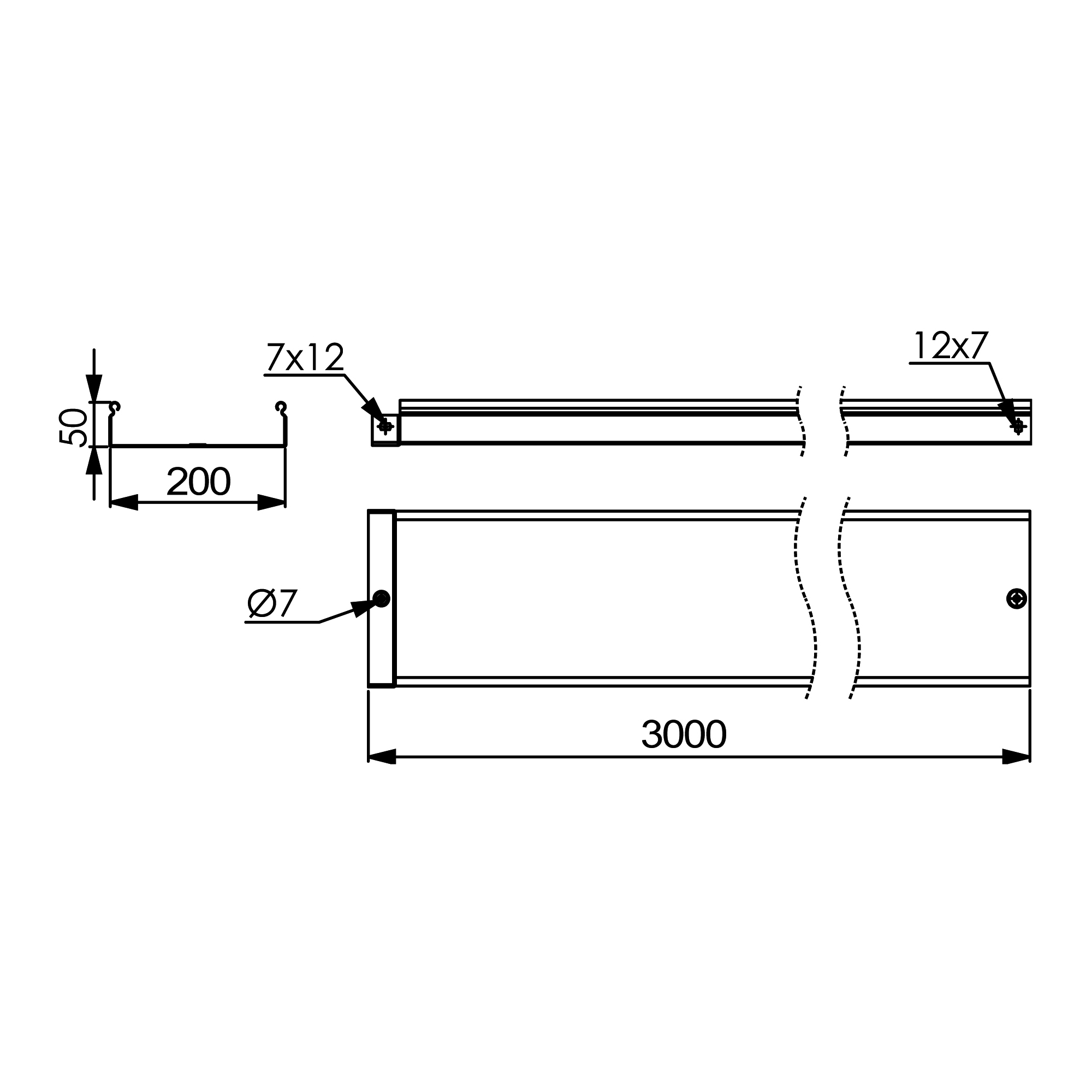

Неперфорированные лотки надежно защищают кабель от повреждений, а при использовании их вместе со специальными уплотнителями и крышками - предотвращают попадание мусора и жидкости в кабельный лоток. Степень пыле- и влагозащиты в этом случае составляет IP 44. Лоток имеет высоту стенки 50 мм и ширину 200 мм, толщина стали - 1 мм, длина секции - 3000 мм.
Подробнее
Неперфорированные лотки надежно защищают кабель от повреждений, а при использовании их вместе со специальными уплотнителями и крышками - предотвращают попадание мусора и жидкости в кабельный лоток. Степень пыле- и влагозащиты в этом случае составляет IP 44. Лоток имеет высоту стенки 50 мм и ширину 200 мм, толщина стали - 1 мм, длина секции - 3000 мм.
| Цвет | Светло-серый |
| Ширина, мм | 200 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 3000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Полезное сечение, мм² | 9800 |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 3000 мм |
| Ширина | 200 мм |
| Высота | 50 мм |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 1 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Аксессуары
Аналоги
Таблица подбора
| Длина L, мм | Ширина B, мм | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|
|
3000
|
50
|
–
|
|||
|
3000
|
100
|
–
|
|||
|
3000
|
150
|
–
|
|||
|
3000
|
200
|
–
|
|||
|
3000
|
300
|
–
|
|||
|
3000
|
400
|
–
|
|||
|
3000
|
500
|
–
|
|||
|
3000
|
600
|
–
|
