Консоль BM осн.500 мм, цинк-ламельная

Код: BBM5050ZL

Вес, кг:	0,950
Объем, м³:	0,00102 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	80
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	530
Материал	Сталь
Несущая способность, кН	1.6
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	44
Длина, мм	540
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

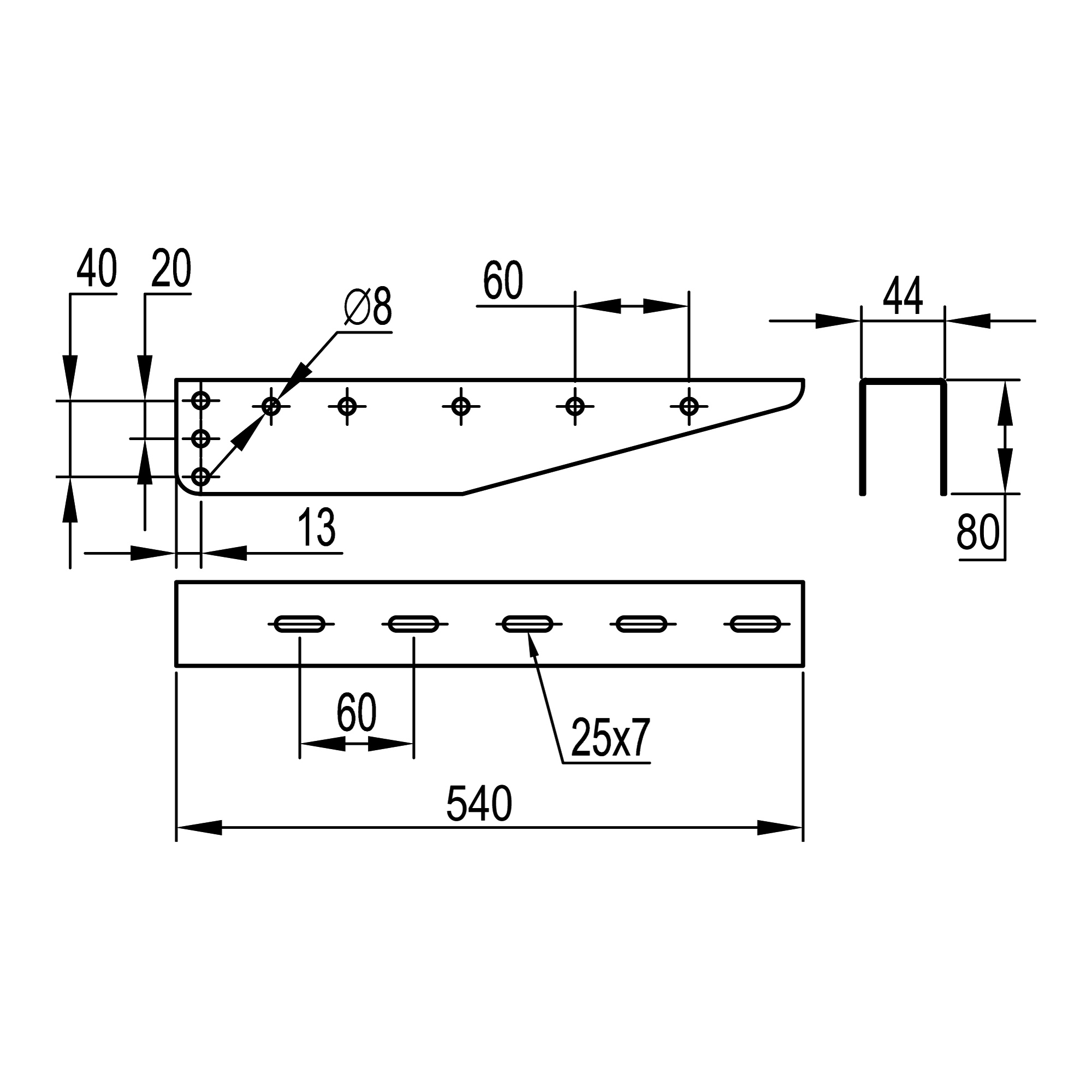

Чертежи
