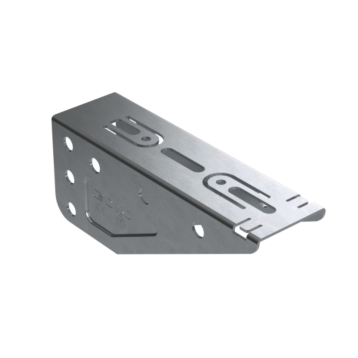

Консоль ВМ осн.100 мм, цинк-ламельная

Код: BBM5010ZL

Вес, кг:	0,180
Объем, м³:	0,00032 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Скачать страницы из типового альбома

Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	125
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	133
Материал	Сталь
Несущая способность, кН	3.4
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Высота, мм	41
Ширина, мм	44
Длина, мм	157

Толщина листовой стали, мм	1.5
Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

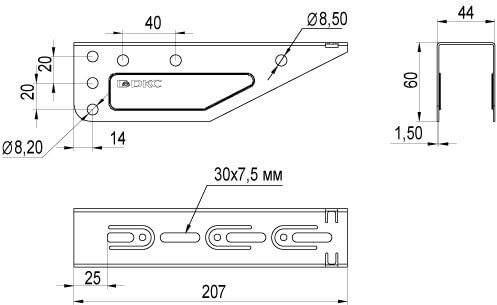

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
