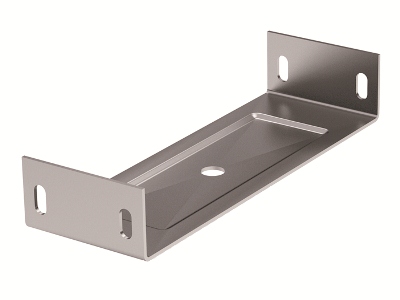

Скоба SPC под лоток осн.500 мм

Код: BMT1050

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом обычно применяются соединения болтового типа. В состав системы входят также аксессуары, облегчающие монтаж металлических кабеленесущих систем и труб.
Скоба применяется для организации подвеса кабельной трассы с небольшой нагрузкой на одну шпильку. Максимальная ширина совместимых лотков - 500 мм.

Подробнее

Высота, мм	37
Длина, мм	510

Толщина листовой стали, мм

Модель/исполнение	Скоба подвеса/стойка напольная
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Подходит для проволочного лотка	Нет

Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

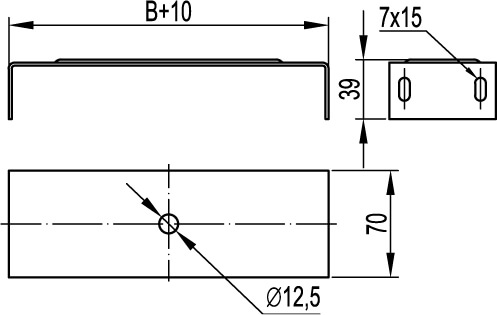

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
