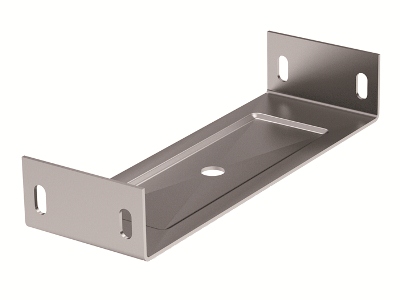

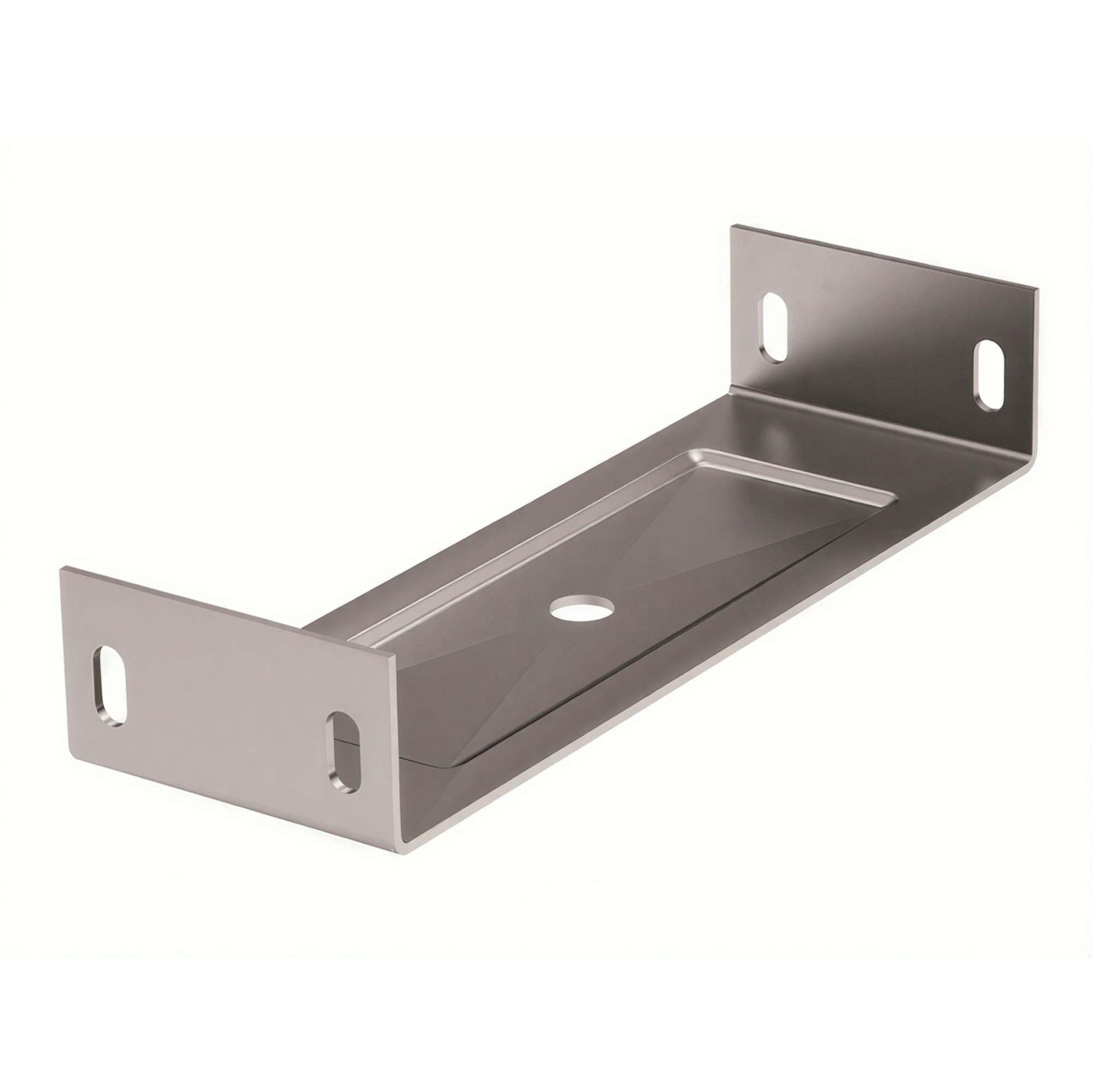

Скоба SPC под лоток осн.150 мм

Код: BMT1015

Вес, кг:	0,250
Объем, м³:	0,00040 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Применяется для организации подвеса кабельной трассы с небольшой нагрузкой на одну шпильку. Максимальная ширина совместимых лотков - 150 мм.

Модель/исполнение	Скоба подвеса/стойка напольная
Материал	Сталь
Подходит для проволочного лотка	Да
Подходит для лестничного лотка	Да

Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Высота, мм	37
Длина, мм	158
Толщина листовой стали, мм	2

Тип изделия	Скобы
Материал	Cталь, оцинкованная по методу Сендзимира

Аналоги

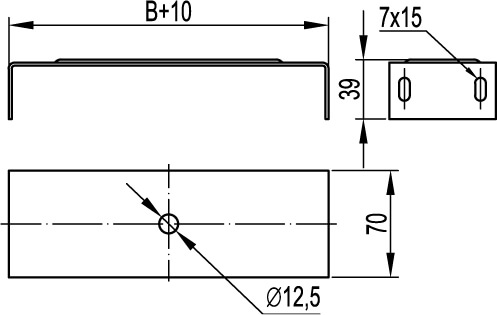

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB
