Консоль ВМ осн. 500 мм

Код: BBM5050

Вес, кг:	0,970
Объем, м³:	0,00117 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Используется для монтажа кабельных трасс. Возможнро крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	80
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира

Длина, мм	530
Материал	Сталь
Несущая способность, кН	1.7
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	540
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Cталь, оцинкованная по методу Сендзимира

Аксессуары

Аналоги

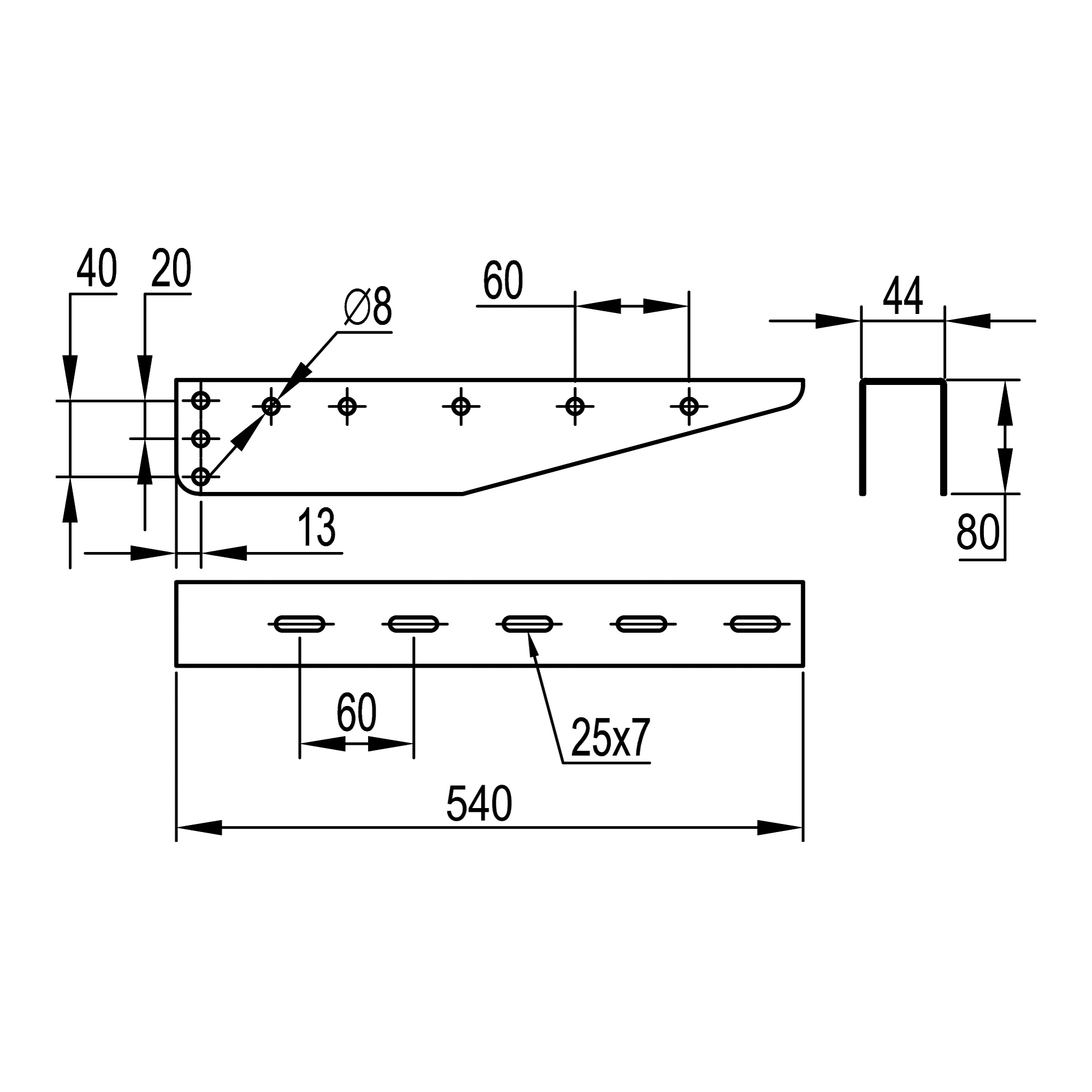

Чертежи
