L-образный профиль, L1000, толщ.2,5 мм

Код: BPM2510S

Длина:

1000 2000 3000

Материал: ?

Горячий цинк

Сталь горячеоцинкованная погружением

Сендзимир

Сталь оцинкованная по методу Сендзимира

Цинк-ламель

Сталь с цинк-ламельным покрытием

Вес, кг:	1,730
Объем, м³:	0,00250 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: м

Задать вопрос

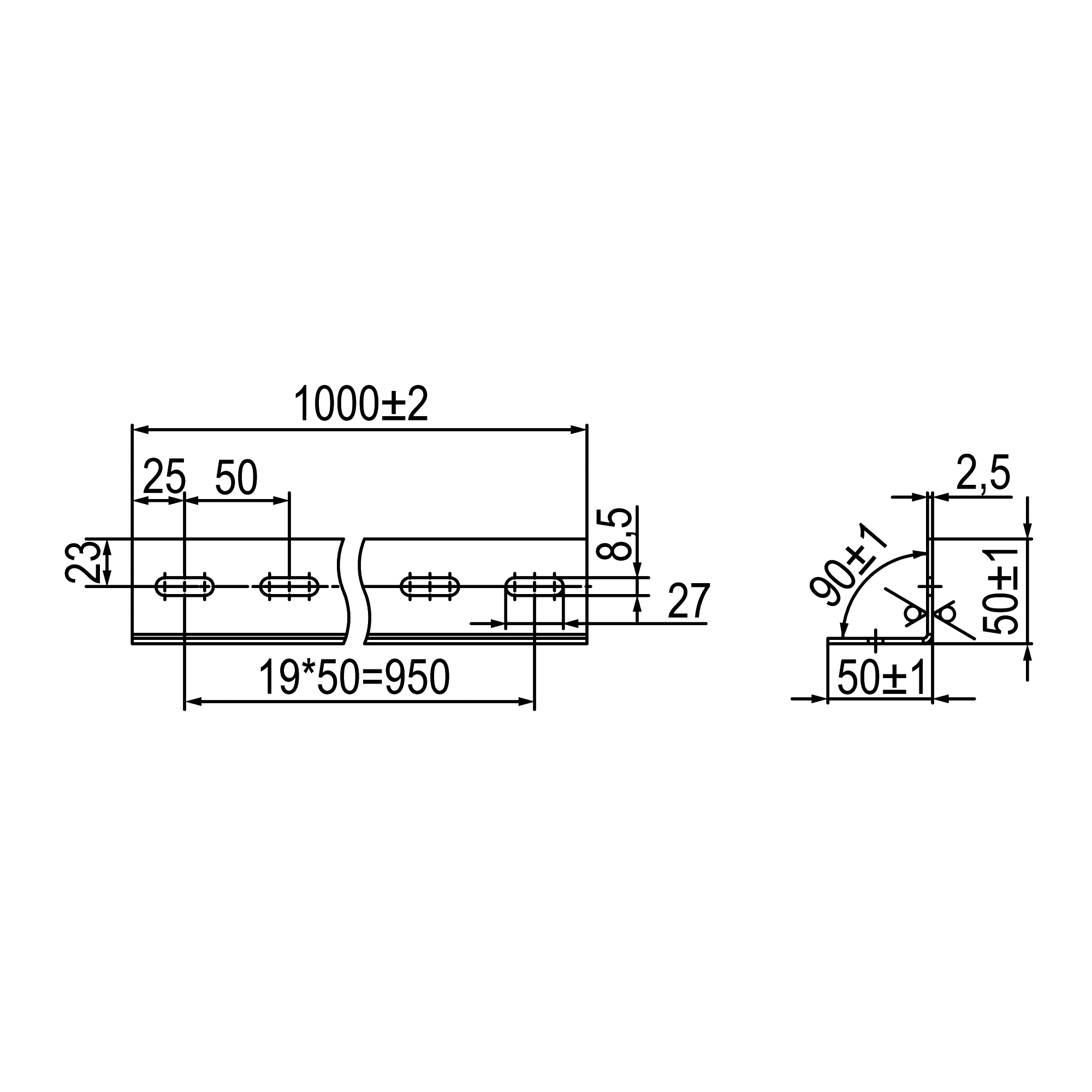

L-образный профиль BPM2510S изготовлен из стали толщиной 2,5 мм. Элемент этого типа может применяться для монтажа кабельных трасс в вертикальной плоскости, а также для подвеса оборудования к потолку или стенам. Длина - 1000 мм

Характеристики по стандарту ETIM
?

Цвет	Светло-серый
Модель/исполнение	Одинарный профиль
Высота, мм	50
Защитное покрытие поверхности	Гальваническое/электролит. цинк-никелевое покрытие
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	1000

Материал	Сталь
Тип перфорации	Перфорация с 2-х сторон
Форма профиля	L-профиль
Ширина прореза/щели, мм	27
Ширина отверстия, мм	8.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
