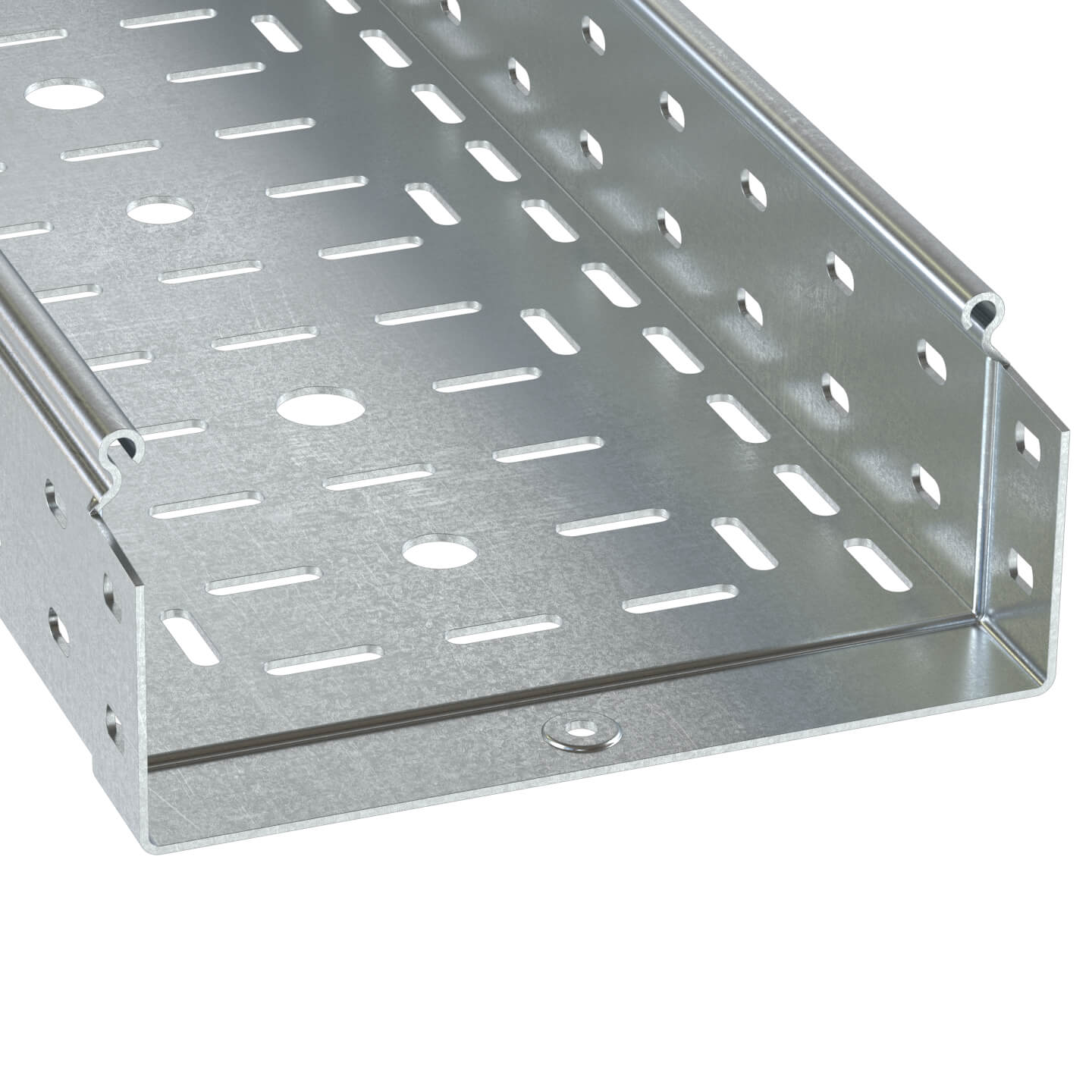

Лоток перфорированный 500х80 L3000 толщ.1,5 мм
Лоток перфорированный 500х80 L3000 толщ.1,5 мм
Код:
3530715
Задать вопрос
Скачать в PDF
?
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1,5 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 80 мм и ширину 500 мм, толщина стали - 1,5 мм, длина секции - 3000 мм.
Подробнее
Карточка товара
Характеристики
Аксессуары
Аналоги
Таблица подбора
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
500
Модель/исполнение
Без разъема/соединителя
Высота, мм
80
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
1,5
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Длина, мм
3000
Материал
Сталь
Перфорация в основании для монтажа
Да
Полезное сечение, мм²
39500
Материал
Сталь оцинкованная по методу Сендзимира
Толщина листовой стали, мм
1.5
Перфорация
Есть
Высота, мм
80
Ширина, мм
500
Длина, мм
3000
Т.И.З., мм2
39500
Аксессуары
Клейкая бандажная лента IP44 на стык лотков
Код: 37557
Клейкая бандажная лента IP44 на борт лотка
Код: 37558
Крышка на переходник RRS левосторонний 500/200
Код: 38315
Крышка на переходник RRC симметричный 500/300
Код: 38091
Крышка на переходник RRC симметричный 500/400
Код: 38092
Крышка на переходник RRC симметричный 500/200
Код: 38093
Угол вертикальный вверх 90 50х50, глухой
Код: 39001
Ответвитель горизонтальный Т-образный 50х50, глухой
Код: 39003
Ответвитель горизонтальный Х-образный 50х50, глухой
Код: 39004
Разворот плоскости левый 50х50, глухой
Код: 39005
Разворот плоскости правый 50х50, глухой
Код: 39006
Крышка на угол CPO 90 горизонтальный 90° осн.500
Код: 38007
Переходник по высоте H80-H50, осн.500
Код: 36547
Винт для электрического соединения М5х8
Код: CM030508
Цинковая краска-спрей
Код: 37039HDZ
Крышка на угол CDV 90 вертикальный внеш. осн.500
Код: 38346
Крышка на переходник RRS левосторонний 500/300
Код: 38172
Крышка на переходник RRS левосторонний 500/400
Код: 38173
Крышка на лоток с заземлением осн. 500 L 3000, толщ 1,0мм
Код: 3552710
Крышка на переходник RRC симметричный 600/500
Код: 38193
Никелированная пластина для заземления PTCE
Код: 37501
Крышка с заземлением на лоток осн.500 L3000
Код: 35527
Аналоги
Лоток перфорированный 80х500х3000, 2,0 мм
Код: SPH30850
Лоток перфорированный 80х500х3000, 2,0 мм, горячеоцинкованный
Код: SPH30850HDZ
Лоток перфорированный 80х500х3000, 2,0 мм, цинк-ламельный
Код: SPH30850ZL
Лоток перфорированный 80х500х4000, 2,0 мм
Код: SPH40850
Лоток перфорированный 80х500х4000, 2,0 мм, горячеоцинкованный
Код: SPH40850HDZ
Лоток перфорированный 80х500х4000, 2,0 мм, цинк-ламельный
Код: SPH40850ZL
Лоток перфорированный 80х500х6000, 2,0 мм
Код: SPH60850
Лоток перфорированный 80х500х6000, 2,0 мм, горячеоцинкованный
Код: SPH60850HDZ
Лоток перфорированный 80х500х6000, 2,0 мм, цинк-ламельный
Код: SPH60850ZL

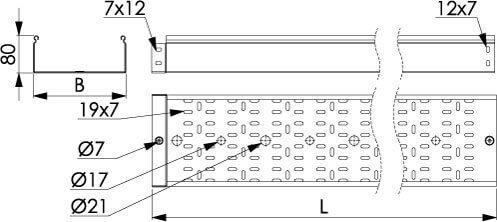

Таблица подбора
Длина L, мм
Ширина B, мм
Код, исп. 1
Код, исп. 2
Код, исп. 3
Код, исп. 4
3000
80
3530115
3530115HDZ
–
3530115ZL
3000
100
3530215
3530215HDZ
–
3530215ZL
3000
150
3530315
3530315HDZ
–
3530315ZL
3000
200
3530415
3530415HDZ
–
3530415ZL
3000
300
3530515
3530515HDZ
–
3530515ZL
3000
400
3530615
3530615HDZ
–
3530615ZL
3000
500
3530715
3530715HDZ
–
3530715ZL
