Лоток перфорированный 100х80 L3000 толщ.1,5 мм

Код: 3530215
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1,5 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.

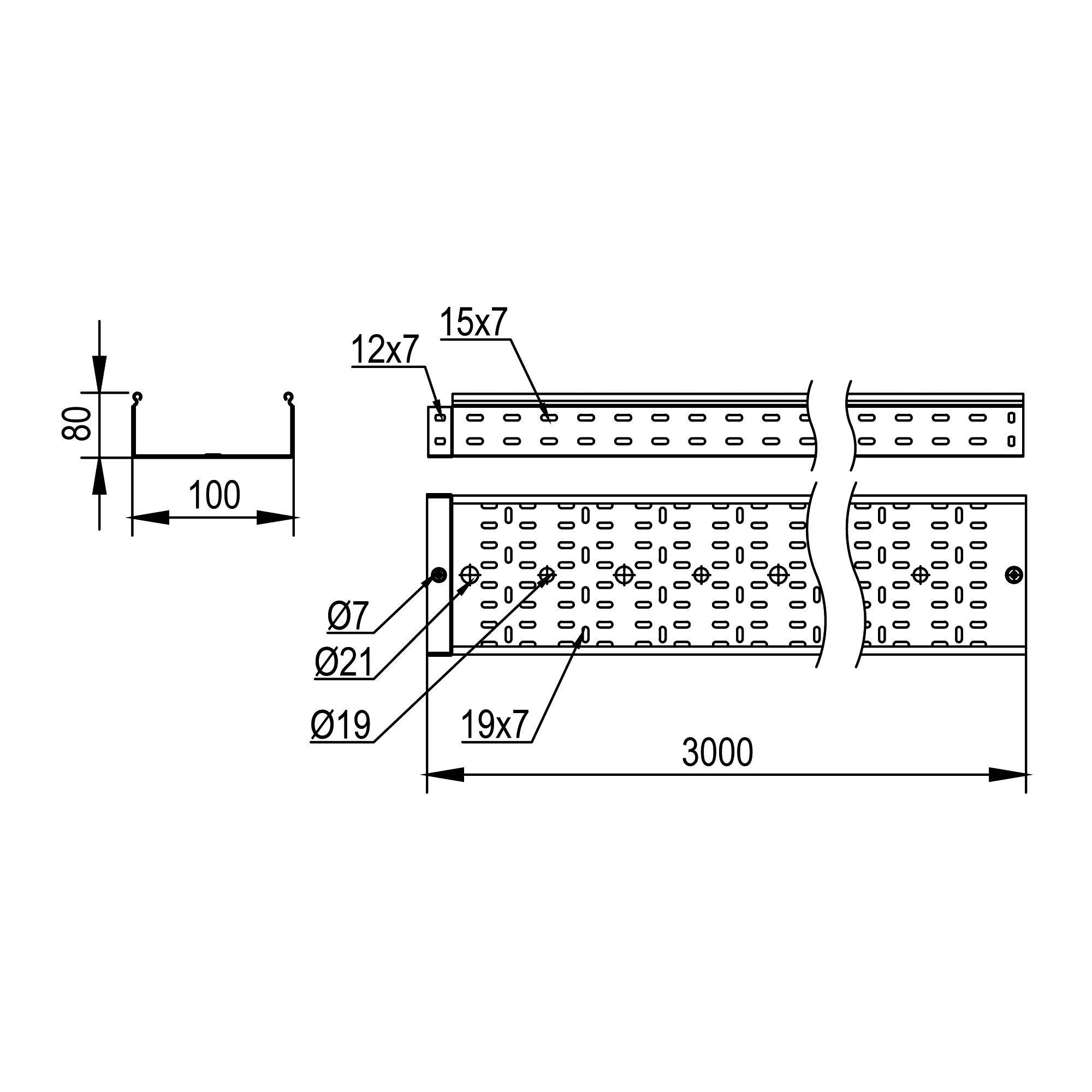

Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 80 мм и ширину 100 мм, толщина стали - 1,5 мм, длина секции - 3000 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 100
Модель/исполнение Без разъема/соединителя
Высота, мм 80
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 1.5
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 7800
Материал Сталь оцинкованная по методу Сендзимира
Толщина листовой стали, мм 1.5
Перфорация Есть
Высота, мм 80
Ширина, мм 100
Длина, мм 3000
Т.И.З., мм2 7800
Аксессуары
Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
80
3000
100
3000
150
3000
200
3000
300
3000
400
3000
500
