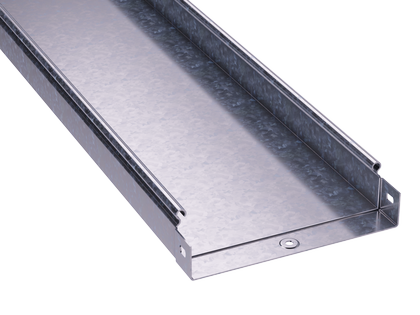

Лоток 50х50 L3000 толщ.1,5 мм

Код: 3502015
Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Неперфорированные лотки надежно защищают кабель от повреждений, а при использовании их вместе со специальными уплотнителями и крышками - предотвращают попадание мусора и жидкости в кабельный лоток. Степень пыле- и влагозащиты в этом случае составляет IP 44. Лоток имеет высоту стенки 50 мм и ширину 50 мм, толщина стали - 1,5 мм, длина секции - 3000 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 50
Модель/исполнение Без разъема/соединителя
Высота, мм 50
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 1.5
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 2500
Материал Сталь оцинкованная по методу Сендзимира
Толщина листовой стали, мм 1.5
Высота, мм 50
Ширина, мм 50
Длина, мм 3000
Т.И.З., мм2 2500
Аксессуары
Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
50
3000
100
3000
150
3000
200
3000
300
3000
400
3000
500

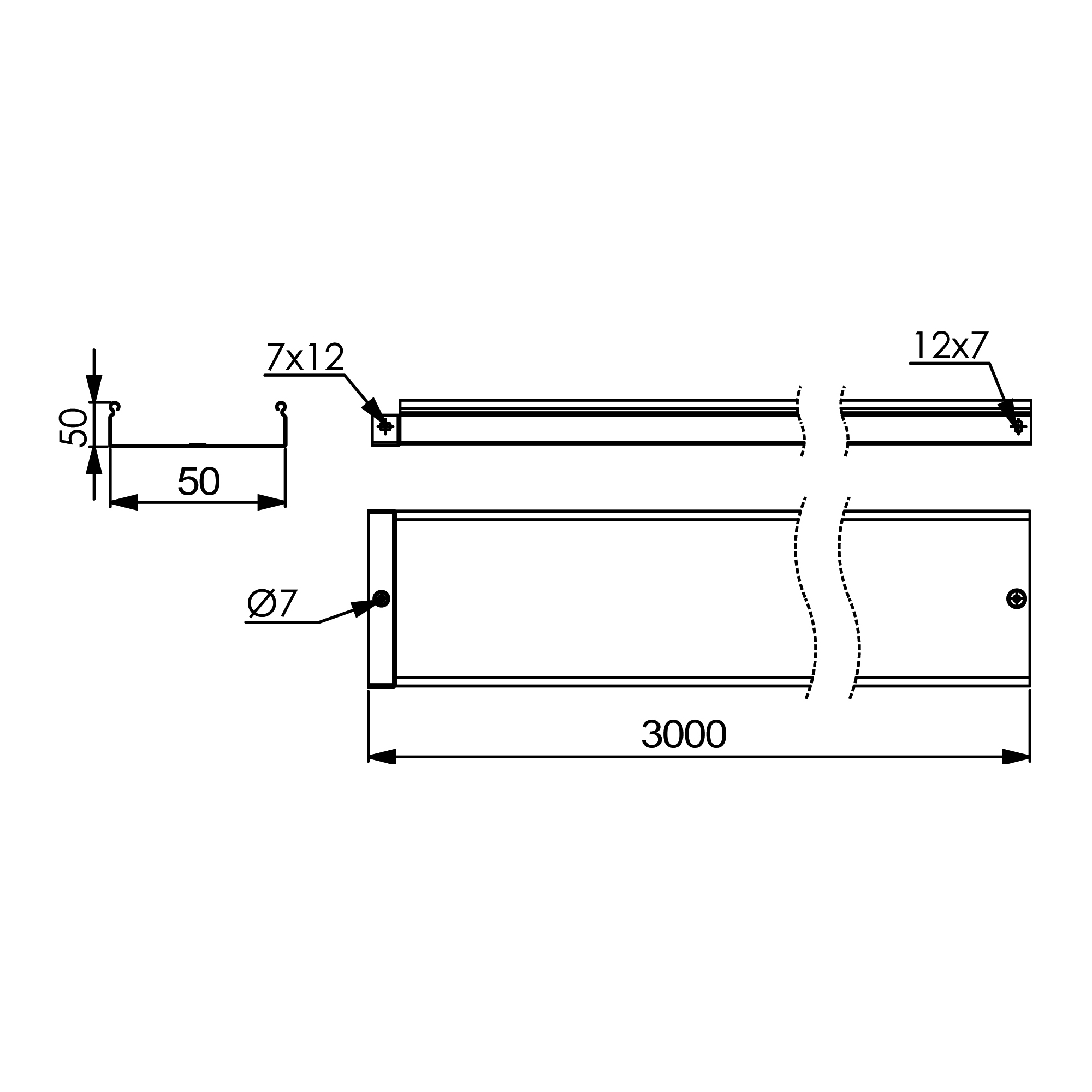

Чертежи
