Горизонтальный изменяемый угол СРО 0-45град. 600х50

Код: 360605
Широкий выбор аксессуаров для линейки листовых лотков "S5 Combitech" позволяют строить трассы любой сложности. Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом 0-45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке.
Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 50 мм, ширина - 600 мм, внутренний радиус - 57 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 0.8
Отклонение (угол) Регулируемый
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 57
Ширина кабельного лотка , мм 600
Высота кабельного лотка , мм 50
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

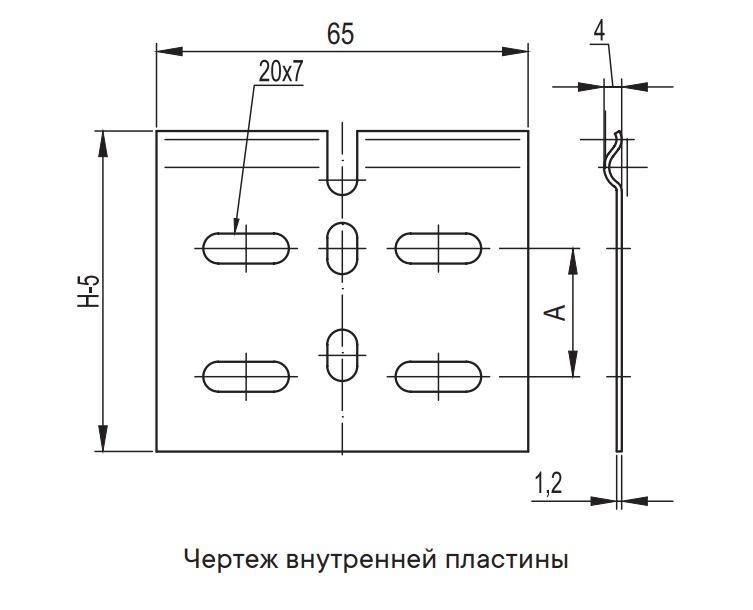

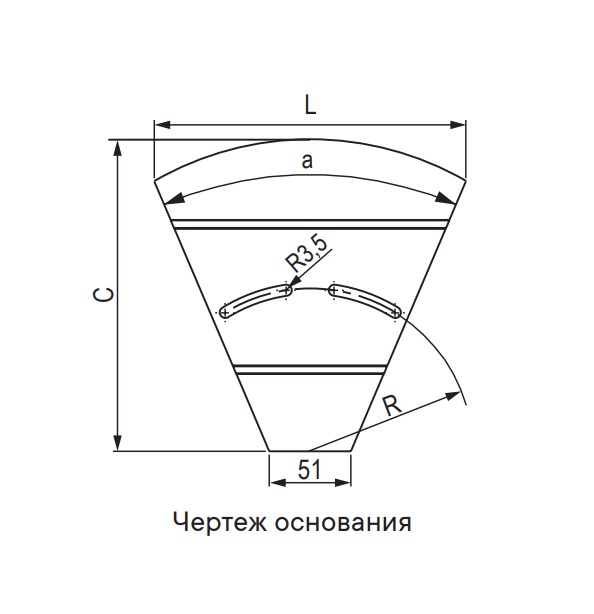

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
