Горизонтальный изменяемый угол СРО 0-45град. 200х50

Код: 36010
Широкий выбор аксессуаров для линейки листовых лотков "S5 Combitech" позволяют строить трассы любой сложности. Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом 0-45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке.
Изменяемый угол СРО доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 50 мм, ширина - 200 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Подробнее
Ширина, мм 200
Толщина листовой стали, мм 0,8
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 0.8
Отклонение (угол) Регулируемый
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 197
Ширина кабельного лотка , мм 200
Высота кабельного лотка , мм 50
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

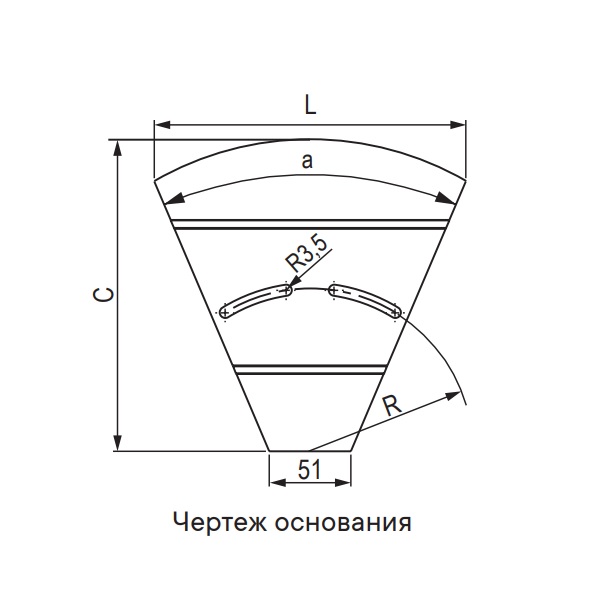

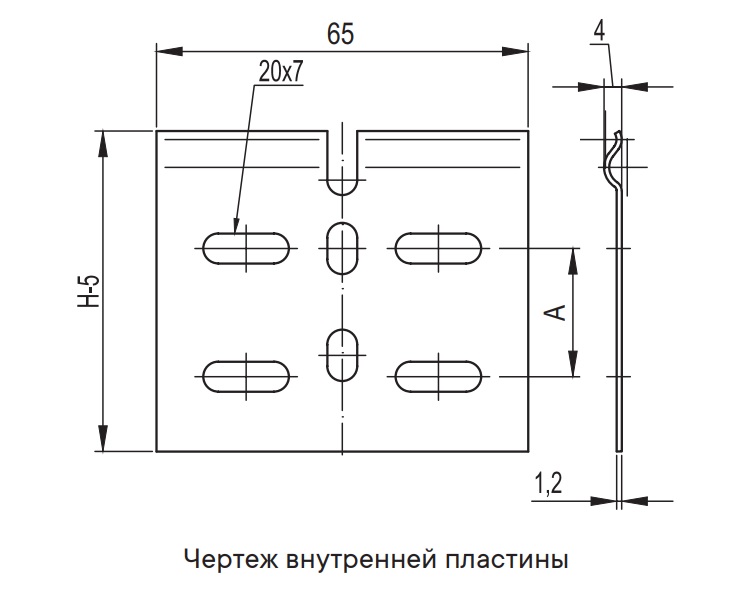

Чертежи
