Взрывозащищенная клеммная коробка из полиэстера TBE-P-05-(12xCBC.2)-2xKH3MHK(A)-1xKH3MHK(B)-2xKH3MHK(C)-1xKH3MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Код:
1231.051.22.11G
Взрывозащищенная клеммная коробка из полиэстера TBE-P-05-(12xCBC.2)-2xKH3MHK(A)-1xKH3MHK(B)-2xKH3MHK(C)-1xKH3MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Код:
1231.051.22.11G
Выведено из ассортимента
Вес, кг: | 5,000 |
Объем, м3: |
0,01020
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Взрывозащищенная клеммная коробка из полиэстера TBE-P-05-(12xCBC.2)-2xKH3MHK(A)-1xKH3MHK(B)-2xKH3MHK(C)-1xKH3MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/ШЗ/КЗ
Un=500 В, In=24 А

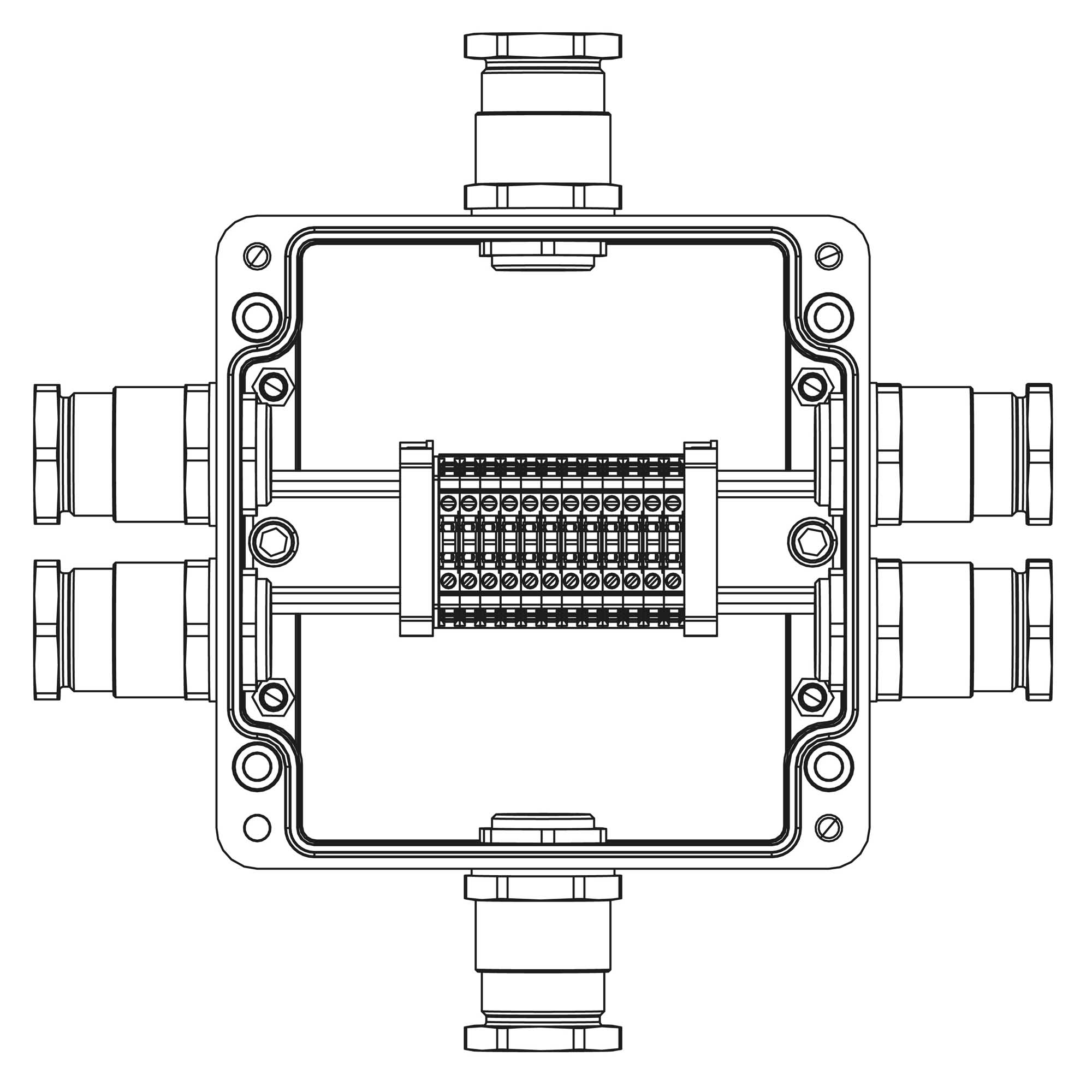

Взрывозащищенная клеммная коробка GRP 160x160x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Зажим заземления
Количество клемм:
CBC.4 12 шт. Ток А
Вводы
Сторона А:
Кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 2 шт.
Сторона B:
Кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 1 шт.
Сторона C:
Кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 2 шт.
Сторона D:
Кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 1 шт.
Подробнее
Способ монтажа | Открытой установки |
Материал | Пластик |
Взрывобезопасное исполнение | Да |
Ударопрочность по стандарту EN 50102 | IK07 |
Крепление крышки | Винтовое |
Степень защиты (IP) | IP66 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Номинальное сечение клемм | 2,5 кв.мм |
Тип клемм | Винтовые |
Количество | 12 шт. x CBC.2 (серый) |
Кабельные ввод под: | Небронированный кабель |
Серия | KH |
Сторона установки: A | 1 шт. x внешний D: 11,8-18 мм |
Сторона установки: B | 2 шт. x внешний D: 11,8-18 мм |
Сторона установки: C | 2 шт. x внешний D: 11,8-18 мм |
Сторона установки: D | 2 шт. x внешний D: 11,8-18 мм |
Материал | Полиэстер армированный стекловолокном |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | e;t |
Геометрические размеры | 160x160x90 мм |
Таблица подбора
Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
---|---|---|---|---|---|---|---|---|---|---|
2,5
|
Винтовые
|
4xCBC.2
|
Под небронированный кабель
|
KH |
-
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
ANS
|
4 X 5,5-13
|
-
|
4 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
KH
|
4 X 5,8-12
|
-
|
4 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Под небронированный кабель
|
KH
|
1 X 5,8-12
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
GRP
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
ANS
|
3 X 5,5-13
|
-
|
3 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
KH
|
3 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
1 X 11,8-18
|
2 X 11,8-18
|
1 X 11,8-18
|
2 X 11,8-18
|
GRP
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
