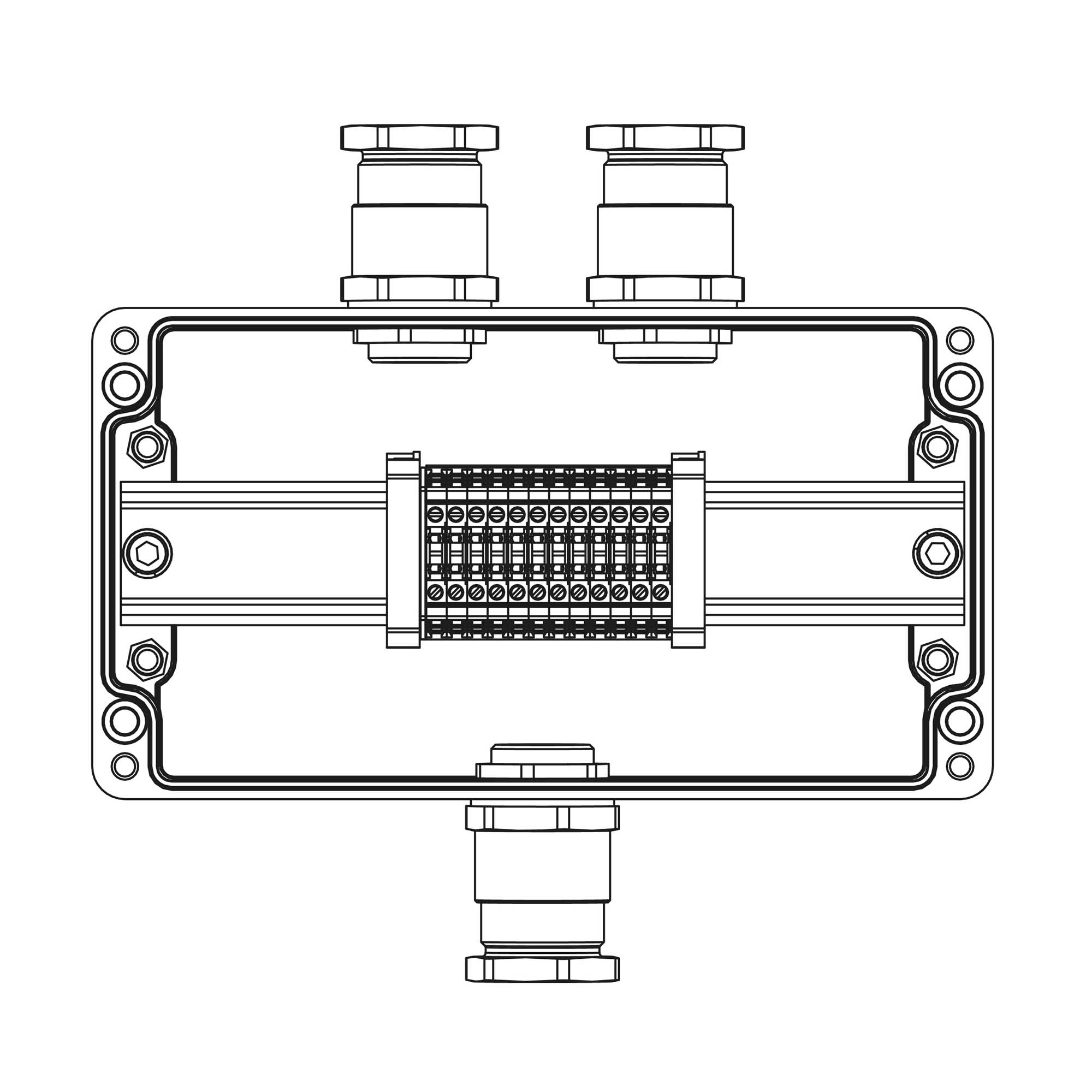

Взрывозащищенная клеммная коробка из полиэстера TBE-P-04-(12xCBC.2)-2xKH3MHK(A)-1xKH3MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Код:
1231.041.22.1259
Код:
1231.041.22.1259
Выведено из ассортимента
Взрывозащищенная клеммная коробка из полиэстера TBE-P-04-(12xCBC.2)-2xKH3MHK(A)-1xKH3MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Un=500 В, In=24 А
Взрывозащищенная клеммная коробка GRP 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Количество клемм:
CBC.2 12 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 1 шт.
Подробнее
| Способ монтажа | Открытой установки |
| Материал | Пластик |
| Взрывобезопасное исполнение | Да |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Крепление крышки | Винтовое |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Номинальное сечение клемм | 2,5 кв.мм |
| Тип клемм | Винтовые |
| Количество | 12 шт. x CBC.2 (серый) |
| Кабельные ввод под: | Небронированный кабель |
| Серия | KH |
| Сторона установки: A | 2 шт. x внешний D: 11,8-18 мм |
| Материал | Полиэстер армированный стекловолокном |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры | 220x120x90 мм |
| Сторона установки: C | 1 шт. x внешний D: 11,8-18 мм |
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
4xCBC.2
|
Под небронированный кабель
|
KH |
-
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
ANS
|
4 X 5,5-13
|
-
|
4 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
KH
|
4 X 5,8-12
|
-
|
4 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Под небронированный кабель
|
KH
|
1 X 5,8-12
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
GRP
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
ANS
|
3 X 5,5-13
|
-
|
3 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
KH
|
3 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
1 X 11,8-18
|
2 X 11,8-18
|
1 X 11,8-18
|
2 X 11,8-18
|
GRP
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
