TBE-A-14 - (20xCBC.4) - 3x6018ANSBKGM2SB(A) - 3x6018ANSBKGM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код: 1201.141.20.016
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 3,260 |
| Объем, м3: |
0,01465
?
|
TBE-A-14-(20xCBC.4)-3x6018ANSBKGM2SB(A)-3x6018ANSBKGM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=32 А

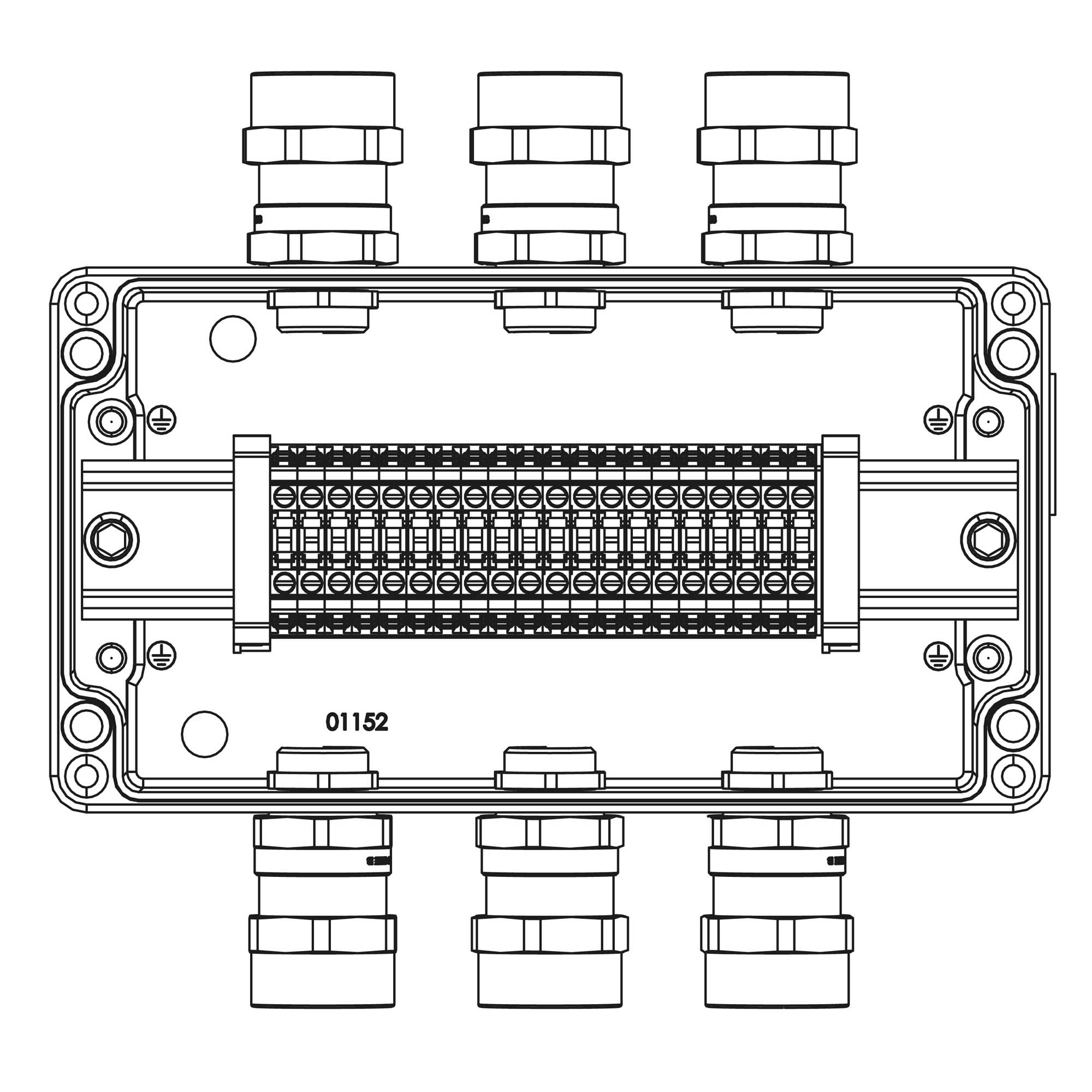

Взрывозащищенная клеммная коробка из алюминия 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.4 20 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M20х1,5 D5,5-13мм. Никелированная латунь. IP66/68 3 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M20х1,5 D5,5-13мм. Никелированная латунь. IP66/68 3 шт.
Подробнее
Un=500 В, In=32 А
Взрывозащищенная клеммная коробка из алюминия 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.4 20 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M20х1,5 D5,5-13мм. Никелированная латунь. IP66/68 3 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M20х1,5 D5,5-13мм. Никелированная латунь. IP66/68 3 шт.
| Взрывобезопасное исполнение | Да |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 0, 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 20, 21, 22 |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Номинальное сечение клемм кв.мм | 4 |
| Тип клемм | Винтовые |
| Количество, шт. | 20xCBC.4 |
| Кабельные ввод под: | Под небронированный кабель |
| Серия | ANS |
| Сторона установки: A, мм | 3 X 5,5-13 |
| Сторона установки: C, мм | 3 X 5,5-13 |
| Материал | Алюминиевый сплав |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры, мм | 220x120x90 |
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
4xCBC.2
|
Под небронированный кабель
|
KH |
-
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
ANS
|
4 X 5,5-13
|
-
|
4 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
KH
|
4 X 5,8-12
|
-
|
4 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Под небронированный кабель
|
KH
|
1 X 5,8-12
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
GRP
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
ANS
|
3 X 5,5-13
|
-
|
3 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
KH
|
3 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
1 X 11,8-18
|
2 X 11,8-18
|
1 X 11,8-18
|
2 X 11,8-18
|
GRP
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
