Усиленная консоль 400 мм тяжелая, цинк-ламельная

Код: BBH7040ZL

Вес, кг:	1,410
Объем, м³:	0,00180 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога
Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Предназначена для монтажа трассы кабельных лотков с высокой нагрузкой. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление на стену. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	150
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	435
Материал	Сталь
Несущая способность, кН	4.1
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	40
Длина, мм	435
Толщина листовой стали, мм	3

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

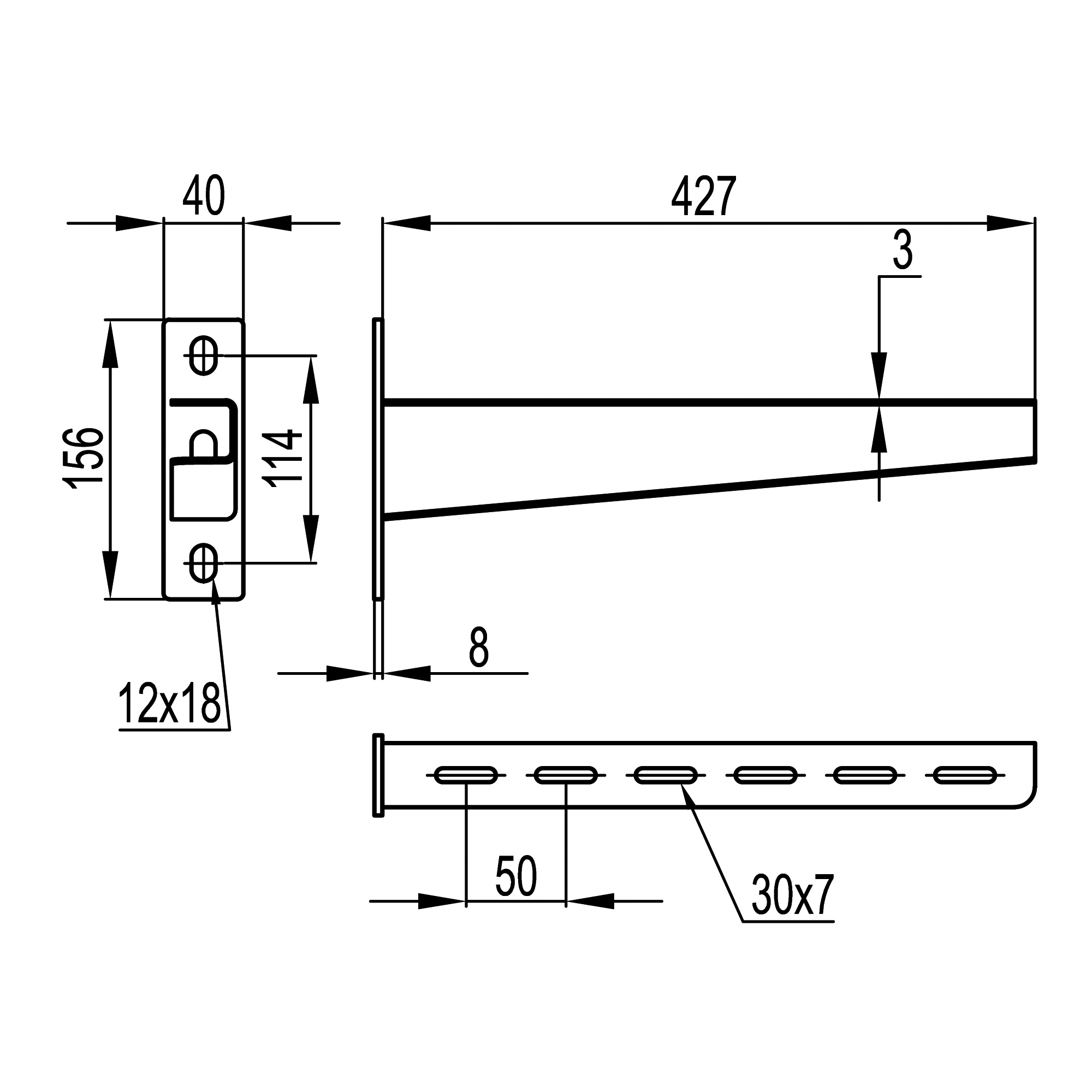

Чертежи
