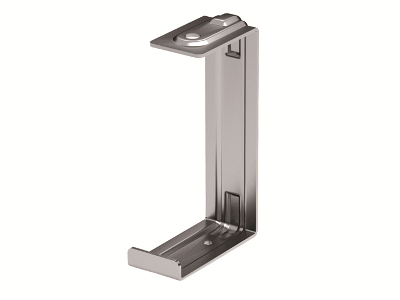

Консоль потолочная BBA осн.100 мм, горячеоцинкованная

Консоль потолочная BBA осн.100 мм, горячеоцинкованная

Код: BBA1010HDZ

Задать вопрос

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Специальное исполнение "Горячий цинк" обеспечивает изделиям устойчивость к коррозии и длительный срок службы.
Потолочная консоль предназначена для организации кабельных трасс с небольшой нагрузкой. Она применяется для крепления к стене и потолку, а также организации подвеса на шпильке. Аксессуар совместим с лотками шириной 100 мм и расчитан на нагрузку до 63 кг.

Подробнее

Модель/исполнение	С-образный кронштейн
Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее
Материал	Сталь
Несущая способность , Н	617.4

Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Длина, мм

115

Толщина листовой стали, мм

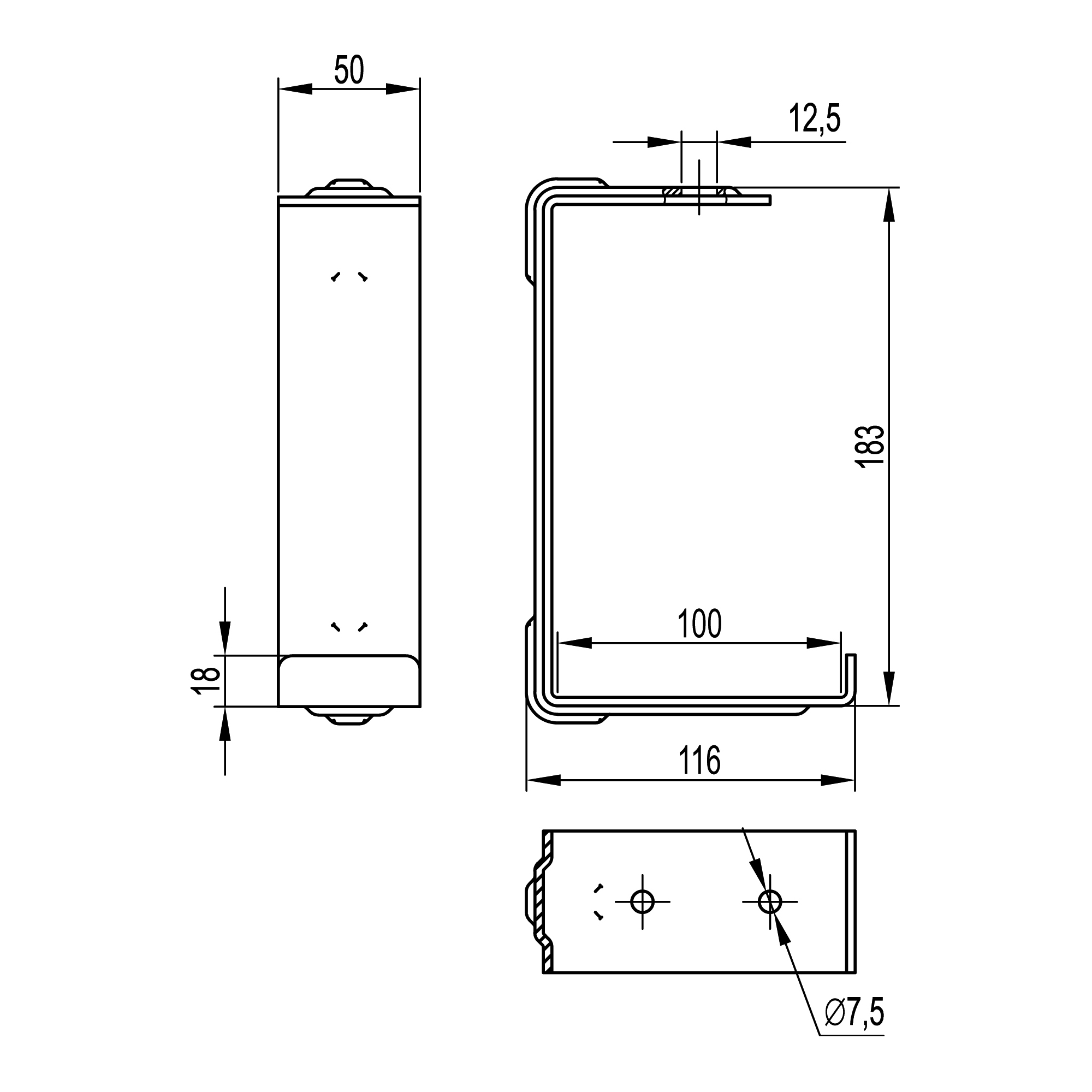

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
