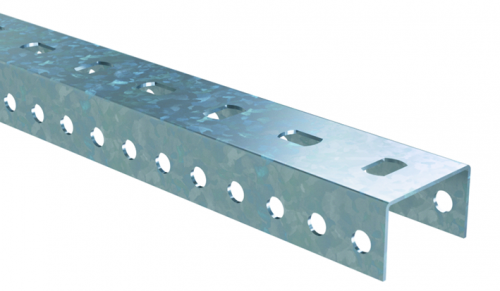

П-образный профиль PSM, L6000, толщ.2,5 мм, горячеоцинкованный

П-образный профиль PSM, L6000, толщ.2,5 мм, горячеоцинкованный

Код: BPM2960HDZ

Вес, кг:	1,700
Объем, м³:	0,00145 ?

Тип упаковки:

Кол-во в упаковке: 6

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

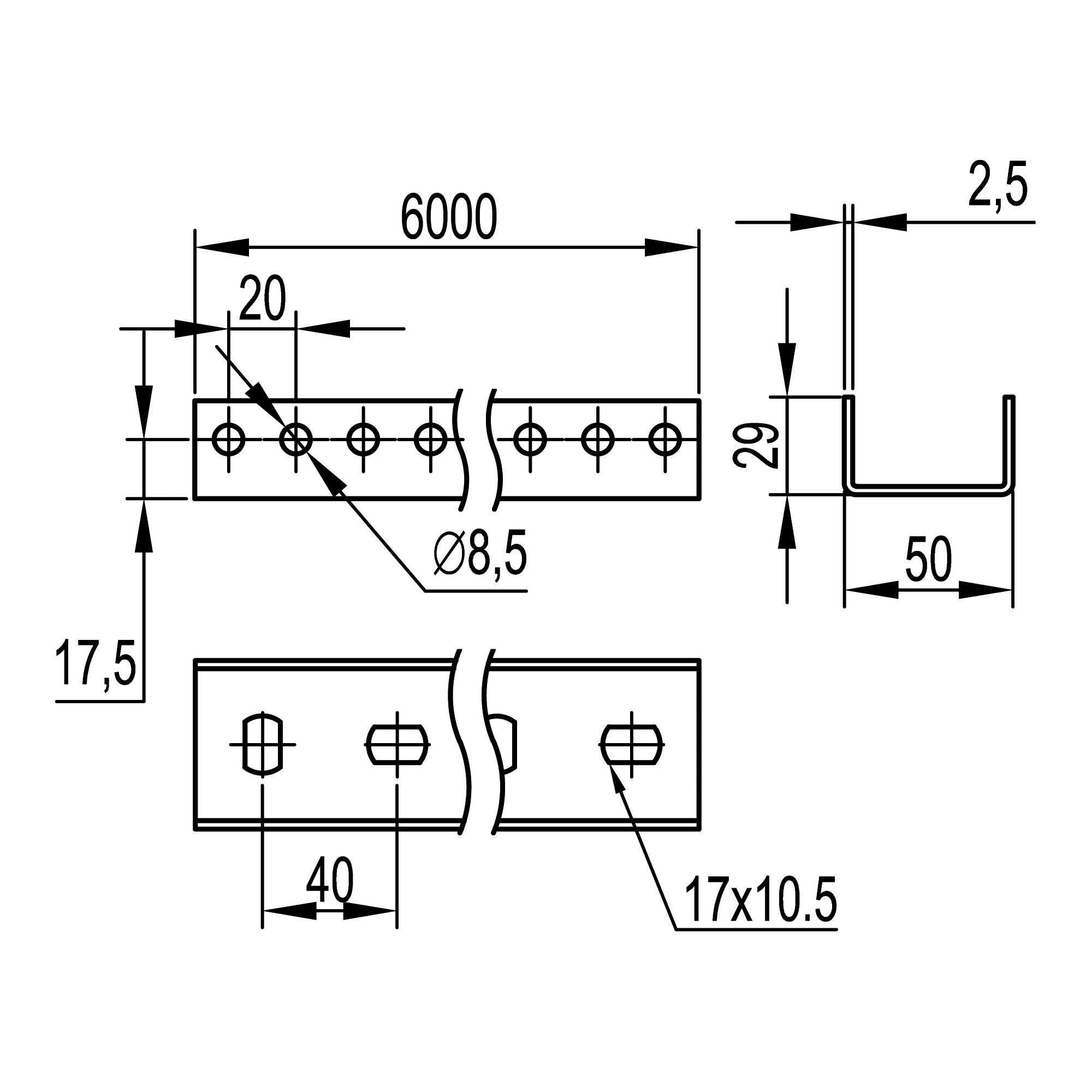

П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали - 2,5 мм, длина профиля 6000 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	29
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	6000
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	U-профиль
Ширина прореза/щели, мм	26.5
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал

Cталь горячеоцинкованная погружением
