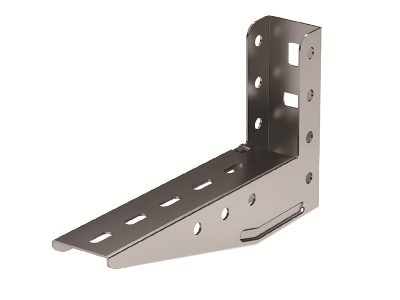

Консоль с опорой ML облегченная осн. 300 мм

Код: BBL4030

Вес, кг:	0,450
Объем, м³:	0,00072 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Скачать страницы из типового альбома

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль настенная
Высота, мм	140
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира

Длина, мм	333
Материал	Сталь
Несущая способность, кН	0.9
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	332
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Cталь, оцинкованная по методу Сендзимира

Аксессуары

Аналоги

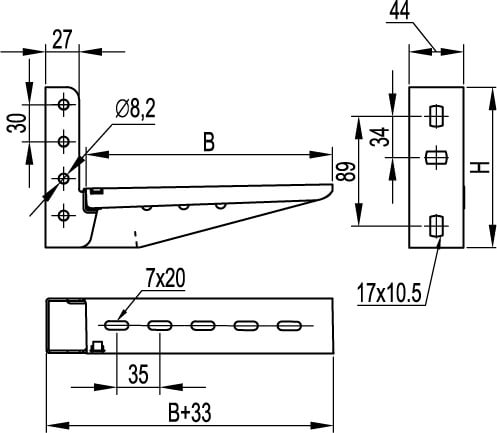

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 1014.48 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.

Доступные версии для ПК: Windows, MacOS, Linux

Инструкция по установке
