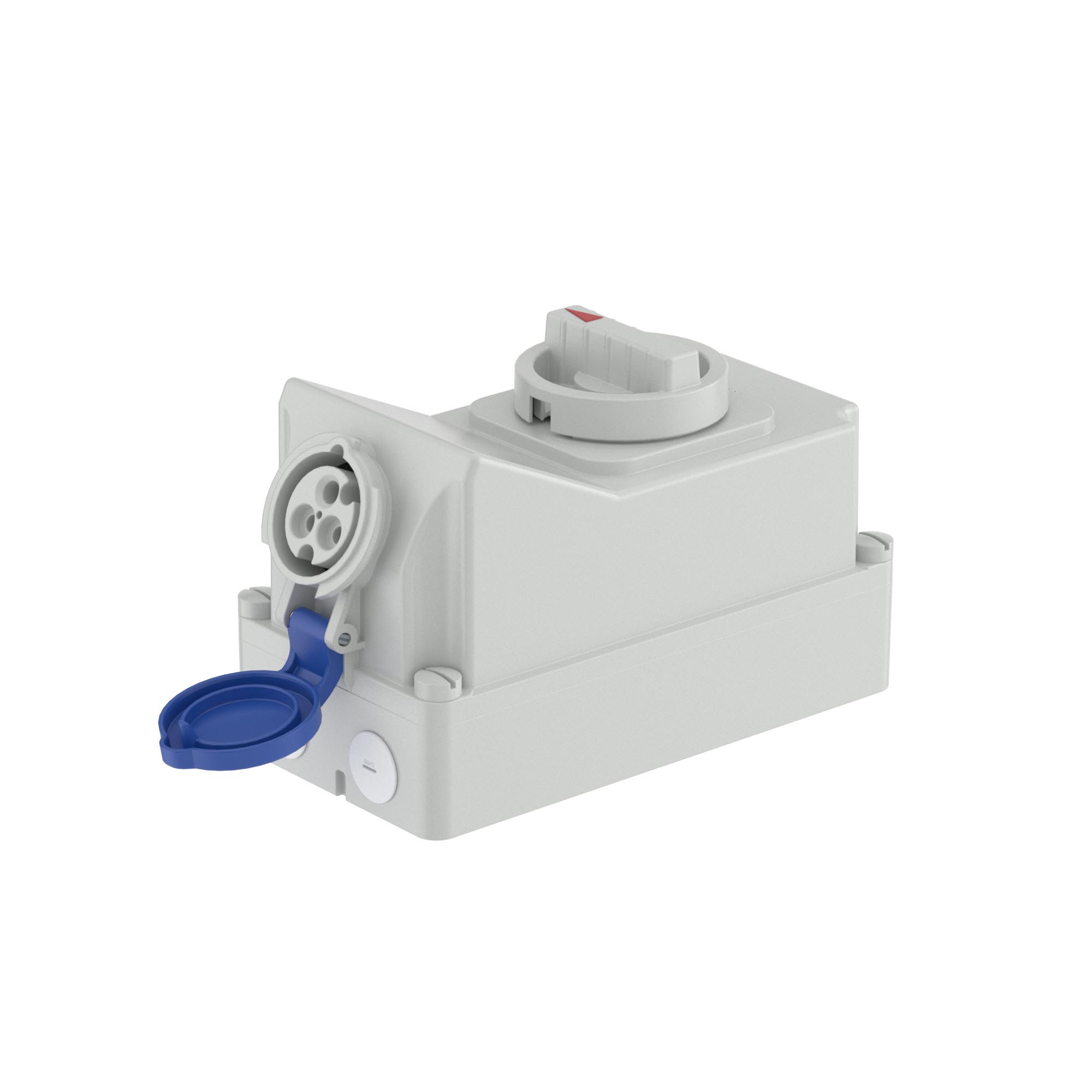

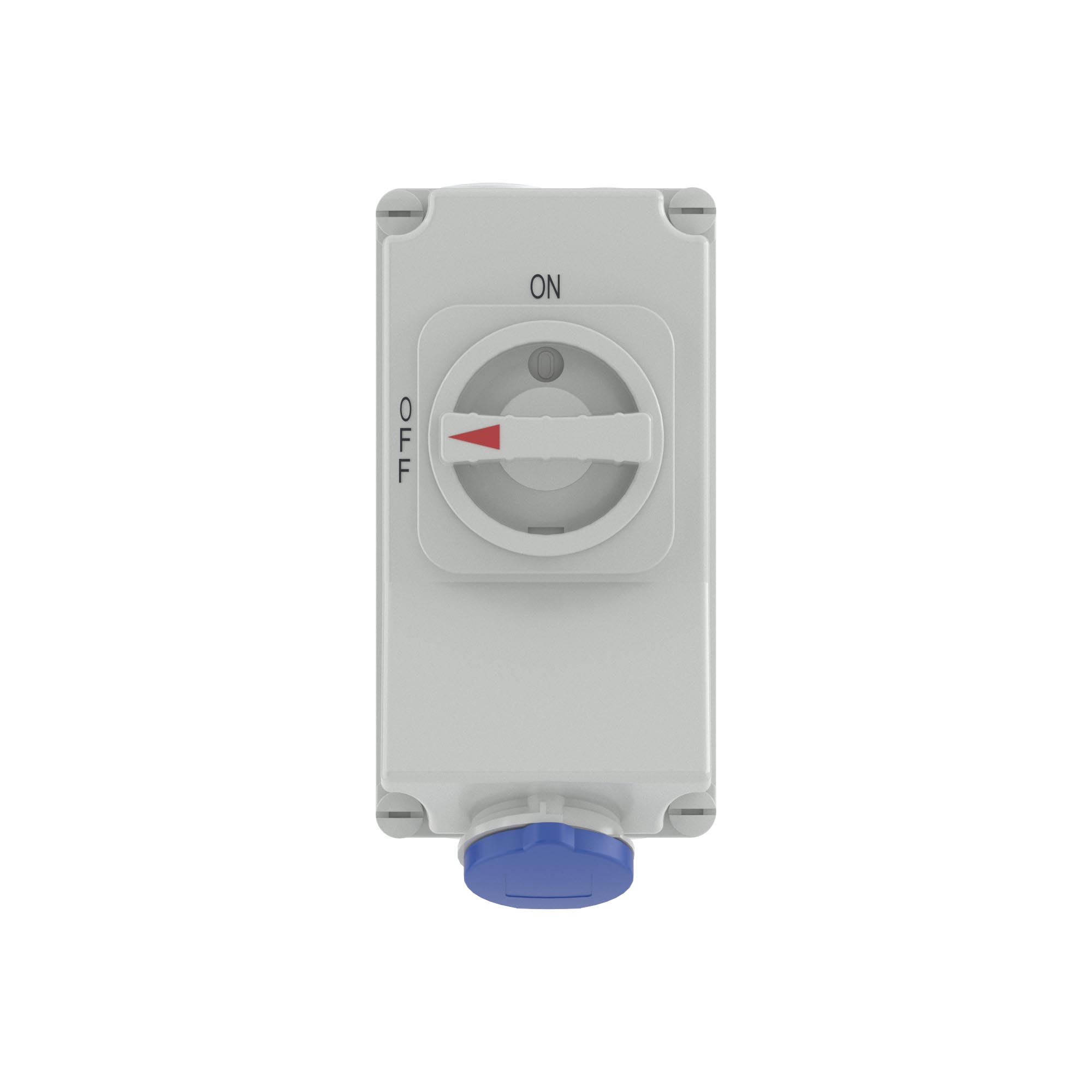

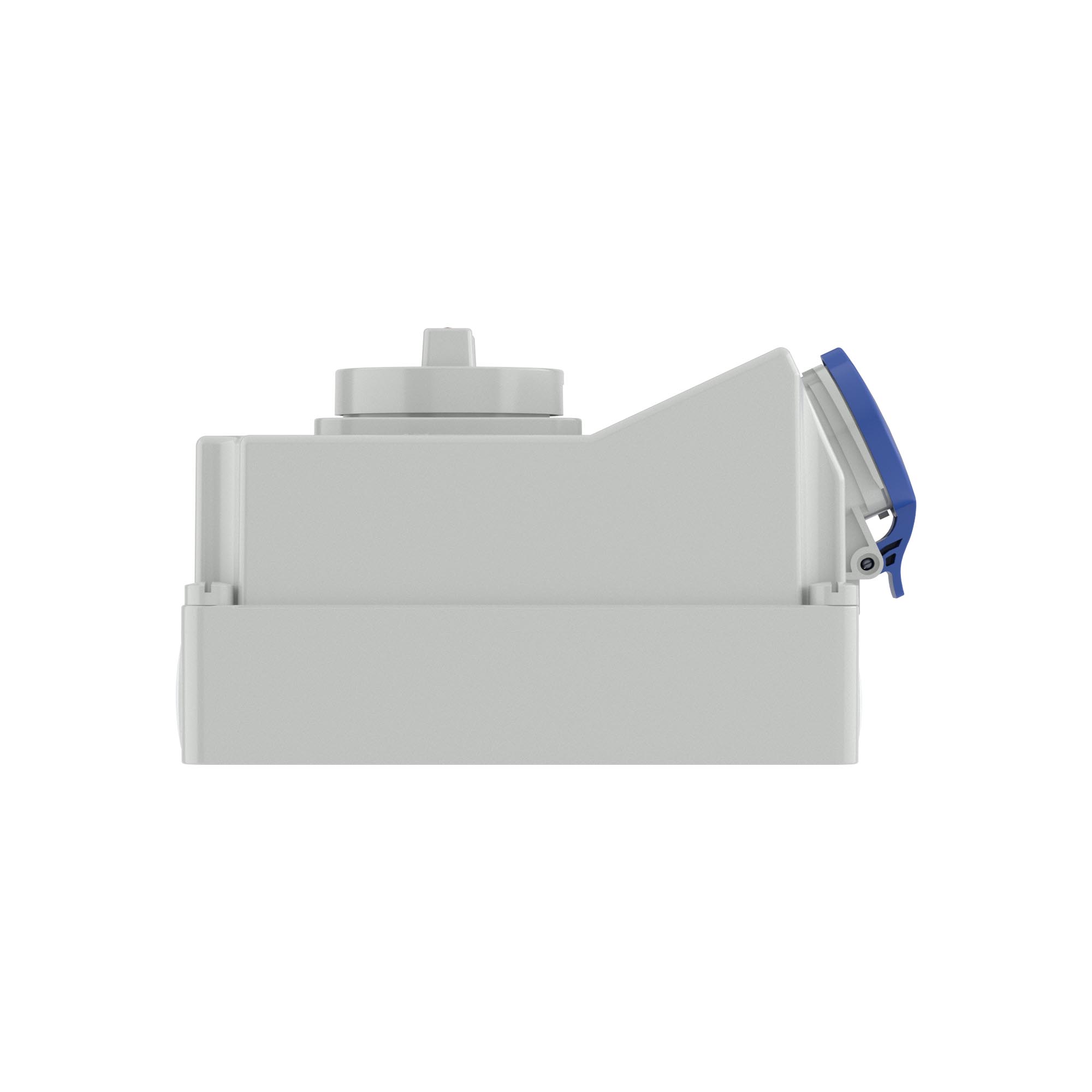

Розетка настенная с механической блокировкой и боковым расположением разъема IP44 16А 2P+E 230В

Код: DIS5601683
Розетка настенная с механической блокировкой и боковым расположением разъема IP44 16А 2P+E 230В
Розетка настенная с механической блокировкой и боковым расположением разъема IP44 16А 2P+E 230В
Высота, мм 256
Ширина, мм 106
Максимальная рабочая температура, °С 60
Ударная прочность, Дж 2
Глубина, мм 129
Количество полюсов 3
Материал Пластик
IEC ток, А 16
Степень защиты (IP) IP44
Исполнение для вооруженных сил Нет
Ориентация заземляющего контакта (по циферблату часов), ч 6
Цветовая кодировка Синий
Напряжение согл. EN 60309-2 220-230 В (50+60 Гц) синяя
Размер фланца по вертикали, мм 240
Размер фланца по горизонтали, мм 106
Ориентация (угол) подключения Наклонн./угловой (-ая)
Тип подключения Винтов. зажим/клемма
Бесконтактное определение вращения Нет
Для тяжелых условий в соотв. с VDE Нет
Фазовый инвертер Нет
Свободные места на монтажной рейке Нет
Количество юнитов (U) в высоту 1
С устройством защитного отключения (УЗО) Нет
Общ. количество групп 1
Ширина устройства 135
Высота устройства 160
Глубина устройства 350

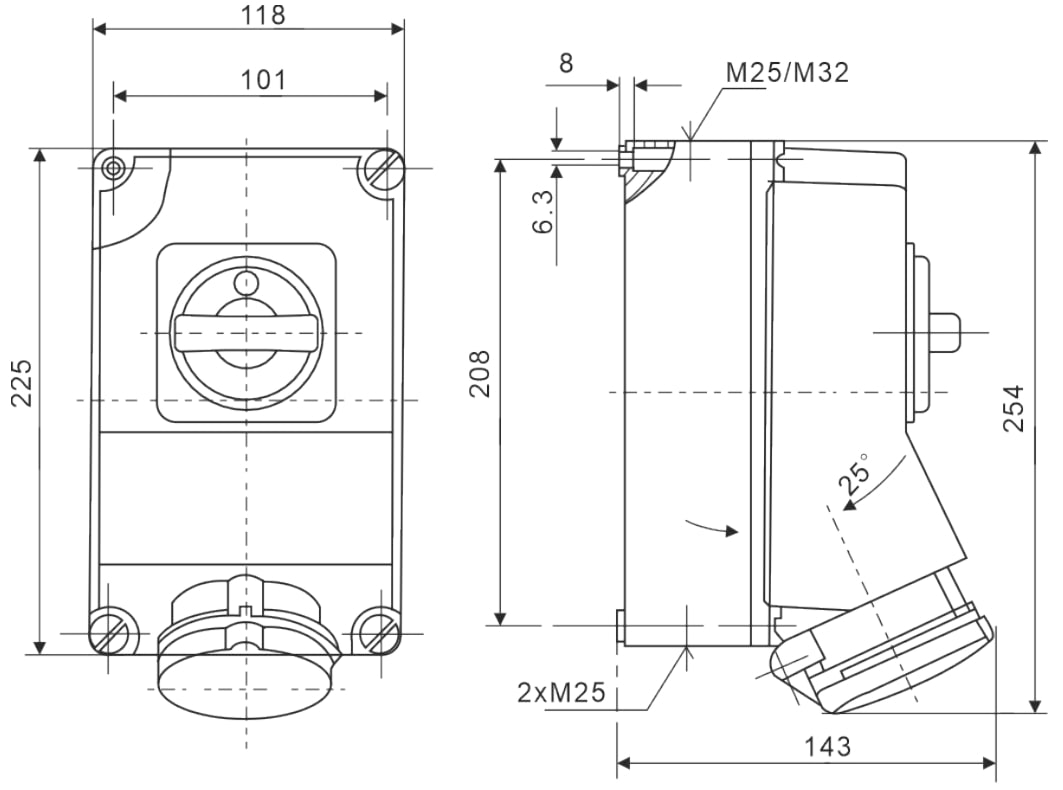

Чертежи
