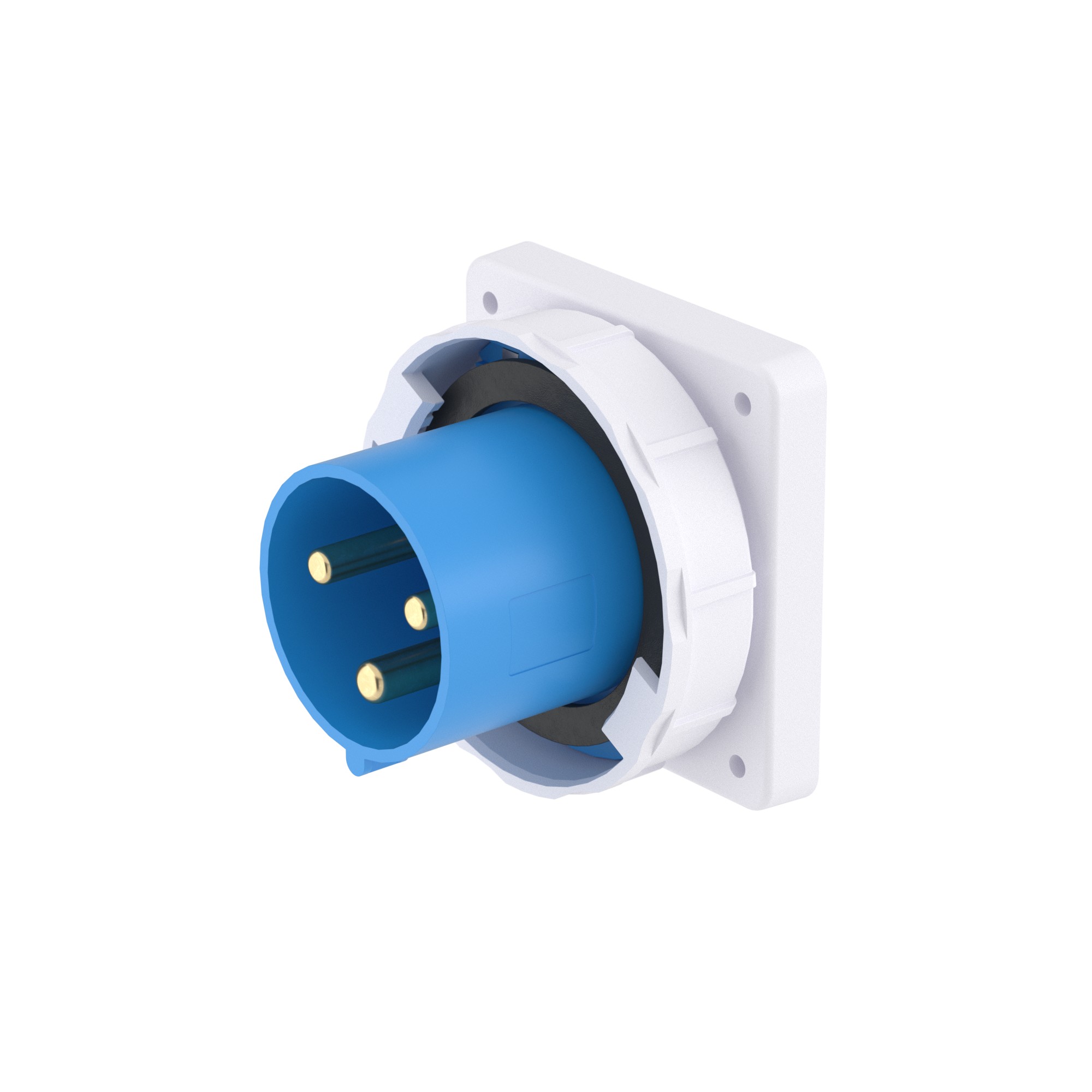

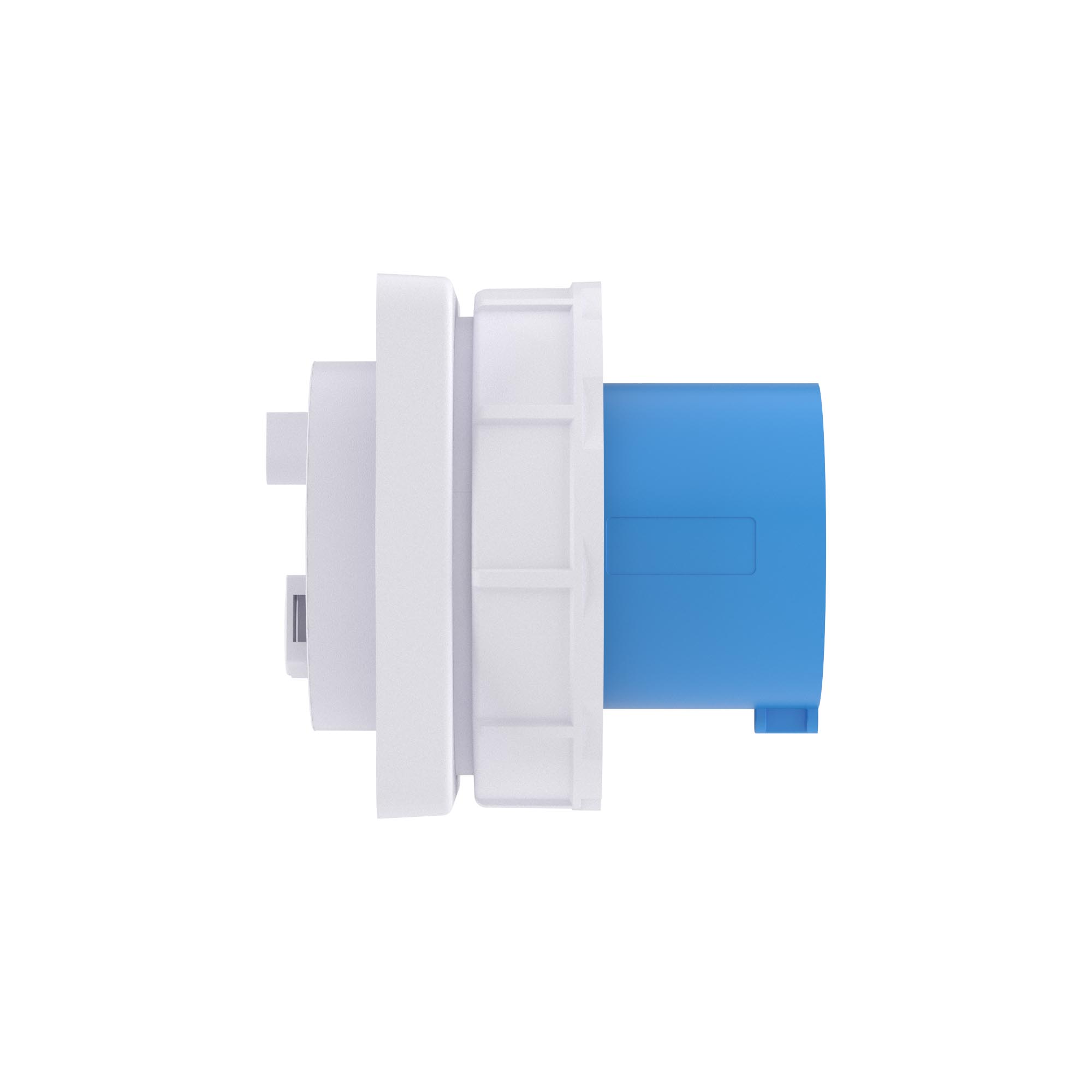

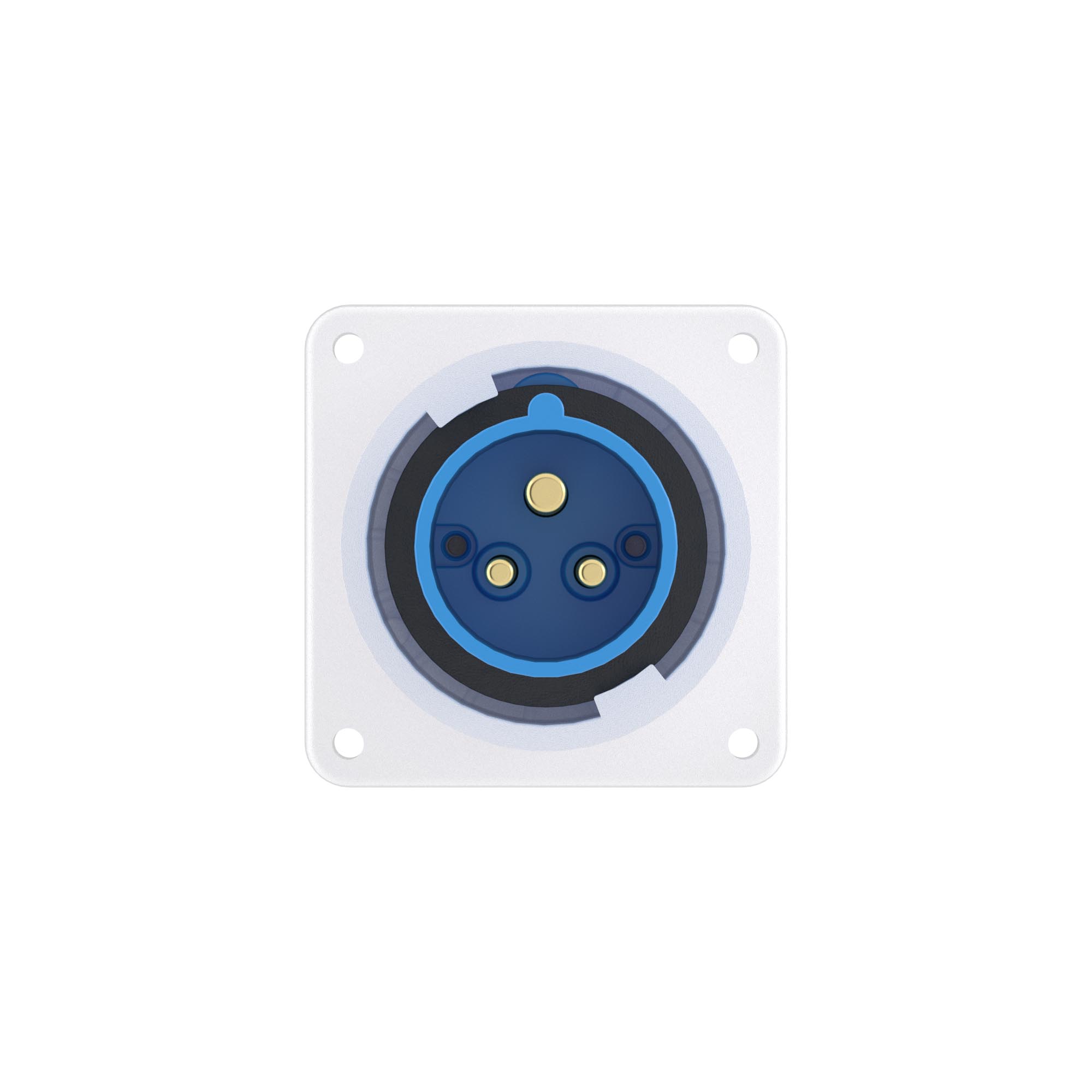

Вилка панельная прямая IP67 125А 2P+E 250В

Код: DIS24612593

Задать вопрос

Характеристики по стандарту ETIM

Ширина, мм	114
Высота, мм	114
Глубина, мм	150.5
Запираемый (-ая)	Нет
С откидной крышкой	Нет
С выход. розеткой	Нет
Количество фаз	1
Со шторками (защита от прикосновения)	Нет
Частота, Гц	50
Ввод кабеля	Уплотнительная гайка
Возможность расширения	Нет
С прозрачн. (светопрониц.) крышкой	Нет
Функция выключения	Нет
Дифференциальная защита по току	Нет
Количество полюсов	3
Бесконтактное определение вращения	Нет
Материал	Пластик
IEC ток, А	125

Для тяжелых условий в соотв. с VDE	Нет
Фазовый инвертер	Нет
Свободные места на монтажной рейке	Нет
Количество юнитов (U) в высоту	1
С устройством защитного отключения (УЗО)	Нет
Степень защиты (IP)	IP67
Общ. количество групп	1
Ориентация заземляющего контакта (по циферблату часов), ч	6
Цветовая кодировка	Синий
Напряжение согл. EN 60309-2	220-230 В (50+60 Гц) синяя
Расстояние между отверстиями по вертикали, мм	100
Расстояние между отверстиями по горизонтали, мм	100
Ширина устройства, мм	114
Высота устройства, мм	114
Глубина устройства, мм	150
Ориентация (угол) подключения	Прямоугольн. (под углом 90°)
Тип подключения	Винтов. зажим/клемма
