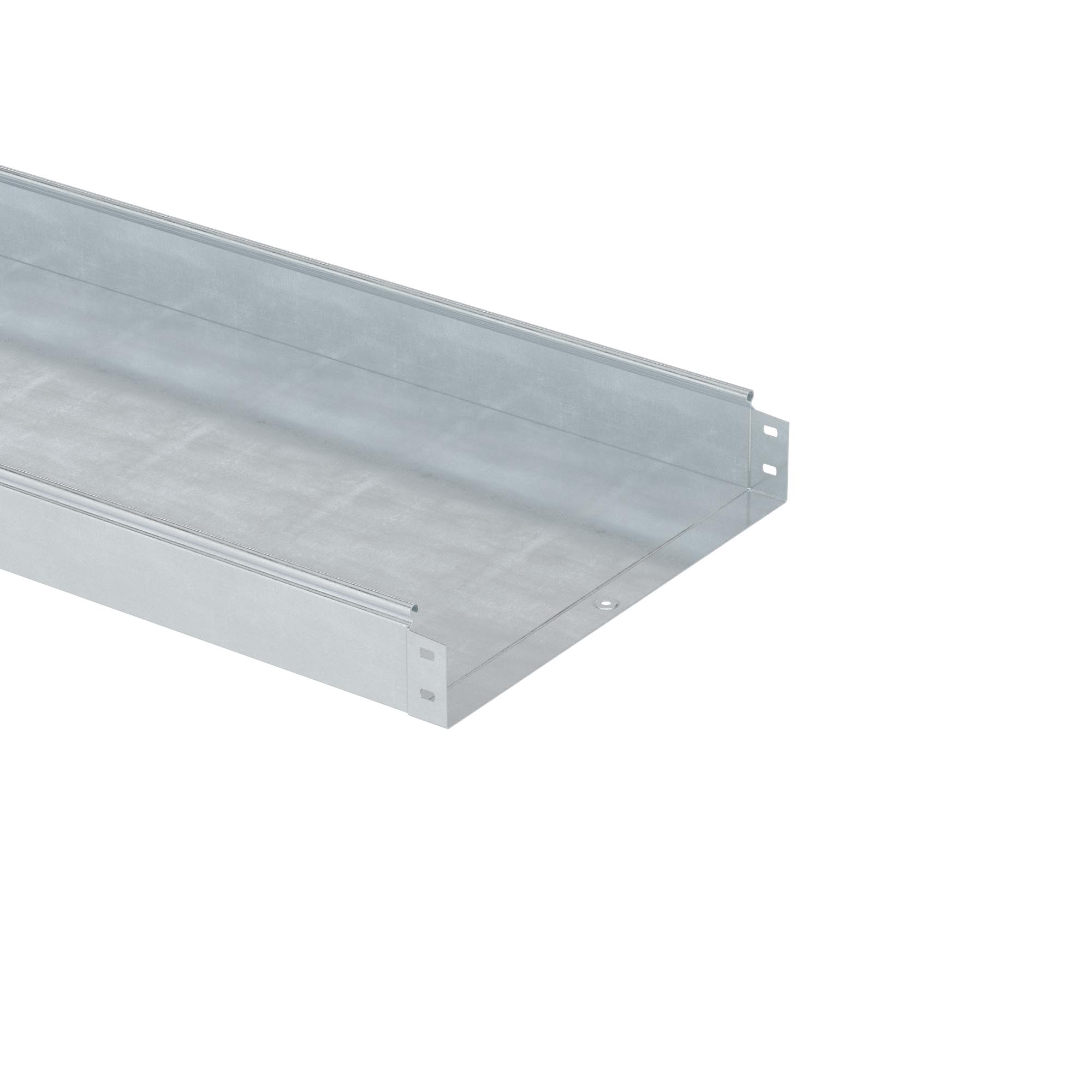

Лоток 300х100 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код: 3510412HDZ
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м
| Вес, кг: | 5,640 |
| Объем, м3: |
0,01550
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Толщина стали – 1,2 мм, высота лотка – 100 мм, ширина – 300 мм, длина – 3000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Подробнее
Толщина стали – 1,2 мм, высота лотка – 100 мм, ширина – 300 мм, длина – 3000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
| Цвет | Светло-серый |
| Ширина, мм | 300 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Горячее цинкование |
| Толщина материала, мм | 1.2 |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Длина, мм | 3000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Полезное сечение, мм² | 29600 |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 3000 мм |
| Ширина | 300 мм |
| Высота | 100 мм |
| Материал | Cталь горячеоцинкованная погружением |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 1.2 мм |
Аксессуары
Аналоги
Таблица подбора

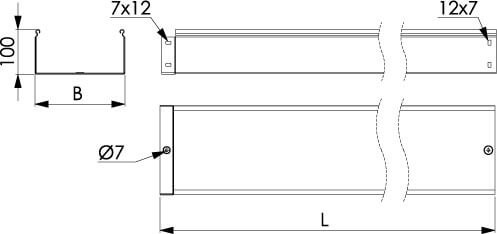

| Длина L, мм | Ширина B, мм | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
|---|---|---|---|---|---|
|
3000
|
100
|
–
|
|||
|
3000
|
150
|
–
|
|||
|
3000
|
200
|
–
|
|||
|
3000
|
300
|
–
|
|||
|
3000
|
400
|
–
|
|||
|
3000
|
500
|
–
|
|||
|
3000
|
600
|
–
|
