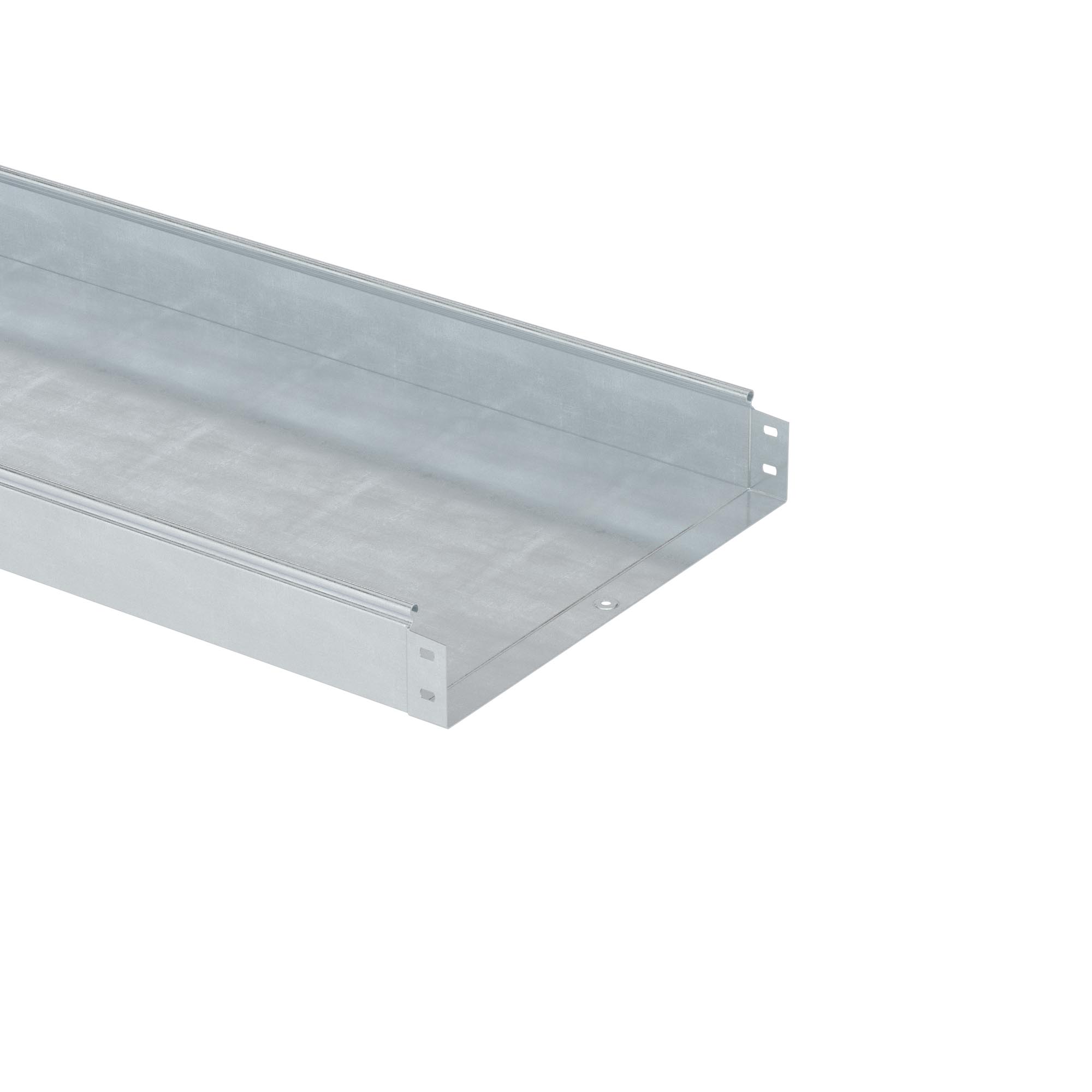

Лоток 100х80 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код:
3506212HDZ
Лоток 100х80 L 3000 толщ. 1,2 мм, горячеоцинкованный
Код:
3506212HDZ
Вес, кг: | 3,080 |
Объем, м3: |
0,00440
?
|
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

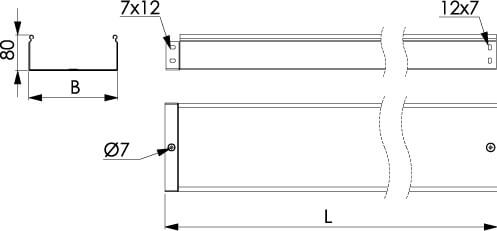

Толщина стали – 1,2 мм, высота лотка – 80 мм, ширина – 100 мм, длина – 3000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Подробнее
Толщина стали – 1,2 мм, высота лотка – 80 мм, ширина – 100 мм, длина – 3000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Цвет | Светло-серый |
Ширина, мм | 100 |
Модель/исполнение | С интегрированным соединит. разъемом |
Высота, мм | 80 |
Защитное покрытие поверхности | Горячее цинкование |
Толщина материала, мм | 1.2 |
Перфорированная боковая стенка | Нет |
Вид/ марка материала | Сталь |
Длина, мм | 3000 |
Материал | Сталь |
Перфорация в основании для монтажа | Нет |
Полезное сечение, мм² | 7800 |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Неперфорированные лотки |
Тип лотка | Листовые лотки - "S5 Combitech" |
Высота | 80 мм |
Длина | 3000 мм |
Толщина | 1.2 мм |
Материал | Сталь горячеоцинкованная погружением |
Ширина | 100 мм |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Таблица подбора
Длина L, мм | Ширина B, мм | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
---|---|---|---|---|---|
3000
|
80
|
–
|
|||
3000
|
100
|
–
|
|||
3000
|
150
|
–
|
|||
3000
|
200
|
–
|
|||
3000
|
300
|
–
|
|||
3000
|
400
|
–
|
|||
3000
|
500
|
–
|
|||
3000
|
600
|
–
|
